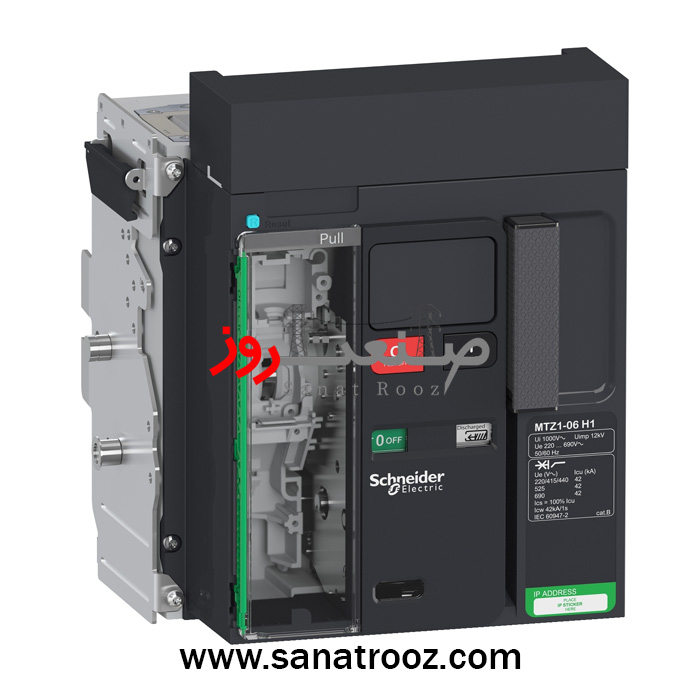

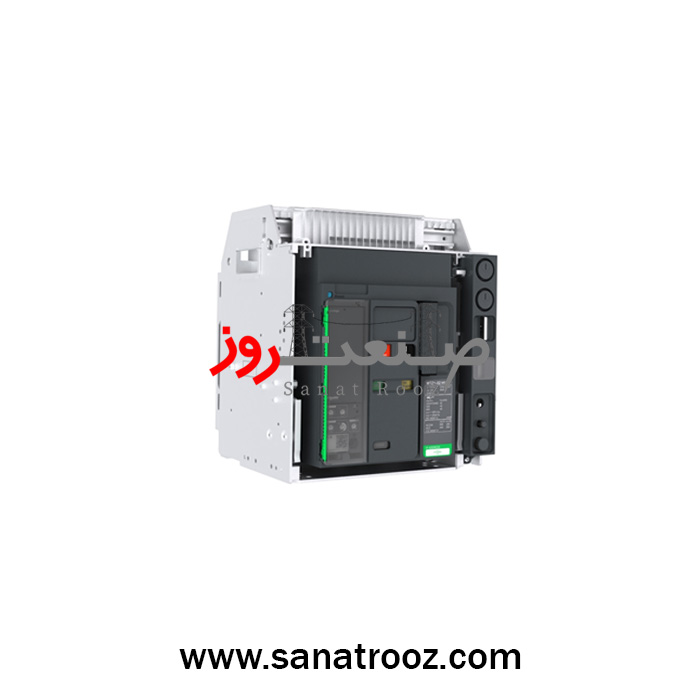

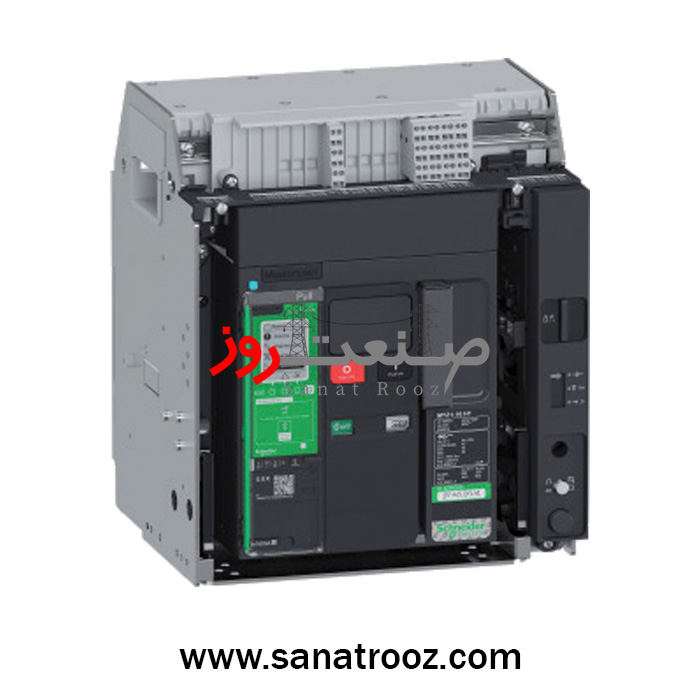

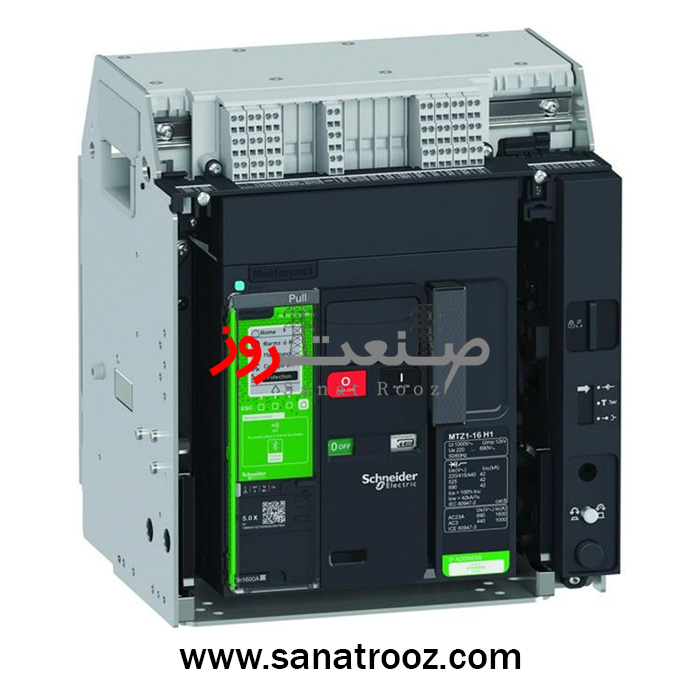

کلید هوایی ۶۳۰ آمپر سری MTZ۱ کشویی ۵۰K اشنایدر
Circuit breaker Masterpact MTZ1 06H2, 630 A, 3P drawout,
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | کلید هوایی 630 آمپر سری MTZ1 کشویی 42KA |
| سری محصول | MasterPact MTZ1 – Air Circuit Breaker |
| کد فنی محصول | LV847203 |
| نوع نصب | کشویی (Drawout) |
| سری سازگار | MTZ1 06H2 |
| قدرت قطع نهایی (Icu) | 50kA در 220/415V AC — 50kA در 440V — 42kA در 500/525V — 42kA در 660/690V |
| قدرت قطع سرویس (Ics) | برابر Icu در تمام ولتاژها |
| قدرت وصل (Icm) | 105kA در 220/415/440V — 88kA در 500/525/690V |
| جریان نامی (In) | 630A در 40°C |
| حفاظت های (میکرلوژیک) قابل نصب | MicroLogic 2.0X / 5.0X / 6.0X / 7.0X و نسخههای Xi |
| ولتاژ کاری (Ue) | 690V AC |
| ولتاژ عایقی (Ui) | 1000V |
| ولتاژ ضربهای (Uimp) | 12kV |
| نوع کنترل | Push-button |
| قابلیت ایزولاسیون | دارد – مطابق EN/IEC 60947-2 |
| نوع اتصال بالا / پایین | جلو یا پشت (Front / Rear) |
| توان تلفاتی | 55W |
| دوام مکانیکی | 12500 سیکل |
| دوام الکتریکی | 3000 سیکل در 690V و 6000 سیکل در 440V |
| زمان قطع | حداکثر 25ms |
| زمان وصل | حداکثر 50ms |
| ابعاد (با شاسی کشویی) | ارتفاع 322mm — عرض 288mm — عمق 291mm |
| ارتفاع مجاز نصب | 0 تا 2000 متر بدون کاهش توان |
| درجه حفاظت (IP) | IP30 |
| ابعاد (بدون شاسی) | ارتفاع 259.5mm — عرض 236.5mm — عمق 207.5mm |
| دمای عملکرد | °C 70…-25 |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه گارانتی معتبر صنعت روز |
| وزن کالا | 30 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید هوایی 630 آمپر سری MTZ1 اشنایدر مدل LV847203 یک کلید هواعایق پیشرفته با ساختار کشویی و قدرت قطع 42KA است که برای تابلوهای اصلی توزیع برق صنعتی طراحی شده است. این مدل با سازگاری کامل با تریپ یونیتهای MicroLogic، دوام مکانیکی بالا و عملکرد پایدار تحت بار سنگین، انتخابی مطمئن برای پروژههای حساس محسوب میشود. این محصول بهصورت اورجینال با گارانتی معتبر صنعت روز عرضه میگردد.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی ۶۳۰ آمپر MTZ1 کشویی اشنایدر مدل LV847203 | قدرت قطع 42KA | صنعت روز
کلید هوایی ۶۳۰ آمپر سری MTZ1 مدل LV847203 یکی از قدرتمندترین و هوشمندترین کلیدهای هوایی Schneider Electric است که با قدرت قطع 50KA در ولتاژهای پایین و 42KA در ولتاژهای بالا، برای تابلوهای اصلی توزیع برق صنعتی طراحی شده است. این کلید با ساختار کشویی (Drawout) امکان سرویس، تست و تعمیر را با بیشترین سطح ایمنی و کمترین زمان توقف فراهم میکند و بهعنوان یک تجهیز حیاتی در شبکههای حساس شناخته میشود.
طراحی این کلید بر پایه سری MasterPact MTZ1 انجام شده؛ نسلی که با ارتقاء مکانیزم حفاظتی، افزایش دقت تریپ، بهبود سیستم کنترل و پایداری عملکرد، استاندارد جدیدی در حفاظت فشار ضعیف ایجاد کرده است. مدل LV847203 با جریان نامی ۶۳۰ آمپر، مناسب تابلوهای اصلی LV، مراکز کنترل موتور، مراکز داده، صنایع نفت و گاز، فولاد، حمل و نقل و تمامی سیستمهایی است که نیازمند عملکرد پایدار تحت بار سنگین هستند.
قابلیت نصب تریپ یونیتهای MicroLogic از نسخه ۲.0X تا مدلهای پیشرفته Xi، این کلید را تبدیل به یک ماژول هوشمند کرده که میتواند مدیریت انرژی، مانیتورینگ بار، ثبت رویداد، حفاظت دیجیتال و تحلیل خطا را با دقت بسیار بالا انجام دهد. وجود این قابلیت باعث میشود LV847203 تنها یک کلید نباشد؛ بلکه بخشی از یک سیستم مدیریت انرژی صنعتی محسوب شود.
ساختار کشویی این مدل، امکان قرارگیری کلید در سه وضعیت اصلی Disconnected / Test / Connected را فراهم میکند. این ویژگی باعث میشود سرویس دورهای، تست اتصال، بررسی تریپ یونیت و راهاندازی اولیه بدون نیاز به قطع کامل سیمکشی انجام شود. همچنین در پروژههای حساس که توقف کوتاهمدت حتی چند دقیقهای خسارت ایجاد میکند، این مزیت یک امتیاز حیاتی است.
قدرت قطع بالای 42KA در ولتاژهای ۵۰۰ تا ۶۹۰ ولت و 50KA در ولتاژهای پایینتر، نشاندهنده طراحی فوقالعاده مقاوم و پایداری مکانیزم داخلی کلید است. ولتاژ عایقی ۱۰۰۰ ولت و ولتاژ ضربهای ۱۲ کیلوولت تضمین میکند این کلید حتی در بدترین شرایط الکتریکی و محیطی، عملکردی بینقص داشته باشد. همچنین دوام مکانیکی ۱۲۵۰۰ سیکل و دوام الکتریکی تا ۶۰۰۰ سیکل این کلید را برای سالها بهرهبرداری مداوم آماده میسازد.
کلید هوایی LV847203 با توان تلفاتی ۵۵ وات، زمان قطع ۲۵ میلیثانیه و زمان وصل ۵۰ میلیثانیه، یکی از سریعترین و دقیقترین کلیدهای هوا-عایق در رده ۶۳۰ آمپر است. این سرعت عملکرد، نقش مهمی در کاهش تنش الکتریکی بر تجهیزات پاییندستی دارد و از آسیبهای احتمالی جلوگیری میکند.
این محصول بهصورت کامل مطابق استانداردهای IEC 60947-1 / 60947-2 / Annex H طراحی شده و در دمای -۲۵ تا +۷۰ درجه سانتیگراد و ارتفاع ۰ تا ۲۰۰۰ متر بدون کاهش توان، عملکرد طبیعی دارد. این یعنی LV847203 برای تمام شرایط اقلیمی ایران مناسب است؛ از شمال مرطوب تا جنوب گرم و خشک.
شرکت صنعت روز این محصول را بهصورت اورجینال، دارای گارانتی ۱۸ ماهه، با خدمات مشاوره فنی، ارسال سریع و تضمین قیمت واقعی عرضه میکند. این پشتیبانی باعث شده مشتریان صنعتی بزرگ، صنعت روز را بهعنوان تأمینکننده اصلی تجهیزات Schneider Electric انتخاب کنند.
کاربرد در صنایع مختلف:
تابلوهای LV، مراکز داده، صنایع فولاد، نفت و گاز، پتروشیمی، نیروگاهها، خطوط تولید پیوسته، پستهای برق صنعتی، مراکز کنترل موتور و سیستمهای بحرانی.
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | کلید هوایی 630 آمپر سری MTZ1 کشویی 42KA |
| سری محصول | MasterPact MTZ1 – Air Circuit Breaker |
| کد فنی محصول | LV847203 |
| نوع نصب | کشویی (Drawout) |
| سری سازگار | MTZ1 06H2 |
| قدرت قطع نهایی (Icu) | 50kA در 220/415V AC — 50kA در 440V — 42kA در 500/525V — 42kA در 660/690V |
| قدرت قطع سرویس (Ics) | برابر Icu در تمام ولتاژها |
| قدرت وصل (Icm) | 105kA در 220/415/440V — 88kA در 500/525/690V |
| جریان نامی (In) | 630A در 40°C |
| حفاظت های (میکرلوژیک) قابل نصب | MicroLogic 2.0X / 5.0X / 6.0X / 7.0X و نسخههای Xi |
| ولتاژ کاری (Ue) | 690V AC |
| ولتاژ عایقی (Ui) | 1000V |
| ولتاژ ضربهای (Uimp) | 12kV |
| نوع کنترل | Push-button |
| قابلیت ایزولاسیون | دارد – مطابق EN/IEC 60947-2 |
| نوع اتصال بالا / پایین | جلو یا پشت (Front / Rear) |
| توان تلفاتی | 55W |
| دوام مکانیکی | 12500 سیکل |
| دوام الکتریکی | 3000 سیکل در 690V و 6000 سیکل در 440V |
| زمان قطع | حداکثر 25ms |
| زمان وصل | حداکثر 50ms |
| ابعاد (با شاسی کشویی) | ارتفاع 322mm — عرض 288mm — عمق 291mm |
| ارتفاع مجاز نصب | 0 تا 2000 متر بدون کاهش توان |
| درجه حفاظت (IP) | IP30 |
| ابعاد (بدون شاسی) | ارتفاع 259.5mm — عرض 236.5mm — عمق 207.5mm |
| دمای عملکرد | °C 70…-25 |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه گارانتی معتبر صنعت روز |
| وزن کالا | 30 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای تابلوهای اصلی LV، مراکز کنترل موتور، مراکز داده، صنایع نفت و گاز، فولاد، پتروشیمی و پروژههایی که نیازمند حفاظت دقیق و عملکرد پایدار هستند طراحی شده است. قدرت قطع 42KA آن را برای شبکههای صنعتی سنگین ایدهآل میسازد.
نسخه کشویی (Drawout) امکان قرارگیری در سه وضعیت Disconnected / Test / Connected را فراهم میکند. این ویژگی امکان تست، سرویس و تعمیر را بدون قطع کامل کابلها فراهم کرده و ایمنی و سرعت عملیات را در تابلوهای صنعتی افزایش میدهد.
کلید هوایی LV847203 با تریپ یونیتهای هوشمند و آنالوگ سری MicroLogic شامل:
2.0X – 5.0X – 6.0X – 7.0X و نسخههای Xi
کاملاً سازگار است و قابلیت حفاظت دیجیتال، ثبت رخداد و مدیریت انرژی را فراهم میکند.
بله. این کلید با ولتاژ عایقی 1000V، ولتاژ ضربهای 12kV، محدوده دمایی -25 تا +70 درجه سانتیگراد و ارتفاع تا 2000 متر، کاملاً مناسب استفاده در محیطهای صنعتی سنگین و شرایط اقلیمی مختلف ایران است.
صنعت روز این محصول را بهصورت اورجینال، با گارانتی معتبر ۱۸ ماهه، تضمین قیمت واقعی، مشاوره تخصصی، ارسال فوری و پشتیبانی ۲۴ ساعته عرضه میکند. همین خدمات باعث شده صنعت روز معتبرترین مرجع تجهیزات Schneider Electric در ایران باشد.
