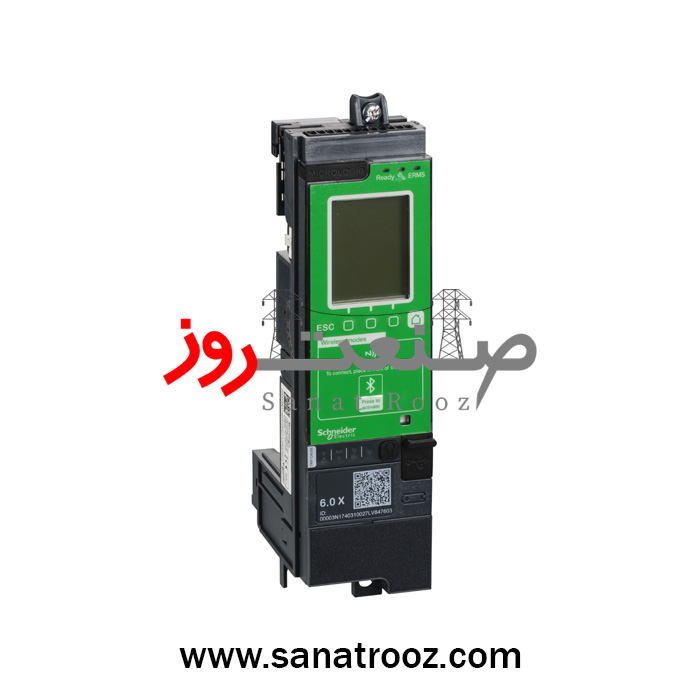

واحد حفاظت میکرلوجیک ۶.۰X کلید هوایی سری MTZ اشنایدر
MicroLogic 6.0X control unit, MasterPact MTZ1/MTZ2/MTZ3, fixed circuit breakers, LSIG protections
با گارانتی
| برند | Schneider Electric (اشنایدر الکتریک) |
|---|---|
| نام محصول | واحد حفاظت Micrologic 6.0X برای کلید هوایی سری MTZ |
| سری محصول | MasterPact MTZ |
| کد فنی کالا | LV847288 |
| نوع نصب | فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 690 ولت AC ±10٪، فرکانس 50/60 هرتز |
| کاربرد | حفاظت، اندازهگیری، مانیتورینگ و کنترل تجهیزات قدرت |
| نوع فرمان | تریپ الکترونیکی با حفاظت LSIG (Overload, Short-Time, Instantaneous, Ground-Fault) |
| سازگاری با کلید | MTZ1 / MTZ2 / MTZ3 (در مدلهای 3P و 4P) |
| نوع ولتاژ تغذیه | شبکه AC سهفاز |
| مصرف انرژی | کمتر از 5VA |
| دمای کاری | از -25°C تا +70°C |
| طراحی | ماژول دیجیتال با نمایشگر LCD گرافیکی 128×96 پیکسل |
| ایمنی | مطابقت کامل با استانداردهای IEC 60947-2، IEC 60255-1، IEC 61010-1 |
| کاربری | توزیع برق، پایش وضعیت کلید، ثبت رویداد و مدیریت انرژی |
| نوع حفاظت | LSIG شامل حفاظت حرارتی، اتصال کوتاه، زمین و اضافه جریان |
| دامنه تنظیم جریان بلندمدت (Ir) | از 0.4 تا 1×In با گام 1 آمپر |
| دامنه تنظیم اتصال کوتاه (Isd) | از 1.5 تا 10×In، با گامهای 0.5×In یا 0.1×In |
| دامنه تنظیم خطای زمین (Ig) | از 0.2 تا 1×In، قابل تنظیم با گام 10 آمپر |
| قابلیت ارتباطی | Bluetooth 4.0 LE، NFC، USB – پشتیبانی از نرمافزار EcoStruxure Power |
| امکانات اندازهگیری | جریان، ولتاژ، توان، انرژی، THD، فرکانس، ضریب توان، نشت زمین |
| کلاس دقت اندازهگیری | Class 1 برای توان فعال، Class 2 برای هارمونیک ولتاژ |
| گزارش و ثبت دادهها | ثبت رخدادها، هشدارها، زمانبندی تریپ و وضعیت سلامت کلید |
| وزن کالا | 347 گرم |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه ضمانت رسمی اشنایدر الکتریک |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
واحد حفاظت میکرلوجیک 6.0X اشنایدر الکتریک با کدفنی LV847288 نسل جدید سیستمهای هوشمند حفاظتی است که کنترل کامل بر مدار، آنالیز انرژی و حفاظت LSIG را فراهم میکند. با دقت اندازهگیری بالا، پشتیبانی از ارتباطات دیجیتال و عملکرد پایدار در محیطهای صنعتی سنگین، راهکاری مطمئن برای کلیدهای هوایی سری MTZ محسوب میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
واحد حفاظت میکرلوجیک ۶.0X کلید هوایی سری MTZ اشنایدر
واحد حفاظت میکرلوجیک ۶.0X (Micrologic 6.0X) با کدفنی LV847288 جدیدترین و پیشرفتهترین ماژول حفاظتی در خانواده کلیدهای هوایی MasterPact MTZ شرکت Schneider Electric (اشنایدر الکتریک) است. این تجهیز نسل ششم با بهرهگیری از فناوری دیجیتال هوشمند، کنترل کامل بر پارامترهای شبکه، اندازهگیری انرژی و حفاظت LSIG را در یک ساختار ماژولار و دقیق ارائه میدهد.
این واحد حفاظتی برای کلیدهای MTZ1، MTZ2 و MTZ3 طراحی شده و بهعنوان قلب تپندهی سیستم قدرت، عملکرد کلید را بهصورت لحظهای پایش میکند. میکرولوژیک ۶.0X وظیفه دارد تا در صورت بروز خطاهای الکتریکی مانند اضافه بار، اتصال کوتاه، یا نشت زمین، فرمان قطع فوری (Trip) را صادر کرده و از آسیب به تجهیزات و وقفه در شبکه جلوگیری کند.
حفاظت LSIG (Long-time, Short-time, Instantaneous, Ground-fault) این واحد، امکان تنظیم دقیق پارامترهای حفاظتی را فراهم میکند تا سیستم با نیازهای هر پروژه صنعتی تطبیق یابد. جریان بلندمدت (Ir) بین ۰.۴ تا ۱×In، جریان کوتاهمدت (Isd) از ۱.۵ تا ۱۰×In و حفاظت خطای زمین (Ig) از ۰.۲ تا ۱×In قابل تنظیم است.
نمایشگر LCD گرافیکی این ماژول با وضوح ۱۲۸×۹۶ پیکسل، دادههای اصلی نظیر جریان، ولتاژ، توان، انرژی، فرکانس، ضریب توان، THD و خطای زمین را با دقت بسیار بالا نمایش میدهد. تمامی رویدادها، هشدارها و زمانهای تریپ در حافظه داخلی ذخیره شده تا تحلیل دقیق و پیشگیرانه در سیستمهای صنعتی امکانپذیر شود.
میکرولوژیک ۶.0X مجهز به سیستم ارتباطی چندمنظوره شامل Bluetooth 4.0 LE، NFC و USB است و بهطور کامل با پلتفرم EcoStruxure Power اشنایدر سازگار است. این قابلیت به مهندسان اجازه میدهد تنظیمات، مانیتورینگ و آنالیز دادهها را از طریق نرمافزارهای موبایل و دسکتاپ بهصورت بیسیم انجام دهند.
از نظر دقت اندازهگیری، این واحد در کلاس Class 1 برای توان اکتیو و Class 2 برای هارمونیک ولتاژ قرار دارد که آن را به یکی از دقیقترین واحدهای حفاظتی در جهان تبدیل کرده است. این دقت بالا در کنار سرعت واکنش سریع، تضمینکننده عملکرد پایدار در شرایط بحرانی شبکه است.
بدنه و طراحی حرارتی این ماژول برای کار در شرایط سخت صنعتی مانند نیروگاهها، پالایشگاهها و کارخانجات فولاد بهینهسازی شده است. دمای عملکرد آن از -۲۵°C تا +۷۰°C بوده و مقاومت بالایی در برابر نویزهای الکترومغناطیسی و ارتعاشات مکانیکی دارد.
از منظر زیستمحیطی، Micrologic 6.0X مطابق با سیاستهای پایدار Schneider Electric Net Zero 2050 تولید شده و از مواد کاملاً قابل بازیافت و فاقد پلاستیک غیرقابل تجزیه بهره میبرد. همچنین با الزامات RoHS و REACh سازگار است تا تأثیری منفی بر محیط زیست نداشته باشد.
این واحد حفاظتی بهعنوان یک تجهیز هوشمند، نهتنها عملکرد کلید را مدیریت میکند بلکه دادههای انرژی را نیز بهصورت تحلیلی در اختیار مهندسان قرار میدهد تا بهرهوری شبکه به حداکثر برسد.
در پروژههایی که دقت، سرعت واکنش، ایمنی و مدیریت انرژی اهمیت حیاتی دارد، واحد حفاظت میکرولوژیک ۶.0X یکی از کاملترین و هوشمندترین گزینهها برای مهندسان برق صنعتی است.
کاربرد در صنایع مختلف:
صنایع نفت و گاز ⛽ | نیروگاهها ⚡ | صنایع فولاد و سیمان ️ | صنایع خودروسازی | مراکز داده و تابلو برقهای فشار ضعیف
مشخصات محصول
| برند | Schneider Electric (اشنایدر الکتریک) |
|---|---|
| نام محصول | واحد حفاظت Micrologic 6.0X برای کلید هوایی سری MTZ |
| سری محصول | MasterPact MTZ |
| کد فنی کالا | LV847288 |
| نوع نصب | فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 690 ولت AC ±10٪، فرکانس 50/60 هرتز |
| کاربرد | حفاظت، اندازهگیری، مانیتورینگ و کنترل تجهیزات قدرت |
| نوع فرمان | تریپ الکترونیکی با حفاظت LSIG (Overload, Short-Time, Instantaneous, Ground-Fault) |
| سازگاری با کلید | MTZ1 / MTZ2 / MTZ3 (در مدلهای 3P و 4P) |
| نوع ولتاژ تغذیه | شبکه AC سهفاز |
| مصرف انرژی | کمتر از 5VA |
| دمای کاری | از -25°C تا +70°C |
| طراحی | ماژول دیجیتال با نمایشگر LCD گرافیکی 128×96 پیکسل |
| ایمنی | مطابقت کامل با استانداردهای IEC 60947-2، IEC 60255-1، IEC 61010-1 |
| کاربری | توزیع برق، پایش وضعیت کلید، ثبت رویداد و مدیریت انرژی |
| نوع حفاظت | LSIG شامل حفاظت حرارتی، اتصال کوتاه، زمین و اضافه جریان |
| دامنه تنظیم جریان بلندمدت (Ir) | از 0.4 تا 1×In با گام 1 آمپر |
| دامنه تنظیم اتصال کوتاه (Isd) | از 1.5 تا 10×In، با گامهای 0.5×In یا 0.1×In |
| دامنه تنظیم خطای زمین (Ig) | از 0.2 تا 1×In، قابل تنظیم با گام 10 آمپر |
| قابلیت ارتباطی | Bluetooth 4.0 LE، NFC، USB – پشتیبانی از نرمافزار EcoStruxure Power |
| امکانات اندازهگیری | جریان، ولتاژ، توان، انرژی، THD، فرکانس، ضریب توان، نشت زمین |
| کلاس دقت اندازهگیری | Class 1 برای توان فعال، Class 2 برای هارمونیک ولتاژ |
| گزارش و ثبت دادهها | ثبت رخدادها، هشدارها، زمانبندی تریپ و وضعیت سلامت کلید |
| وزن کالا | 347 گرم |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه ضمانت رسمی اشنایدر الکتریک |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
مدل 6.0X علاوه بر حفاظت LSI، از حفاظت زمین (G) نیز پشتیبانی میکند و قابلیت تحلیل انرژی و مانیتورینگ کامل شبکه را دارد.
بله، از طریق Bluetooth، NFC و USB به پلتفرم EcoStruxure Power متصل میشود و دادههای انرژی را تحلیل و ثبت میکند.
دقت اندازهگیری توان فعال در سطح Class 1 و برای THD و ولتاژ در سطح Class 2 است.
بله، برای صنایع سنگین مانند نفت و گاز، فولاد، سیمان و نیروگاهها طراحی شده و در بازه دمایی -25 تا +70°C عملکردی پایدار دارد.
بله، این محصول کاملاً اورجینال اشنایدر الکتریک بوده و با ۱۸ ماه گارانتی رسمی از طریق شرکت صنعت روز عرضه میشود.
