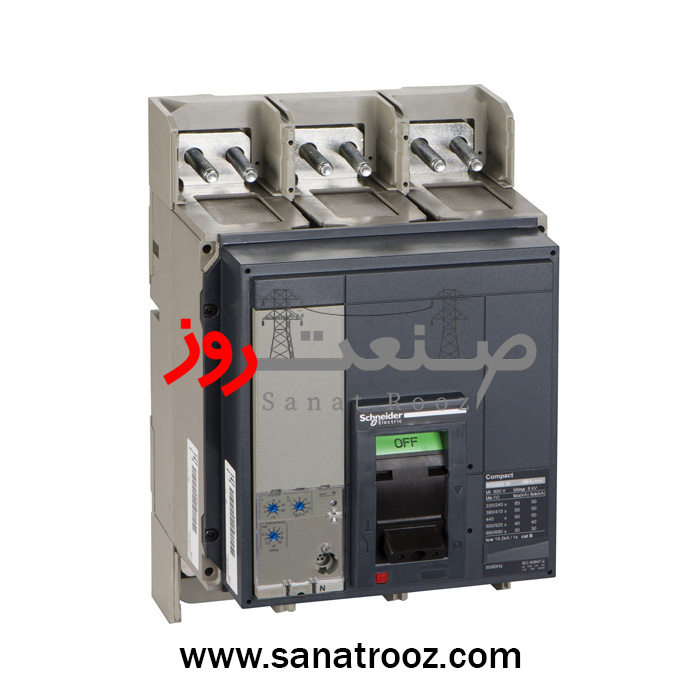

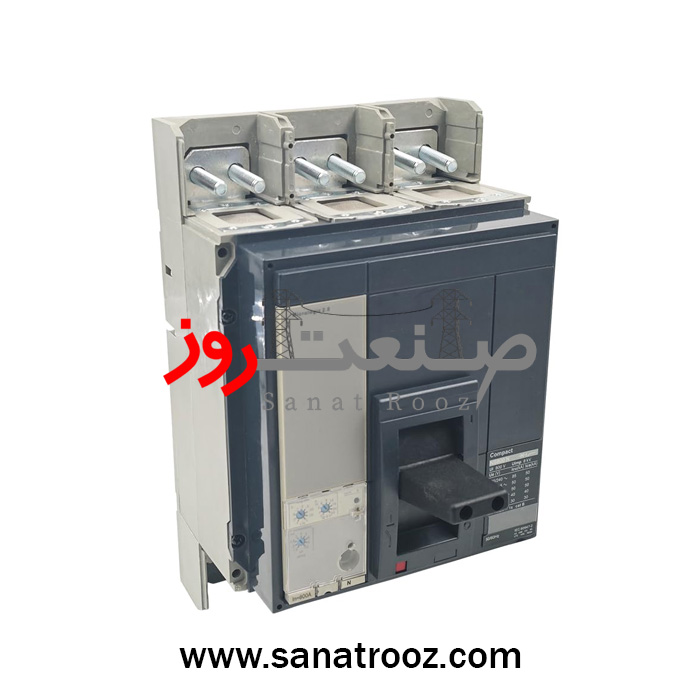

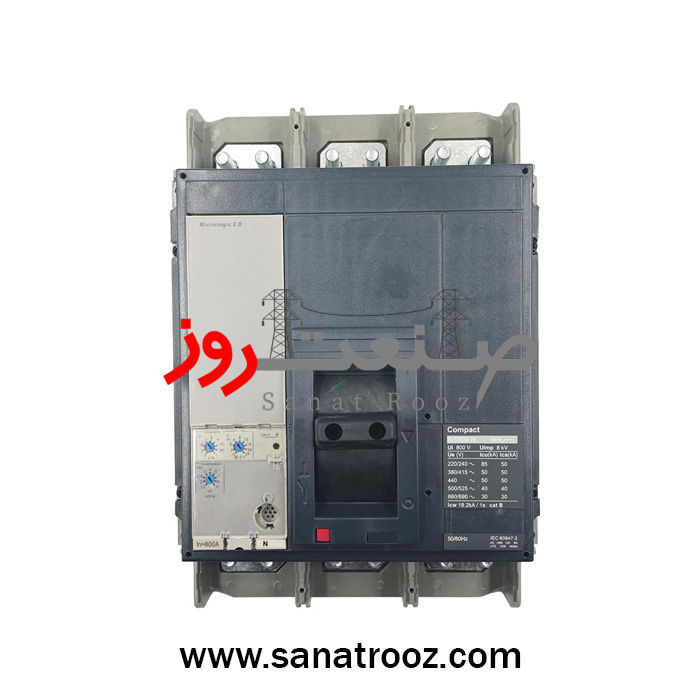

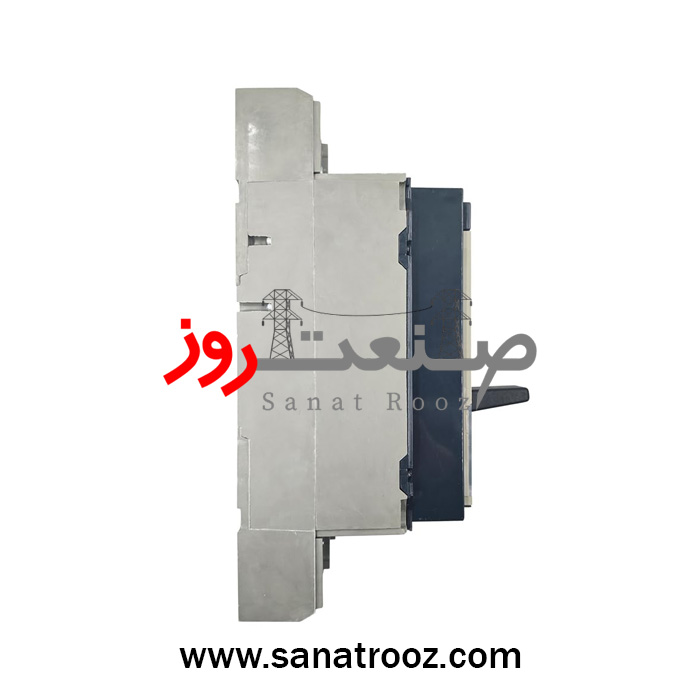

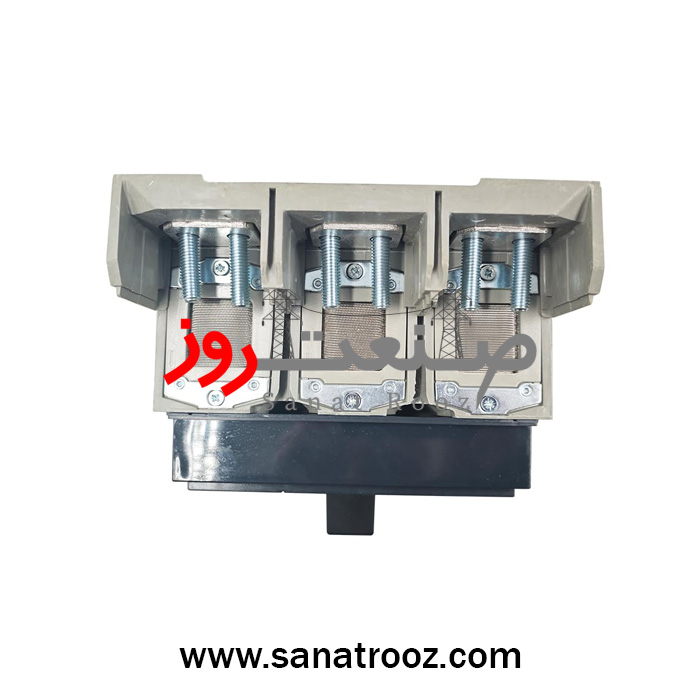

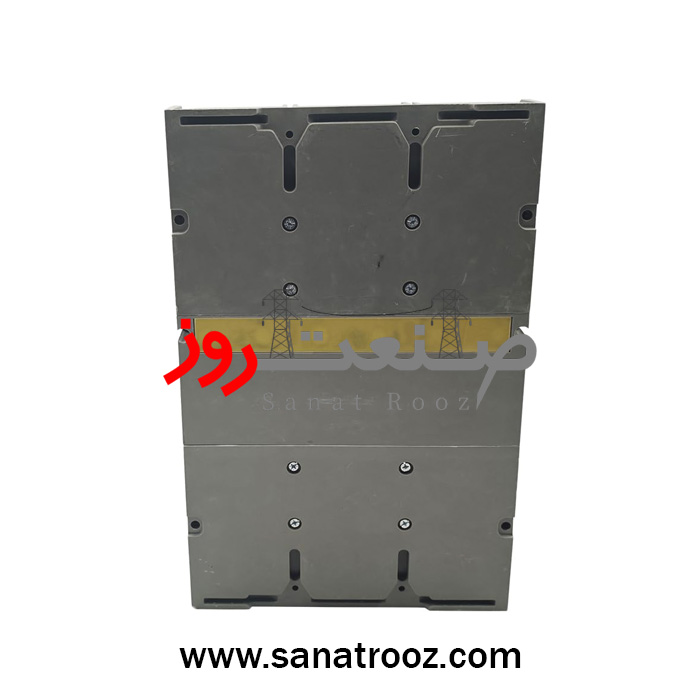

کلید اتوماتیک ۱۰۰۰ آمپر سه پل ۵۰KA با میکرلوژیک ۲.۰
circuit breaker ComPact NS1000N, 50 kA at 415 VAC, Micrologic 2.0 trip unit, 1000 A, fixed, 3 poles 3d
با گارانتی
| برند | Schneider Electric – اشنایدر الکتریک |
|---|---|
| نام محصول | کليد اتوماتیک 1000 آمپر سه پل 50KA با میکرلوژیک 2.0 |
| سری محصول | ComPacT NS – مدل NS1000N |
| کد فنی کالا | 33472S2 |
| نوع نصب | ثابت (Fixed Mounting) – سه پل (3P 3D) |
| ولتاژ عملکرد | 690V AC، فرکانس 50/60Hz، قدرت قطع نهایی 50kA در 415V AC |
| کاربرد | حفاظت مدارهای اصلی قدرت و تابلوهای برق صنعتی |
| نوع فرمان | دستی (Toggle / Rotary Handle) |
| سازگاری با کلید | سری ComPacT NS630b تا NS1600 (نسل جدید) |
| نوع ولتاژ تغذیه | Self-Powered (تغذیه از جریان خط) |
| مصرف انرژی | حدود 15 وات |
| طراحی | طراحی فشرده نسل جدید با بدنه مقاوم و Micrologic 2.0 آنالوگ |
| ایمنی | قابلیت ایزولاسیون کامل – مطابق با استاندارد IEC 60947-2 |
| کاربری | تابلوهای اصلی برق، صنایع فولاد، نفت و گاز، مراکز داده |
| سرعت عملکرد | عملکرد سریع و دقیق با تأخیر قابل تنظیم برای بخش Long-Time |
| قابلیت کنترل | دارای نشانگر LED وضعیت اضافهبار و خطا |
| دوام مکانیکی | 10,000 سیکل مکانیکی |
| نوع حفاظت | LI (اضافهبار طولانیمدت و اتصالکوتاه لحظهای) |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 5000 سیکل در 440V / مکانیکی: 10,000 سیکل |
| گشتاور نصب پیشنهادی | 25 نیوتنمتر |
| ابعاد (ارتفاع × عرض × عمق) | 327 × 210 × 147 میلیمتر |
| تعداد کنتاکت (موقعیت) پل | ۱ عدد NO و ۱ عدد NC (قابل افزایش) |
| قابلیت اضافه شدن | سازگار با MX (شنتتریپ)، MN (آندرولتاژ)، SD/SDE و دستگیره روتاری مستقیم |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 14 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سهپل Schneider Electric مدل 33472S2 با جریان ۱۰۰۰ آمپر و قدرت قطع ۵۰kA از سری ComPacT NS1000N، مجهز به واحد حفاظتی Micrologic 2.0 آنالوگ (LI) است. این کلید با ساختار فشرده، عملکرد دقیق، گواهی Green Premium و سازگاری کامل با تجهیزات جانبی اشنایدر، انتخابی ایدهآل برای تابلوهای اصلی برق در صنایع بزرگ است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک ۱۰۰۰ آمپر سه پل 50KA با میکرلوژیک ۲.۰
کلید اتوماتیک سهپل اشنایدر الکتریک مدل 33472S2 از خانوادهی قدرتمند ComPacT NS1000N، یکی از دقیقترین و مطمئنترین تجهیزات حفاظتی برای تابلوهای اصلی برق و سیستمهای توزیع صنعتی است. این کلید با جریان نامی ۱۰۰۰ آمپر و قدرت قطع ۵۰kA در ولتاژ ۴۱۵ ولت AC، عملکردی بینقص در حفاظت مدارها در برابر اضافهبار و اتصالکوتاه ارائه میدهد.
در قلب این محصول، واحد حفاظتی Micrologic 2.0 آنالوگ قرار دارد که ترکیب کاملی از حفاظت LI (Long Time + Instantaneous) را فراهم میسازد. این واحد امکان تنظیم جریان نامی در محدودهی ۰٫۴ تا ۱ برابر جریان اصلی و جریان لحظهای از ۱٫۵ تا ۱۰ برابر Ir را فراهم میکند. عملکرد کاملاً Self-Powered این ماژول موجب میشود نیازی به منبع تغذیه خارجی وجود نداشته باشد و کلید در هر شرایطی با اطمینان کامل عمل کند.
طراحی نسل جدید سری ComPacT NS1000N با بدنهای فشرده و مقاوم، علاوه بر صرفهجویی در فضا، امکان نصب آسان در تابلوهای قدرت را فراهم میکند. بدنه با ابعاد ۳۲۷×۲۱۰×۱۴۷ میلیمتر و وزن حدود ۱۴ کیلوگرم، مطابق با استاندارد جهانی IEC 60947-2 ساخته شده و قابلیت ایزولاسیون کامل (Fully Isolating) دارد تا ایمنی اپراتور تضمین شود.
کلید 33472S2 دارای تأخیر زمانی قابل تنظیم در بخش حفاظت طولانیمدت است که باعث جلوگیری از تریپ ناگهانی در بارهای گذرا میشود. این قابلیت به همراه عملکرد سریع در حفاظت لحظهای، از تجهیزات گرانقیمت در خطوط تولید و تابلوهای اصلی بهخوبی محافظت میکند.
در بخش الکتریکی، این کلید دارای ولتاژ کاری ۶۹۰ ولت AC، ولتاژ ایزولاسیون 800V و ولتاژ ضربهای 8kV است. قدرت قطع نهایی آن در سطوح ولتاژ مختلف از 85kA در 240V تا 30kA در 690V متغیر است. تحمل جریان کوتاهمدت ۲۲.5kA بهمدت یک ثانیه، عملکرد مطمئن در شرایط خطای شدید را تضمین میکند.
واحد Micrologic 2.0 علاوه بر حفاظت، دارای LED نشانگر وضعیت اضافهبار و دکمه تست داخلی برای بررسی عملکرد سیستم حفاظتی است. این قابلیتها، مانیتورینگ ساده و قابل اعتماد را برای مهندسان برق در محل نصب فراهم میسازد.
سری ComPacT NS1000N با قابلیت افزودن تجهیزات جانبی متنوع مانند MX (شنت تریپ)، MN (آندرولتاژ) و کنتاکتهای SD/SDE، انعطاف بالایی در کنترل و مانیتورینگ شبکه ایجاد میکند. همچنین با دسته گردان روتاری ۳۳۸۶۳ قابل تجهیز است تا امکان قطع و وصل از راه دور یا درب تابلو فراهم شود.
از نظر دوام، این کلید برای ۱۰٬۰۰۰ سیکل مکانیکی و ۵٬۰۰۰ سیکل الکتریکی در ۴۴۰ ولت طراحی شده است. گشتاور نصب پیشنهادی ۲۵ نیوتنمتر و ترمینالهای با آلیاژ مقاوم تضمینکنندهی اتصال پایدار در جریانهای بالا هستند.
کلید 33472S2 با دارا بودن گواهی Green Premium، با محیط زیست سازگار است. در طراحی آن از هیچگونه مادهی PVC یا هالوژن استفاده نشده و ردپای کربن آن تنها ۵۷۸ کیلوگرم CO₂ eq است که نشاندهندهی تعهد اشنایدر به پایداری و کاهش آلودگی محیطی است.
این کلید برای کار در شرایط سخت محیطی نیز مناسب است؛ با دامنه دمای عملکرد از –۲۵ تا +۷۰°C، رطوبت تا ۹۵٪ بدون میعان و ارتفاع عملیاتی تا ۵۰۰۰ متر، میتواند در تمامی پروژههای صنعتی از نیروگاه تا پالایشگاه با اطمینان کامل استفاده شود.
سری Micrologic 2.0 بهدلیل سادگی، دقت بالا و قابلیت اطمینان، انتخابی ایدهآل برای سیستمهایی است که نیاز به حفاظت قوی بدون پیچیدگی دیجیتال دارند. این ویژگیها باعث شدهاند مدل 33472S2 یکی از محبوبترین گزینهها برای طراحان تابلو برق در سراسر جهان باشد.
شرکت صنعت روز بهعنوان نماینده و تأمینکننده رسمی Schneider Electric در ایران، این محصول را با گارانتی ۱۸ ماهه، تضمین اصالت کالا، پشتیبانی فنی ۲۴ ساعته و خدمات مشاوره مهندسی عرضه میکند تا صنایع کشور بتوانند با اطمینان از کیفیت و عملکرد، از تجهیزات اصلی Schneider Electric بهرهمند شوند.
کاربرد در صنایع مختلف:
تابلوهای اصلی برق، صنایع فولاد و پتروشیمی، نیروگاهها، مراکز داده، پروژههای زیرساختی و خطوط تولید خودکار.
مشخصات محصول
| برند | Schneider Electric – اشنایدر الکتریک |
|---|---|
| نام محصول | کليد اتوماتیک 1000 آمپر سه پل 50KA با میکرلوژیک 2.0 |
| سری محصول | ComPacT NS – مدل NS1000N |
| کد فنی کالا | 33472S2 |
| نوع نصب | ثابت (Fixed Mounting) – سه پل (3P 3D) |
| ولتاژ عملکرد | 690V AC، فرکانس 50/60Hz، قدرت قطع نهایی 50kA در 415V AC |
| کاربرد | حفاظت مدارهای اصلی قدرت و تابلوهای برق صنعتی |
| نوع فرمان | دستی (Toggle / Rotary Handle) |
| سازگاری با کلید | سری ComPacT NS630b تا NS1600 (نسل جدید) |
| نوع ولتاژ تغذیه | Self-Powered (تغذیه از جریان خط) |
| مصرف انرژی | حدود 15 وات |
| طراحی | طراحی فشرده نسل جدید با بدنه مقاوم و Micrologic 2.0 آنالوگ |
| ایمنی | قابلیت ایزولاسیون کامل – مطابق با استاندارد IEC 60947-2 |
| کاربری | تابلوهای اصلی برق، صنایع فولاد، نفت و گاز، مراکز داده |
| سرعت عملکرد | عملکرد سریع و دقیق با تأخیر قابل تنظیم برای بخش Long-Time |
| قابلیت کنترل | دارای نشانگر LED وضعیت اضافهبار و خطا |
| دوام مکانیکی | 10,000 سیکل مکانیکی |
| نوع حفاظت | LI (اضافهبار طولانیمدت و اتصالکوتاه لحظهای) |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 5000 سیکل در 440V / مکانیکی: 10,000 سیکل |
| گشتاور نصب پیشنهادی | 25 نیوتنمتر |
| ابعاد (ارتفاع × عرض × عمق) | 327 × 210 × 147 میلیمتر |
| تعداد کنتاکت (موقعیت) پل | ۱ عدد NO و ۱ عدد NC (قابل افزایش) |
| قابلیت اضافه شدن | سازگار با MX (شنتتریپ)، MN (آندرولتاژ)، SD/SDE و دستگیره روتاری مستقیم |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 14 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
واحد حفاظتی Micrologic 2.0 در این مدل آنالوگ است و با تنظیمات فیزیکی سلکتوری، حفاظت LI (اضافهبار و اتصالکوتاه لحظهای) را ارائه میدهد.
محدوده تنظیم شامل Ir = 0.4–1×In و Ii = 1.5–10×Ir بوده و تأخیر زمانی طولانی در بخش Long-Time بهصورت 12.5 تا 600 ثانیه قابل تنظیم است.
نسخه N دارای قدرت قطع ۵۰kA بوده و برای شبکههای با انرژی خطای متوسط مناسب است، در حالی که نسخه H قدرت قطع ۷۰kA دارد و برای سیستمهای پرانرژی طراحی شده است.
این مدل دارای گواهی Green Premium، فاقد PVC و هالوژن، و دارای ردپای کربن پایین ۵۷۸ kg CO₂ eq است که با استاندارد ENVPEP2201001EN اشنایدر مطابقت دارد.
در دمای –25 تا +70°C، رطوبت تا ۹۵٪ بدون میعان و ارتفاع عملیاتی تا ۵۰۰۰ متر عملکرد کاملاً پایدار دارد.
