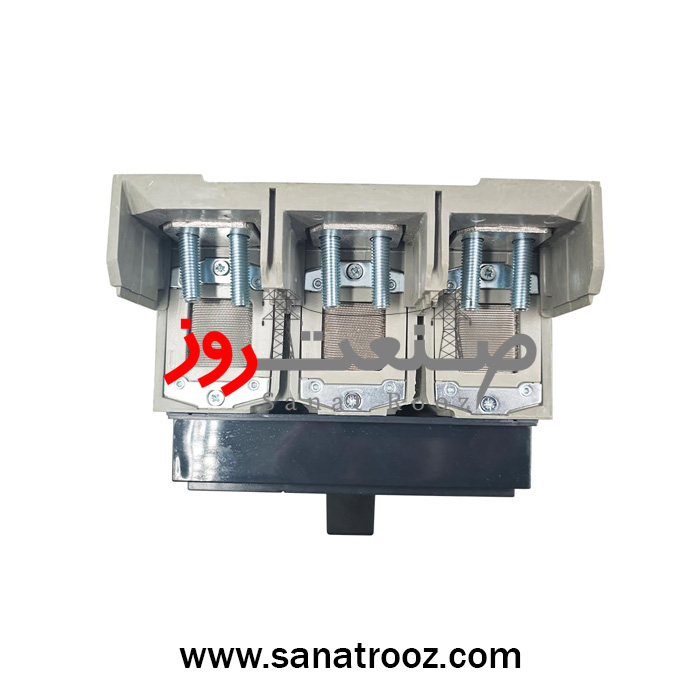

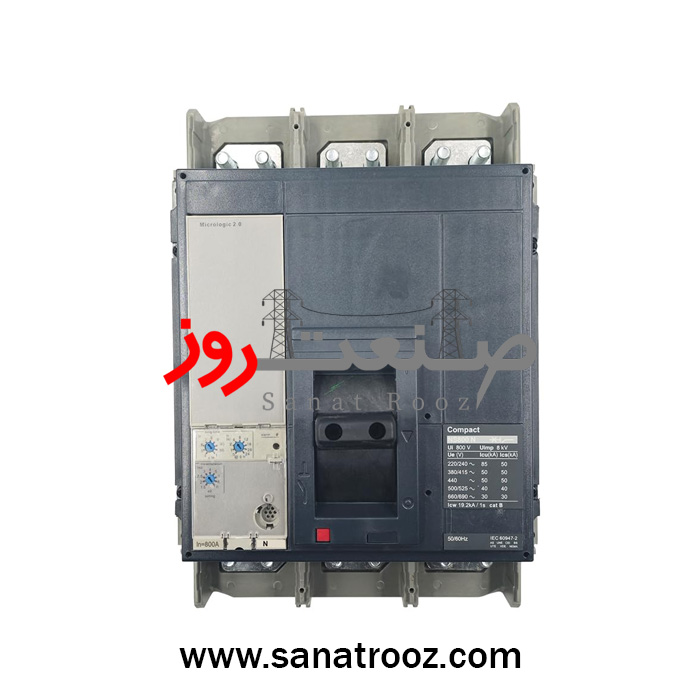

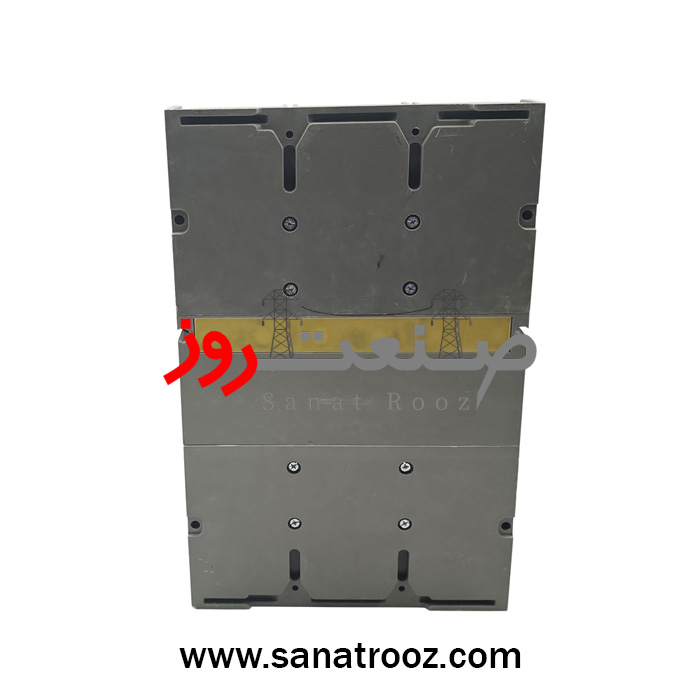

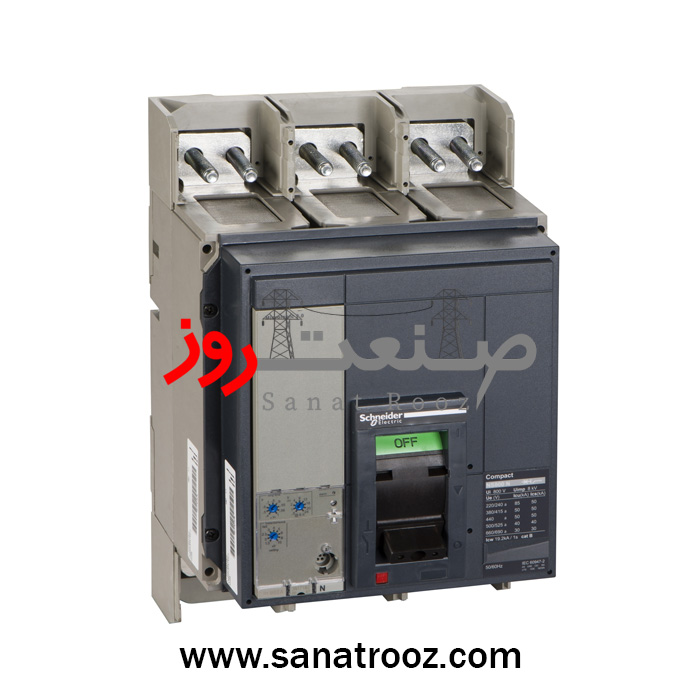

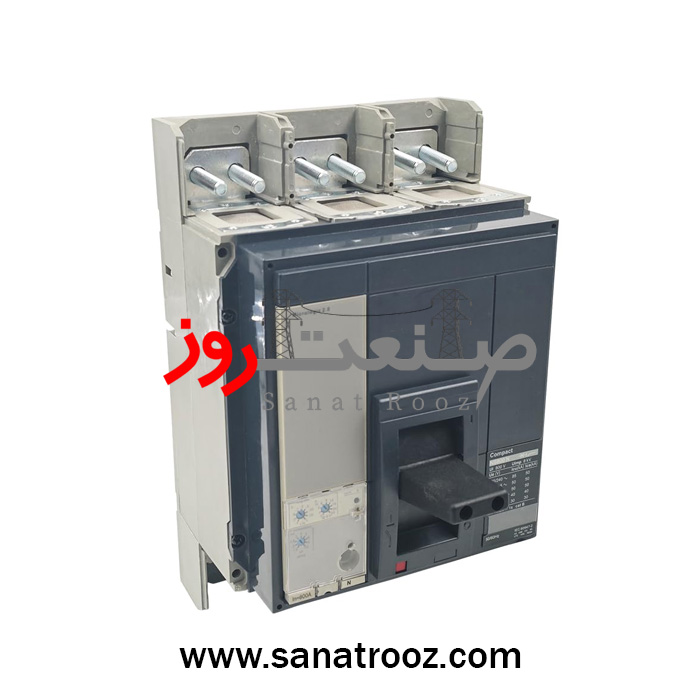

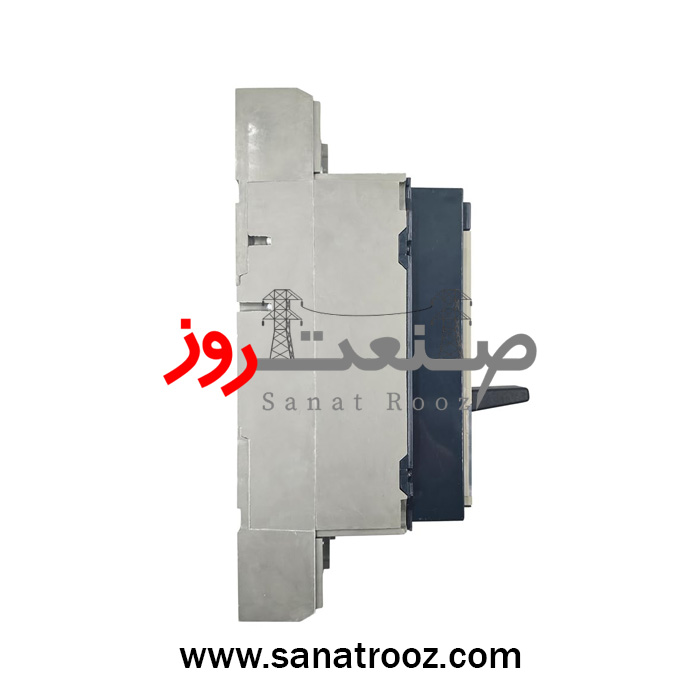

کلید اتوماتیک ۱۰۰۰ آمپر سه پل ۷۰KA با میکرلوژیک ۵.۰
circuit breaker Compact NS1000H - Micrologic 5.0 - 1000 A - 3 poles 3t
با گارانتی
| برند | Schneider Electric – اشنایدر الکتریک |
|---|---|
| نام محصول | کليد اتوماتیک 1000 آمپر سه پل 70KA با میکرلوژیک 5.0 |
| سری محصول | ComPacT NS – مدل NS1000H |
| کد فنی کالا | 33473S5 |
| نوع نصب | ثابت (Fixed Type) – سه پل (3P 3D) |
| ولتاژ عملکرد | 690V AC – 50/60Hz |
| کاربرد | حفاظت از مدارهای اصلی و خطوط توزیع برق صنعتی |
| نوع فرمان | دسته روتاری و ضامن دستی (Rotary / Toggle Handle) |
| سازگاری با کلید | سری ComPacT NS630b تا NS1600 |
| نوع ولتاژ تغذیه | Self-Powered – بدون نیاز به منبع تغذیه خارجی |
| مصرف انرژی | 22 وات |
| طراحی | بدنه فشرده نسل جدید NS – طراحی مقاوم در برابر ارتعاش با نمایشگر LED |
| ایمنی | دارای قابلیت ایزولاسیون کامل مطابق EN/IEC 60947-2 |
| کاربری | تابلوهای توزیع، نیروگاهها، صنایع فولاد و پتروشیمی |
| سرعت عملکرد | تریپ سریع با تأخیر قابل تنظیم برای بخشهای Long / Short / Instantaneous |
| قابلیت کنترل | دارای LED خطا (قرمز) و LED اضافهبار (زرد) + دکمه تست داخلی |
| دوام مکانیکی | 10,000 سیکل مکانیکی |
| نوع حفاظت | LI – حفاظت در برابر اضافهبار و اتصال کوتاه لحظهای |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 5000 سیکل در 440V / مکانیکی: 10000 سیکل |
| گشتاور نصب پیشنهادی | 25 نیوتنمتر |
| تعداد کنتاکت (موقعیت) پل | ۱ عدد NO + ۱ عدد NC |
| قابلیت اضافه شدن | سازگار با MX (شنت تریپ)، MN (آندرولتاژ)، SD/SDE و دسته روتاری مستقیم |
| ابعاد (ارتفاع × عرض × عمق) | 327 × 210 × 147 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 14 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سهپل اشنایدر مدل 33473S5 با جریان نامی ۱۰۰۰ آمپر و قدرت قطع ۷۰kA، از سری ComPacT NS1000H با واحد حفاظتی Micrologic 5.0 طراحی شده است. این کلید با عملکرد سریع، طراحی فشرده، و سیستم Self-Powered، محافظت مطمئنی در مدارهای اصلی برق صنعتی، نیروگاهها و خطوط تولید فراهم میکند. محصول اصلی Schneider Electric با گارانتی ۱۸ ماهه و عرضه رسمی توسط شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک ۱۰۰۰ آمپر سه پل 70KA با میکرلوژیک ۵.۰
کلید اتوماتیک سهپل اشنایدر الکتریک مدل 33473S5 از خانوادهی قدرتمند ComPacT NS1000H، یکی از دقیقترین و ایمنترین راهکارهای حفاظتی برای شبکههای برق صنعتی محسوب میشود. این کلید با جریان نامی ۱۰۰۰ آمپر و قدرت قطع فوقالعاده ۷۰kA در ۴۱۵ ولت AC، طراحی شده تا در محیطهای صنعتی با انرژی خطای بالا عملکردی پایدار و مطمئن ارائه دهد.
قلب حفاظتی این تجهیز، واحد Micrologic 5.0 LSI است؛ سیستمی هوشمند و کاملاً قابل تنظیم که با ترکیب حفاظتهای Long-Time، Short-Time و Instantaneous کنترل دقیق جریان و جلوگیری از آسیبهای ناشی از اضافهبار یا اتصالکوتاه را تضمین میکند. محدوده تنظیم جریان Ir از ۰.۴ تا ۱×In و قابلیت تنظیم Isd تا ۱۰×Ir با تأخیر زمانی بین ۰٫۱ تا ۰٫۴ ثانیه، کنترل بینقصی بر رفتار مدار فراهم میکند.
این واحد به صورت Self-Powered کار میکند، یعنی برای عملکرد حفاظتی خود نیازی به تغذیه خارجی ندارد. ویژگیای که امنیت و پایداری سیستم را حتی در شرایط بحرانی حفظ میکند. علاوهبراین، وجود نمایشگر LED برای هشدار خطا و اضافهبار، قابلیت تست داخلی و حافظه حرارتی (Thermal Memory) از دیگر مزایای فنی این مدل است.
بدنهی کلید ComPacT NS1000H با طراحی مقاوم در برابر لرزش و شوک مکانیکی، و استاندارد IEC 60947-2 ساخته شده است. وزن پایین ۱۴ کیلوگرم، ابعاد فشرده (۳۲۷×۲۱۰×۱۴۷ میلیمتر) و امکان نصب ثابت باعث شده که در تابلوهای توزیع، سیستمهای قدرت و مراکز کنترل انرژی به راحتی قابل استفاده باشد.
قدرت قطع بالای ۷۰kA این مدل، آن را برای شبکههایی با انرژی خطای بالا ایدهآل میکند. از ویژگیهای برجسته دیگر میتوان به تحمل جریان کوتاهمدت ۲۲٫۵kA به مدت ۱ ثانیه، ولتاژ ایزولاسیون ۸۰۰ ولت AC و ولتاژ ضربهای ۸kV اشاره کرد. تمامی این مشخصات باعث میشود 33473S5 در مقایسه با رقبا از نظر عملکرد و دوام در جایگاه بالاتری قرار گیرد.
واحد Micrologic 5.0 امکان مانیتورینگ دقیق جریان هر فاز، تست دستی (Push Test) و تشخیص سریع وضعیت مدار را فراهم میسازد. همچنین این مدل قابلیت اتصال به تجهیزات جانبی مانند MX (شنت تریپ)، MN (آندرولتاژ)، SD/SDE (سیگنال وضعیت) و دسته گردان روتاری مستقیم را دارد تا کنترل محلی و از راه دور به سادگی انجام شود.
از نظر دوام، کلید اتوماتیک 33473S5 برای ۱۰٬۰۰۰ سیکل مکانیکی و ۵٬۰۰۰ سیکل الکتریکی طراحی شده است. گشتاور نصب ۲۵ نیوتنمتر و اتصالات مستحکم، انتقال جریان بالا را بدون افت ولتاژ تضمین میکنند.
در بُعد زیستمحیطی نیز، این کلید دارای گواهی Green Premium است و با دمای کاری –۲۵ تا +۷۰ درجه سانتیگراد، رطوبت تا ۹۵٪ بدون میعان و ارتفاع عملیاتی تا ۵۰۰۰ متر سازگار میباشد. ردپای کربن پایین (۵۷۸kg CO₂ eq) و طراحی بدون PVC و هالوژن، آن را با الزامات پایداری جهانی همراستا میکند.
این کلید با عملکرد بینظیر در حفاظت، طراحی فشرده، و فناوری Micrologic 5.0، انتخابی حرفهای برای مراکز داده، صنایع فولاد، پتروشیمی، نیروگاهها و خطوط تولید اتوماسیون محسوب میشود.
شرکت صنعت روز به عنوان تأمینکننده رسمی محصولات Schneider Electric در ایران، این مدل را با گارانتی ۱۸ ماهه، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته عرضه میکند تا صنایع ایرانی از سطحی از کیفیت بهرهمند شوند که تنها از برند جهانی اشنایدر انتظار میرود.
ویژگیهای زیستمحیطی (Green Premium)
| ویژگی | مقدار / توضیح |
|---|---|
| دمای کاری (Operation) | از –۲۵°C تا +۷۰°C |
| دمای ذخیرهسازی | از –۵۰°C تا +۸۵°C |
| رطوبت مجاز | تا ۹۵% بدون میعان |
| ارتفاع مجاز کاری | تا ۲۰۰۰ متر بدون درِیت – تا ۵۰۰۰ متر با درِیت |
| کلاس آلودگی | کلاس ۳ |
| پروفایل محیطی | Green Premium – مطابق سند ENVPEP2201001EN |
| ردپای کربن (CO₂ Footprint) | ۵۷۸ kg CO₂ eq |
| مواد سازنده | فاقد PVC و هالوژن |
| استانداردها و گواهیها | IEC 60947-2, RoHS, REACh, CE, EAC |
کاربرد در صنایع مختلف:
تابلوهای اصلی برق، صنایع فولاد و نفت و گاز، ایستگاههای پمپاژ، سیستمهای برق اضطراری (UPS)، نیروگاهها و مراکز داده.
مشخصات محصول
| برند | Schneider Electric – اشنایدر الکتریک |
|---|---|
| نام محصول | کليد اتوماتیک 1000 آمپر سه پل 70KA با میکرلوژیک 5.0 |
| سری محصول | ComPacT NS – مدل NS1000H |
| کد فنی کالا | 33473S5 |
| نوع نصب | ثابت (Fixed Type) – سه پل (3P 3D) |
| ولتاژ عملکرد | 690V AC – 50/60Hz |
| کاربرد | حفاظت از مدارهای اصلی و خطوط توزیع برق صنعتی |
| نوع فرمان | دسته روتاری و ضامن دستی (Rotary / Toggle Handle) |
| سازگاری با کلید | سری ComPacT NS630b تا NS1600 |
| نوع ولتاژ تغذیه | Self-Powered – بدون نیاز به منبع تغذیه خارجی |
| مصرف انرژی | 22 وات |
| طراحی | بدنه فشرده نسل جدید NS – طراحی مقاوم در برابر ارتعاش با نمایشگر LED |
| ایمنی | دارای قابلیت ایزولاسیون کامل مطابق EN/IEC 60947-2 |
| کاربری | تابلوهای توزیع، نیروگاهها، صنایع فولاد و پتروشیمی |
| سرعت عملکرد | تریپ سریع با تأخیر قابل تنظیم برای بخشهای Long / Short / Instantaneous |
| قابلیت کنترل | دارای LED خطا (قرمز) و LED اضافهبار (زرد) + دکمه تست داخلی |
| دوام مکانیکی | 10,000 سیکل مکانیکی |
| نوع حفاظت | LI – حفاظت در برابر اضافهبار و اتصال کوتاه لحظهای |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 5000 سیکل در 440V / مکانیکی: 10000 سیکل |
| گشتاور نصب پیشنهادی | 25 نیوتنمتر |
| تعداد کنتاکت (موقعیت) پل | ۱ عدد NO + ۱ عدد NC |
| قابلیت اضافه شدن | سازگار با MX (شنت تریپ)، MN (آندرولتاژ)، SD/SDE و دسته روتاری مستقیم |
| ابعاد (ارتفاع × عرض × عمق) | 327 × 210 × 147 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 14 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
مدل NS1000H قدرت قطع بالاتری (۷۰kA) نسبت به مدل NS1000N (۵۰kA) دارد و برای شبکههای با انرژی خطای بالا مناسبتر است.
خیر، Micrologic 5.0 نسخهی آنالوگ – LSI است که حفاظت دقیق Long, Short و Instantaneous را فراهم میکند اما فاقد نمایشگر دیجیتال انرژی است.
مقدار Ir از ۰٫۴ تا ۱×In قابل تنظیم است و Isd نیز تا ۱۰ برابر Ir با تأخیر زمانی ۰٫۱ تا ۰٫۴ ثانیه قابل تغییر است.
برای تابلوهای اصلی توزیع برق، مراکز داده، پتروشیمی، فولاد، نیروگاهها و سیستمهای اتوماسیون سنگین طراحی شده است.
کلید اتوماتیک 33473S5 اشنایدر الکتریک دارای گارانتی ۱۸ ماهه معتبر شرکت صنعت روز با تضمین اصالت کالا و خدمات پس از فروش است.
