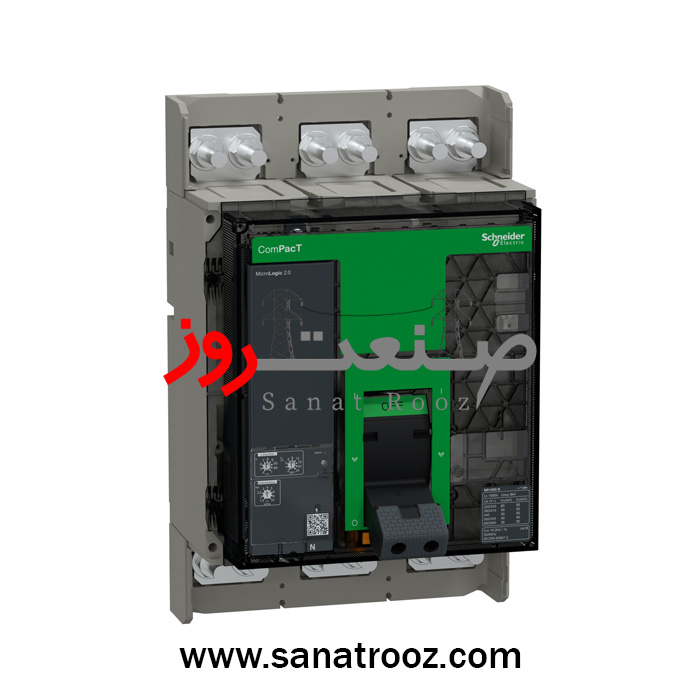

کلید اتوماتیک ۱۰۰۰ آمپر اشنایدر ۵۰KA سه پل فیکس با واحد حفاظت ۵.۰
Circuit breaker, ComPacT NS1000N, 50kA at 415VAC, 3P, fixed, manually operated, MicroLogic 5.0 control unit, 1000A
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کليد اتوماتیک 1000 آمپر اشنایدر 50KA سه پل فیکس با واحد حفاظت 5.0 |
| سری محصول | ComPacT NS new generation |
| کد فنی کالا | C100N350FM |
| نوع نصب | فیکس (Fixed mounting) – نصب روی صفحه پشتی (Backplate) |
| ولتاژ عملکرد | 690 ولت AC – 50/60 هرتز |
| کاربرد | حفاظت مدارهای توزیع قدرت تا 1000 آمپر در برابر اضافهبار و اتصال کوتاه |
| نوع فرمان | دستی (Manually operated) |
| سازگاری با کلید | سری NS630b تا NS1600 – مدل NS1000N |
| نوع ولتاژ تغذیه | از مدار قدرت (بدون تغذیه خارجی) |
| مصرف انرژی | 22 وات در شرایط نامی |
| طراحی | سه پل، بدنه فشرده، دارای LED وضعیت و پیچهای تنظیم آنالوگ |
| ایمنی | منطبق با استاندارد IEC 60947-2 – کلاس II در پنل جلو |
| کاربری | تابلوهای اصلی برق صنعتی، مراکز داده و پروژههای ساختمانی بزرگ |
| سرعت عملکرد | حفاظت L/S/I (زماندار، کوتاهمدت و لحظهای) |
| قابلیت کنترل | تنظیم ۹ مرحلهای پارامترهای Ir، tr، Isd، tsd و Ii |
| دوام مکانیکی | 10,000 سیکل مکانیکی |
| نوع حفاظت | L: اضافهبار / S: اتصال کوتاه زماندار / I: اتصال لحظهای |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 2000 سیکل در 690V / مکانیکی: 10000 سیکل |
| گشتاور نصب پیشنهادی | برای ترمینالهای M12 برابر با 40 N·m |
| ابعاد (ارتفاع × عرض × عمق) | عرض 210 × ارتفاع 327 × عمق 147 میلیمتر |
| تعداد کنتاکت (موقعیت) | 1 NO + 1 NC (کنتاکت کمکی داخلی) |
| قابلیت اضافه شدن | فاقد ZSI و حفاظت Earth Leakage – نسخه پایه آنالوگ |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک (از طرف صنعت روز) |
| وزن کالا | 14 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک اشنایدر مدل C100N350FM از سری ComPacT NS با جریان نامی 1000 آمپر و قدرت قطع 50kA، یکی از مطمئنترین کلیدهای کمپکت سه پل برای سیستمهای فشار ضعیف است. این مدل با واحد حفاظت MicroLogic 5.0 آنالوگ، تنظیمپذیری بالا در سطوح L/S/I، مقاومت حرارتی عالی تا 70 درجه سانتیگراد و بدنهای مقاوم در برابر شوک الکتریکی دارد.عملکرد انتخابی، مصرف انرژی پایین و دوام مکانیکی بیش از 10,000 سیکل، این کلید را به انتخاب اول مهندسان برق و طراحان تابلو در پروژههای صنعتی تبدیل کرده است.عرضه توسط شرکت صنعت روز – تامین قطعات اورجینال و رسمی اشنایدر الکتریک در ایران.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک ۱۰۰۰ آمپر اشنایدر 50KA سه پل فیکس با واحد حفاظت ۵.۰
کلید اتوماتیک اشنایدر الکتریک مدل C100N350FM از سری ComPacT NS new generation، یکی از قدرتمندترین کلیدهای کمپکت سه پل با ظرفیت جریان نامی ۱۰۰۰ آمپر و قدرت قطع ۵۰kA در ۴۱۵ ولت AC است. این کلید به واحد حفاظت MicroLogic 5.0 از نوع آنالوگ مجهز شده و با ارائه حفاظت انتخابی (Selective Protection)، عملکردی دقیق، قابل اعتماد و بدون وابستگی به تغذیه خارجی دارد.
ساختار مکانیکی مقاوم، طراحی فیکس (Fixed Type) و ابعاد بهینه باعث میشود این کلید بهراحتی در تابلوهای برق اصلی، مراکز صنعتی و تأسیسات بزرگ نصب گردد. بدنهی مستحکم، کنتاکتهای نقرهای مقاوم در برابر قوس الکتریکی و سیستم قطع سریع داخلی، حفاظت مؤثر تجهیزات و جلوگیری از آسیب ناشی از اتصال کوتاه را تضمین میکند.
واحد حفاظت MicroLogic 5.0 قابلیت تنظیم سهمرحلهای L/S/I را داراست: حفاظت L برای اضافهبارهای طولانی، حفاظت S برای اتصال کوتاه با تأخیر زمانی تنظیمپذیر و حفاظت I برای قطع لحظهای جریانهای شدید. پارامترهای Ir، tr، Isd، tsd و Ii در ۹ مرحله مختلف قابل تنظیم بوده و مهندسان میتوانند بهصورت دقیق رفتار حفاظتی کلید را بر اساس نوع بار و شرایط شبکه تنظیم نمایند.
محدوده دمای عملکرد کلید از –۲۵°C تا +۷۰°C بوده و این ویژگی آن را برای استفاده در پروژههای صنعتی ایران، نیروگاهها، کارخانجات فولاد، مراکز داده و خطوط تولید سنگین کاملاً مناسب میسازد. طراحی سیستم مکانیکی با دوام بالا و عمر بیش از ۱۰,۰۰۰ سیکل مکانیکی اطمینان از عملکرد طولانیمدت را فراهم میکند.
کلید C100N350FM مطابق با استاندارد بینالمللی IEC 60947-2 تولید شده و در کلاس حفاظتی Green Premium™ اشنایدر قرار دارد. این بدین معناست که در فرآیند تولید آن از مواد دوستدار محیط زیست استفاده شده و قابلیت بازیافت بالایی دارد.
این مدل با بهرهگیری از واحد حفاظت آنالوگ، دقت بالا و ساختار ساده، بدون نیاز به تنظیمات دیجیتال پیچیده، ایمنی شبکه را بهشکل پایدار تأمین میکند. سه LED قرمز وضعیت خطا و یک LED زرد اضافهبار، وضعیت عملکرد کلید را در لحظه نمایش میدهند تا اپراتور بتواند سریعاً علت قطع مدار را تشخیص دهد.
یکی از مزایای کلیدهای کمپکت سری NS با میکرولوژیک ۵.۰، توانایی هماهنگی کامل بین کلیدهای بالادست و پاییندست است. این ویژگی مانع از قطع ناگهانی کل شبکه در اثر خطاهای موضعی شده و فقط بخش معیوب را ایزوله میکند.
این محصول با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و پشتیبانی فنی تخصصی توسط شرکت صنعت روز عرضه میشود. خدمات نصب، تست عملکرد، و آموزش تنظیم واحد میکرولوژیک به خریداران صنعتی ارائه میگردد تا حفاظت سیستمهای قدرت با دقت و اطمینان کامل انجام شود.
کلید C100N350FM انتخابی مطمئن برای مهندسان برق، طراحان تابلو و پیمانکاران صنعتی است که به دنبال ترکیب دوام، دقت و ایمنی در یک تجهیز واحد هستند.
تنظیمات حفاظتی (Protection Settings)
| ویژگی | مقدار / توضیح |
|---|---|
| نوع واحد حفاظت | MicroLogic 5.0 – آنالوگ (Analog Trip Unit) |
| نوع عملکرد حفاظتی | انتخابی (Selective Protection) – سه سطح L/S/I |
| نوع حفاظتها | L: اضافهبار طولانیمدت / S: اتصال کوتاه زماندار / I: اتصال کوتاه لحظهای |
| محدوده تنظیم جریان طولانی (Ir) | ۰٫۴ تا ۱ × In (تنظیم در ۹ مرحله) |
| محدوده تأخیر حرارتی (tr) | ۱۲٫۵ تا ۶۰۰ ثانیه در ۱٫۵×Ir و ۰٫۵ تا ۲۴ ثانیه در ۶×Ir |
| تنظیم جریان کوتاهمدت (Isd) | ۱٫۵ تا ۱۰ × Ir – تنظیم ۹ مرحلهای |
| محدوده تأخیر کوتاهمدت (tsd) | ۰ تا ۰٫۴ ثانیه با انتخاب فعال/غیرفعال بودن تابع I²t |
| تنظیم جریان لحظهای (Ii) | ۲ تا ۱۵ × In – عملکرد سریع بدون تأخیر |
| تنظیم حفاظت زمین (Ig) | ندارد (فاقد عملکرد G) |
| حافظه حرارتی | دارد – برای جلوگیری از عملکرد زودهنگام پس از بار سنگین |
| ZSI (Zone Selective Interlocking) | ندارد – مختص نسخه دیجیتال |
| نوع نشانگر خطا | LEDهای سهگانه قرمز برای خطا + LED زرد برای اضافهبار |
| استاندارد مرجع | IEC 60947-2 / IEC 60947-4-2 |
کاربرد در صنایع مختلف:
تابلوهای برق اصلی، صنایع فولاد و پتروشیمی، نیروگاهها، ساختمانهای بلندمرتبه، کارخانجات تولیدی، پالایشگاهها و مراکز داده صنعتی.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کليد اتوماتیک 1000 آمپر اشنایدر 50KA سه پل فیکس با واحد حفاظت 5.0 |
| سری محصول | ComPacT NS new generation |
| کد فنی کالا | C100N350FM |
| نوع نصب | فیکس (Fixed mounting) – نصب روی صفحه پشتی (Backplate) |
| ولتاژ عملکرد | 690 ولت AC – 50/60 هرتز |
| کاربرد | حفاظت مدارهای توزیع قدرت تا 1000 آمپر در برابر اضافهبار و اتصال کوتاه |
| نوع فرمان | دستی (Manually operated) |
| سازگاری با کلید | سری NS630b تا NS1600 – مدل NS1000N |
| نوع ولتاژ تغذیه | از مدار قدرت (بدون تغذیه خارجی) |
| مصرف انرژی | 22 وات در شرایط نامی |
| طراحی | سه پل، بدنه فشرده، دارای LED وضعیت و پیچهای تنظیم آنالوگ |
| ایمنی | منطبق با استاندارد IEC 60947-2 – کلاس II در پنل جلو |
| کاربری | تابلوهای اصلی برق صنعتی، مراکز داده و پروژههای ساختمانی بزرگ |
| سرعت عملکرد | حفاظت L/S/I (زماندار، کوتاهمدت و لحظهای) |
| قابلیت کنترل | تنظیم ۹ مرحلهای پارامترهای Ir، tr، Isd، tsd و Ii |
| دوام مکانیکی | 10,000 سیکل مکانیکی |
| نوع حفاظت | L: اضافهبار / S: اتصال کوتاه زماندار / I: اتصال لحظهای |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 2000 سیکل در 690V / مکانیکی: 10000 سیکل |
| گشتاور نصب پیشنهادی | برای ترمینالهای M12 برابر با 40 N·m |
| ابعاد (ارتفاع × عرض × عمق) | عرض 210 × ارتفاع 327 × عمق 147 میلیمتر |
| تعداد کنتاکت (موقعیت) | 1 NO + 1 NC (کنتاکت کمکی داخلی) |
| قابلیت اضافه شدن | فاقد ZSI و حفاظت Earth Leakage – نسخه پایه آنالوگ |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک (از طرف صنعت روز) |
| وزن کالا | 14 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل از واحد حفاظت MicroLogic 5.0 آنالوگ بهره میبرد که سه نوع حفاظت L/S/I را ارائه میدهد و بدون نیاز به منبع تغذیه خارجی کار میکند.
مدل C100N350FM دارای قدرت قطع 50kA است، در حالیکه C100N320FM با قدرت قطع 36kA عرضه میشود؛ هر دو از واحد حفاظت آنالوگ استفاده میکنند.
بله، امکان نصب ماژولهای جانبی مانند شنت تریپ (MX) و آندرولتاژ تریپ (MN) وجود دارد.
کلید در بازه دمایی –25 تا +70°C عملکرد پایدار دارد و برای شرایط محیطی گرم ایران کاملاً مناسب است.
بله، تمام کلیدهای C100N350FM عرضهشده توسط شرکت صنعت روز دارای گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و پشتیبانی مهندسی ۲۴ ساعته میباشند.
