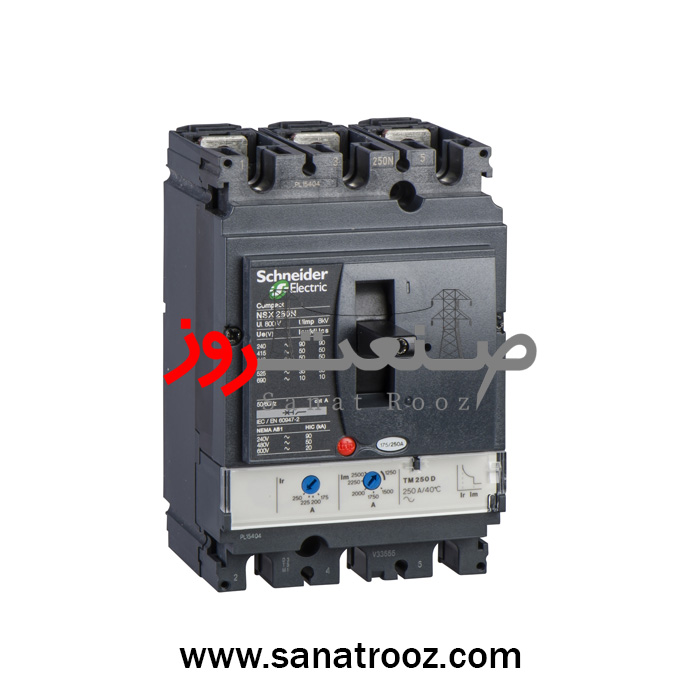

کلید اتوماتیک سه پل ۲۰۰ آمپر ۷۰ کیلو حفاظت TM-D اشنایدر
Circuit breaker, ComPact NSX250H, 70kA/415VAC, TMD trip unit 200A, 3 poles 3d
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 200 آمپر 70 کیلو حفاظت TM-D |
| سری محصول | ComPacT NSX250H |
| کد فنی کالا | LV431671 |
| نوع نصب | ثابت (Fixed Mounting) |
| ولتاژ عملکرد | 690 ولت AC در فرکانس 50/60 هرتز |
| کاربرد | حفاظت از مدارهای توزیع قدرت در تابلوهای برق صنعتی و ساختمانی |
| نوع فرمان | اهرمی (Toggle) دستی با طراحی ارگونومیک |
| سازگاری با کلید | سازگار با تجهیزات جانبی سری NSX شامل رله شنت، رله آندرولتاژ و دسته گردان خارجی |
| نوع ولتاژ تغذیه | AC 50/60Hz |
| مصرف انرژی | توان تلفاتی هر پل 15.4 وات |

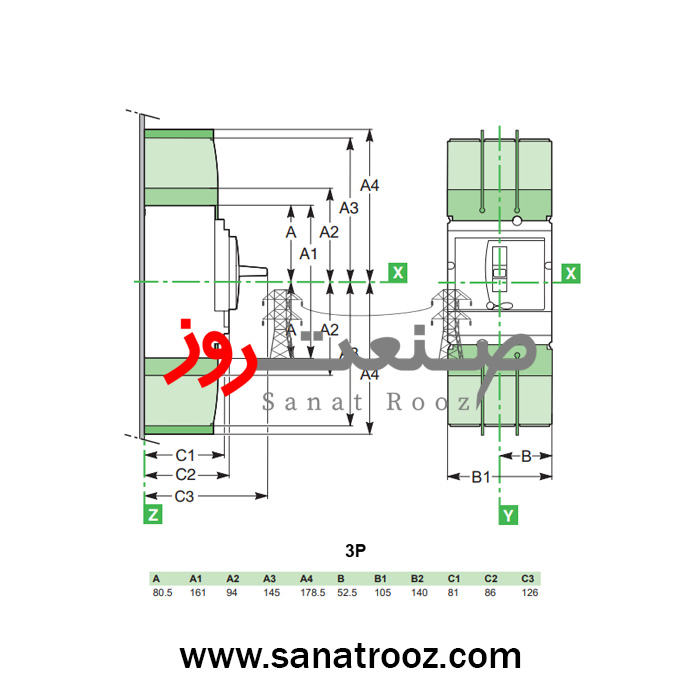

| طراحی | سه پل (3P/3D) با ابعاد 105×161×86 میلیمتر |
| ایمنی | درجه حفاظت IP40 مطابق IEC 60529 – کلاس عایقی II |
| کاربری | مناسب برای مراکز داده، خطوط تولید، تابلوهای MCC و سیستمهای HVAC |
| سرعت عملکرد | واکنش لحظهای مغناطیسی (Instantaneous) در محدوده 5 تا 10 برابر جریان نامی |
| قابلیت کنترل | دارای پیچ تنظیم برای حفاظت حرارتی و مغناطیسی روی تریپ یونیت TM-D |
| دوام مکانیکی | 20000 سیکل مکانیکی |
| نوع حفاظت | LI (حرارتی–مغناطیسی) مطابق استاندارد IEC 60947-2 |
| عمر سیکل الکتریکی / مکانیکی | 20000 سیکل مکانیکی / 10000 سیکل الکتریکی در 440 ولت In |
| گشتاور توصیهشده نصب | 5 تا 7 نیوتنمتر برای پیچهای ترمینال |
| تعداد کنتاکت (موقعیت) پل | سه پل حفاظتی (3P) |
| ابعاد | فاصله اتصالات 35 میلیمتر استاندارد NSX |
| قابلیت اضافه شدن | پشتیبانی از نصب لوازم جانبی الکتریکی تا ۵ ماژول (Slot) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 2.4 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سه پل اشنایدر مدل LV431671 از خانواده ComPacT NSX250H با ظرفیت قطع ۷۰kA در ولتاژ ۴۱۵ ولت AC، انتخابی حرفهای برای حفاظت از مدارهای قدرت صنعتی است. تریپ یونیت TM-D این مدل با تنظیمات دقیق حرارتی و مغناطیسی، ایمنی کامل در برابر اضافهبار و اتصال کوتاه را تضمین میکند. بدنه مستحکم، طراحی فشرده و سازگاری با سیستمهای مانیتورینگ EcoStruxure باعث شده این کلید یکی از محبوبترین مدلهای سری NSX در پروژههای صنعتی ایران باشد.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک سه پل ۲۰۰ آمپر 70KA اشنایدر مدل LV431671 با تریپ یونیت TM-D
کلید اتوماتیک LV431671 از سری پیشرفته ComPacT NSX250H شرکت اشنایدر الکتریک، یکی از قویترین مدلهای حفاظت مدار در رنج ۲۰۰ آمپر است که با ظرفیت قطع ۷۰ kA در ولتاژ ۴۱۵ ولت AC عملکردی دقیق، سریع و ایمن را برای شبکههای قدرت صنعتی ارائه میدهد. این مدل با تریپ یونیت هوشمند TM-D (Thermal Magnetic) ترکیبی از حفاظت حرارتی در برابر اضافهبار و حفاظت مغناطیسی لحظهای در برابر اتصال کوتاه را فراهم میکند.
بدنه مقاوم کلید LV431671 از مواد مهندسی با کیفیت بالا ساخته شده و با طراحی فشرده (۱۰۵×۱۶۱×۸۶ میلیمتر) امکان نصب آسان در تابلوهای برق فشرده را فراهم میسازد. این تجهیز قابلیت نصب افقی یا عمودی را دارد و در دمای کاری منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد بدون افت عملکرد عمل میکند.
تریپ یونیت TM-D با تنظیم حرارتی قابل انتخاب بین ۰٫۷ تا ۱ × In (۱۴۰ تا ۲۰۰ آمپر) و حفاظت مغناطیسی ۵ تا ۱۰ × In (۱۰۰۰ تا ۲۰۰۰ آمپر)، انعطافپذیری فوقالعادهای در تنظیم رفتار حفاظتی کلید ارائه میدهد. زمان تأخیر حرارتی در محدوده ۱۲۰ تا ۴۰۰ ثانیه در ۱٫۵×In ثابت است تا از تریپ ناخواسته در هنگام راهاندازی موتور جلوگیری شود.
این مدل با درجه حفاظت IP40 و کلاس عایقی II ایمنی بالایی در تابلوهای توزیع اصلی، مراکز داده و سیستمهای اتوماسیون صنعتی تضمین میکند. دوام مکانیکی ۲۰ هزار سیکل و عمر الکتریکی ۱۰ هزار سیکل در ۴۴۰ ولت In نشانهای از کیفیت ساخت بالای اشنایدر الکتریک است.
کلید اتوماتیک LV431671 از نظر استاندارد بینالمللی IEC 60947-2 تأیید شده و قابلیت نصب تجهیزات جانبی شامل رله شنت (MX)، رله آندر ولتاژ (MN)، کیت دسته گردان و ماژولهای سیگنالینگ را دارد. این کلید با سیستمهای هوشمند EcoStruxure Power Monitoring Expert نیز سازگار بوده و برای مانیتورینگ، کنترل و بهینهسازی انرژی در پروژههای صنعتی مدرن ایدهآل است.
ویژگیهای زیستمحیطی (Eco Profile)
| ویژگی | مقدار / توضیح |
|---|---|
| انطباق با RoHS و REACh | بله – بدون مواد مضر |
| مواد فاقد PVC | بله |
| بستهبندی قابل بازیافت | بله، از مقوای بازیافتی بدون پلاستیک یکبارمصرف |
| برنامه Circularity اشنایدر | Use Better – Use Longer – Use Again |
| ردپای کربن چرخه عمر | ۶۲۹ kg CO₂e |
کاربرد در صنایع مختلف
کلید اتوماتیک LV431671 برای استفاده در تابلوهای توزیع اصلی کارخانهها، مراکز داده، خطوط تولید، سیستمهای HVAC، صنایع نفت، گاز و پتروشیمی طراحی شده است. ظرفیت قطع ۷۰ کیلوآمپر، ساختار فشرده و تنظیمات دقیق TM-D باعث شده این مدل در پروژههای صنعتی سنگین بهعنوان گزینهای حرفهای و قابل اعتماد شناخته شود.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 200 آمپر 70 کیلو حفاظت TM-D |
| سری محصول | ComPacT NSX250H |
| کد فنی کالا | LV431671 |
| نوع نصب | ثابت (Fixed Mounting) |
| ولتاژ عملکرد | 690 ولت AC در فرکانس 50/60 هرتز |
| کاربرد | حفاظت از مدارهای توزیع قدرت در تابلوهای برق صنعتی و ساختمانی |
| نوع فرمان | اهرمی (Toggle) دستی با طراحی ارگونومیک |
| سازگاری با کلید | سازگار با تجهیزات جانبی سری NSX شامل رله شنت، رله آندرولتاژ و دسته گردان خارجی |
| نوع ولتاژ تغذیه | AC 50/60Hz |
| مصرف انرژی | توان تلفاتی هر پل 15.4 وات |
| طراحی | سه پل (3P/3D) با ابعاد 105×161×86 میلیمتر |
| ایمنی | درجه حفاظت IP40 مطابق IEC 60529 – کلاس عایقی II |
| کاربری | مناسب برای مراکز داده، خطوط تولید، تابلوهای MCC و سیستمهای HVAC |
| سرعت عملکرد | واکنش لحظهای مغناطیسی (Instantaneous) در محدوده 5 تا 10 برابر جریان نامی |
| قابلیت کنترل | دارای پیچ تنظیم برای حفاظت حرارتی و مغناطیسی روی تریپ یونیت TM-D |
| دوام مکانیکی | 20000 سیکل مکانیکی |
| نوع حفاظت | LI (حرارتی–مغناطیسی) مطابق استاندارد IEC 60947-2 |
| عمر سیکل الکتریکی / مکانیکی | 20000 سیکل مکانیکی / 10000 سیکل الکتریکی در 440 ولت In |
| گشتاور توصیهشده نصب | 5 تا 7 نیوتنمتر برای پیچهای ترمینال |
| تعداد کنتاکت (موقعیت) پل | سه پل حفاظتی (3P) |
| ابعاد | فاصله اتصالات 35 میلیمتر استاندارد NSX |
| قابلیت اضافه شدن | پشتیبانی از نصب لوازم جانبی الکتریکی تا ۵ ماژول (Slot) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 2.4 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
تفاوت اصلی در ظرفیت قطع (Breaking Capacity) است.
مدل LV431671 از نوع NSX250H با ظرفیت قطع ۷۰kA در ۴۱۵ ولت AC است،
در حالیکه مدلهای LV431631 (NSX250N) و LV431641 (NSX250F) به ترتیب ظرفیت قطع ۵۰kA و ۳۶kA دارند.
بنابراین LV431671 برای مدارهایی با جریان اتصال کوتاه بالا انتخاب ایدهآلتری محسوب میشود.
تریپ یونیت TM-D (Thermal Magnetic) این مدل دو بخش تنظیم دارد:
-
حفاظت حرارتی (Ir): قابل تنظیم از ۰٫۷ تا ۱ × In یعنی ۱۴۰ تا ۲۰۰ آمپر
-
حفاظت مغناطیسی (Ii): قابل تنظیم بین ۵ تا ۱۰ × In یعنی ۱۰۰۰ تا ۲۰۰۰ آمپر
این تنظیمات اجازه میدهند تا رفتار حفاظتی کلید دقیقاً مطابق نیاز مدار و نوع بار تنظیم شود.
بله ✅ کلید LV431671 کاملاً با سیستم EcoStruxure Power Monitoring Expert سازگار است.
با افزودن اکسسوریهایی مانند رله شنت (MX)، رله آندر ولتاژ (MN)، کیت دسته گردان خارجی و ماژول سیگنالینگ،
میتوان آن را در شبکههای هوشمند برق و سیستمهای مدیریت انرژی دیجیتال اشنایدر بهکار برد.
کلید LV431671 دارای دوام مکانیکی ۲۰٬۰۰۰ سیکل و دوام الکتریکی ۱۰٬۰۰۰ سیکل در ۴۴۰ ولت In است.
این مقادیر در کنار بدنه مقاوم و طراحی صنعتی ComPacT NSX، تضمینکننده عمر طولانی و پایداری عملکرد در پروژههای سنگین صنعتی است.
بله ✅ تمامی مدلهای LV431671 عرضهشده توسط شرکت صنعت روز،
اورجینال شرکت Schneider Electric فرانسه هستند و همراه با ۱۸ ماه گارانتی شرکتی،
تضمین اصالت کالا، مشاوره فنی تخصصی و پشتیبانی ۲۴ ساعته ارائه میشوند.
شرکت صنعت روز بهعنوان بزرگترین تأمینکننده تجهیزات برق صنعتی و ساختمانی در ایران،
تمامی سریهای ComPacT NSX را با خدمات کامل نصب و پشتیبانی ارائه میکند.
