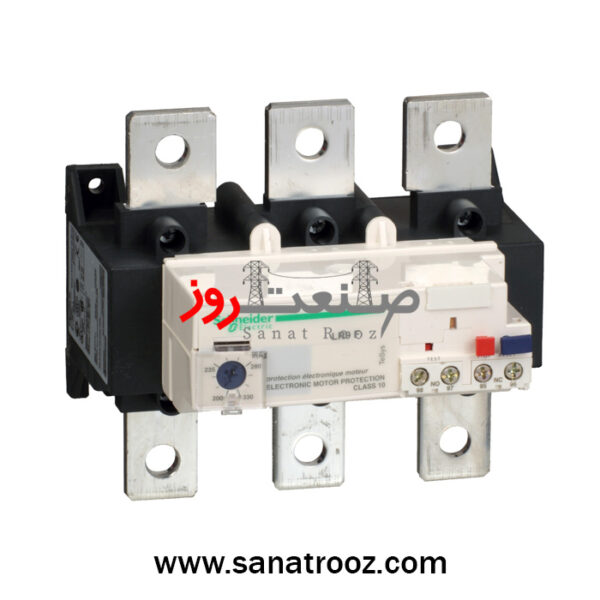

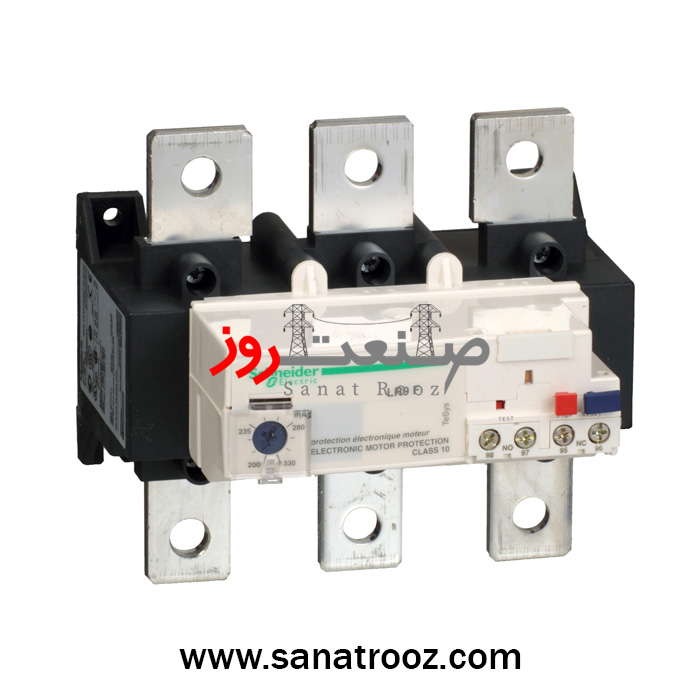

بیمتال ۳۸۰ تا ۶۳۰ آمپر تیپ F اشنایدر الکتریک
TeSys LRF - electronic thermal overload relay - 380...630 A - class 10
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 380 تا 630 آمپر تیپ F اشنایدر الکتریک |
| سری محصول | TeSys LRF (سری LR9F) |
| کد فنی کالا | LR9F7381 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | بدون نیاز به تغذیه (Electronic Thermal) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار و خطای فاز |
| نوع فرمان / کنترل | Test قرمز – Reset قرمز – کلید STOP – نشانگر Trip |
| سازگاری با کنتاکتور | LC1F400…LC1F630 و LC1F800 |
| نوع ولتاژ تغذیه | ندارد |
| مصرف انرژی / جریان کمکی | جریان بیبار ≤5mA – پیام خطا 0…150mA |
| طراحی / ابعاد دقیق | ارتفاع 228.8mm – عرض 193mm – عمق 127.6mm |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60255-8 / IEC 60255-17 / EN 60947-4-1 / VDE 0660 / UL / CSA / UKCA |
| کاربری | موتورهای توان بالا، پمپهای صنعتی، کمپرسورها، تجهیزات انتقال مواد |
| سرعت عملکرد خطای فاز | قطع در 4 ثانیه ±20% مطابق IEC 60947-4-1 |
| قابلیت کنترل | 1NO + 1NC – تنظیم جریان با Dial سفید |
| گشتاور توصیهشده نصب | مدار فرمان: 1.2 N·m – مدار قدرت: 58 N·m (ترمینال M12) |
| عمر الکتریکی / مکانیکی / سختی محیطی | ولتاژ ضربه 8kV – ESD تا 8kV – مقاومت RF تا 10V/m – آتشپذیری 850°C – IP20 |
| دوام مکانیکی (لرزش و شوک) | لرزش 2Gn – شوک 13Gn مطابق IEC 60068-2-7/6 |
| نوع حفاظت | Class 10 |
| قابلیت اضافه شدن | امکان اتصال در سیستمهای کنترل موتور و تابلوهای قدرت |
| تعداد کنتاکت کمکی | 1NO + 1NC (مدار فرمان) |
| بازه تنظیم جریانی | 380 تا 630 آمپر |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 4.16 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال الکترونیکی اشنایدر الکتریک LR9F7381 با رنج 380 تا 630 آمپر، یک رله حفاظتی قدرتمند برای موتورهای سهفاز توان بالا است که حفاظت Class 10، تشخیص سریع خطای فاز، مقاومت در برابر لرزش و شوک و سازگاری کامل با کنتاکتورهای سری LC1F را ارائه میدهد. این محصول اورجینال همراه با گارانتی ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط

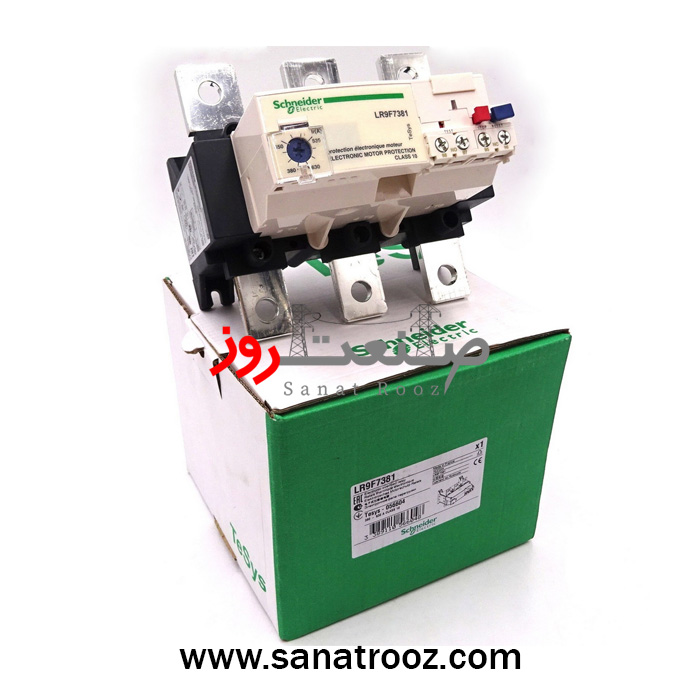

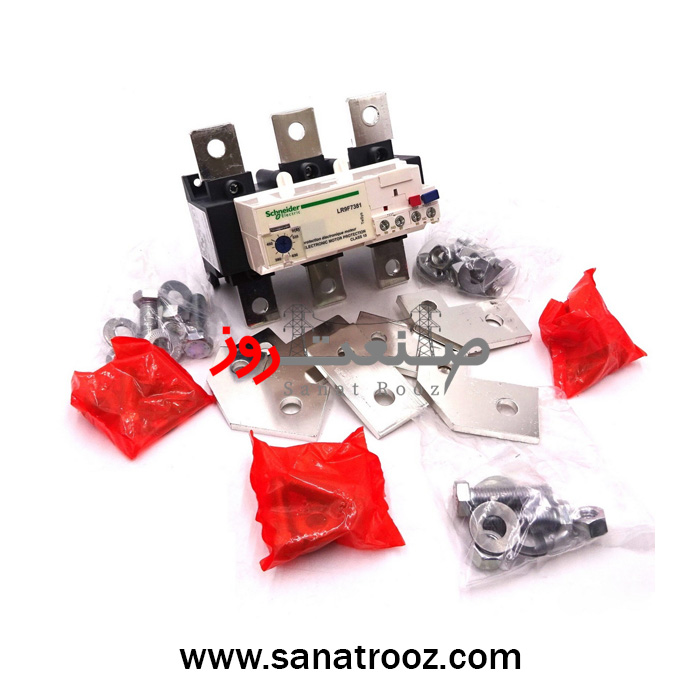

بیمتال ۳۸۰ تا ۶۳۰ آمپر اشنایدر الکتریک – LR9F7381
بیمتال LR9F7381 از خانواده قدرتمند TeSys LRF، یکی از تخصصیترین رلههای حرارتی الکترونیکی اشنایدر الکتریک برای حفاظت موتورهای سهفاز توان بسیار بالا است. این مدل برای شرایطی طراحی شده که در آن تجهیزات صنعتی با شدت جریان سنگین، بارهای مکانیکی متغیر و محیطهای پرتنش روبهرو هستند و حفاظت دقیق، سریع و مطمئن اهمیت حیاتی دارد.
این بیمتال با بازه جریانی ۳۸۰ تا ۶۳۰ آمپر، محافظت کلاس Class 10 را ارائه میدهد و با ترکیب فناوری حرارتی-الکترونیکی، میزان دقت عملکرد حفاظتی را به شکل قابلتوجهی افزایش میدهد. این قابلیت باعث کاهش ریسک سوختگی سیمپیچ، جلوگیری از داغی بیش از حد و بهبود راندمان موتور در چرخه کاری مداوم میشود.
پشتیبانی از تشخیص خودکار خطای فاز با زمان قطع ۴ ثانیه ±۲۰% مطابق استاندارد IEC 60947-4-1، باعث شده LR9F7381 گزینهای ایدهآل برای سیستمهایی باشد که در برابر نوسانات شبکه و عدم تعادل فازی آسیبپذیر هستند. این ویژگی عملکرد موتور را در بلندمدت پایدار نگه میدارد و خطر توقف ناگهانی خط تولید را به حداقل میرساند.
این مدل بهصورت کامل با کنتاکتورهای توان بالا از سری LC1F400 تا LC1F630 و LC1F800 سازگار است. این سازگاری مستقیم، عملیات نصب را سادهتر کرده و قابلیت اطمینان سیستم حفاظت و فرمان موتور را افزایش میدهد. وجود سازگاری استاندارد با این کنتاکتورها موجب یکپارچگی کامل سیستمهای MCC و تابلوهای قدرت میشود.
طراحی فیزیکی این بیمتال با ابعاد ۲۲۸.۸×۱۹۳×۱۲۷.۶ میلیمتر و وزن ۴.۱۶ کیلوگرم، نشانهای از ساختار صنعتی قدرتمند و استحکام بالای محصول است. این مدل برای تحمل شرایط کاری سخت مانند تغییرات دمایی شدید، ارتعاشات مکانیکی، ضربات ناگهانی و نویزهای الکترومغناطیسی سنگین طراحی شده است.
از نظر پایداری محیطی، LR9F7381 مطابق استانداردهای IEC 60068 میتواند لرزش 2Gn و شوک مکانیکی 13Gn را تحمل کند. مقاومت فوقالعاده در برابر ESD تا 8kV، ولتاژ ضربه 8kV و تداخلات رادیویی 10V/m، این بیمتال را برای استفاده در محیطهای صنعتی سنگین، تابلوهای قدرت و مراکز کنترل موتور بسیار مناسب میسازد.
وجود کلیدهای Test، Reset و STOP روی بدنه بیمتال، کاربر را قادر میسازد قبل از راهاندازی یا پس از وقوع خطا بهصورت دقیق سیستم را بررسی و ریست کند. همچنین یک زوج کنتاکت کمکی 1NO + 1NC امکان اتصال این بیمتال به مدار فرمان، annunciator، PLC یا سیستمهای مانیتورینگ صنعتی را فراهم میکند.
در کاربردهای صنعتی مانند صنایع نفت و گاز، فولاد، سیمان، معادن، ایستگاههای پمپاژ آب، کمپرسورهای سنگین، تجهیزات انتقال مواد و سیستمهای تولید ۲۴/۷، این بیمتال یکی از مطمئنترین و پایدارترین راهحلهای حفاظتی موتور محسوب میشود.
استفاده از این بیمتال در سیستمهای قدرت باعث کاهش چشمگیر خرابی موتور، افزایش طول عمر تجهیزات و حفظ ثبات عملکرد خط تولید میشود. عملکرد بدون نیاز به تغذیه کمکی، نصب استاندارد و طراحی صنعتی مقاوم، این مدل را به انتخابی حرفهای برای پروژههای کلیدی تبدیل میکند.
این محصول اورجینال، با گارانتی معتبر ۱۸ ماهه و کیفیت اصلی اشنایدر الکتریک، توسط شرکت صنعت روز عرضه میشود؛ تا کاربران صنعتی بتوانند با اطمینان کامل و بدون نگرانی از بابت اصالت و کارایی، این تجهیز حیاتی را در پروژههای خود به کار گیرند.
🏭 کاربرد در صنایع مختلف
صنایع سنگین شامل فولاد، سیمان، پتروشیمی و معدن
کمپرسورهای فشار بالا و تجهیزات هوای فشرده صنعتی
سیستمهای پمپاژ آب، آبشیرینکنها و بوسترپمپهای توان بالا
فنها، بلوئرها و تجهیزات تهویه صنعتی بزرگ
نوار نقالهها و ماشینآلات انتقال مواد
تابلوهای توزیع توان بالا و مراکز کنترل موتور (MCC)
خطوط تولید مداوم که نیاز به حفاظت پایدار و بدون توقف دارند
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 380 تا 630 آمپر تیپ F اشنایدر الکتریک |
| سری محصول | TeSys LRF (سری LR9F) |
| کد فنی کالا | LR9F7381 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | بدون نیاز به تغذیه (Electronic Thermal) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار و خطای فاز |
| نوع فرمان / کنترل | Test قرمز – Reset قرمز – کلید STOP – نشانگر Trip |
| سازگاری با کنتاکتور | LC1F400…LC1F630 و LC1F800 |
| نوع ولتاژ تغذیه | ندارد |
| مصرف انرژی / جریان کمکی | جریان بیبار ≤5mA – پیام خطا 0…150mA |
| طراحی / ابعاد دقیق | ارتفاع 228.8mm – عرض 193mm – عمق 127.6mm |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60255-8 / IEC 60255-17 / EN 60947-4-1 / VDE 0660 / UL / CSA / UKCA |
| کاربری | موتورهای توان بالا، پمپهای صنعتی، کمپرسورها، تجهیزات انتقال مواد |
| سرعت عملکرد خطای فاز | قطع در 4 ثانیه ±20% مطابق IEC 60947-4-1 |
| قابلیت کنترل | 1NO + 1NC – تنظیم جریان با Dial سفید |
| گشتاور توصیهشده نصب | مدار فرمان: 1.2 N·m – مدار قدرت: 58 N·m (ترمینال M12) |
| عمر الکتریکی / مکانیکی / سختی محیطی | ولتاژ ضربه 8kV – ESD تا 8kV – مقاومت RF تا 10V/m – آتشپذیری 850°C – IP20 |
| دوام مکانیکی (لرزش و شوک) | لرزش 2Gn – شوک 13Gn مطابق IEC 60068-2-7/6 |
| نوع حفاظت | Class 10 |
| قابلیت اضافه شدن | امکان اتصال در سیستمهای کنترل موتور و تابلوهای قدرت |
| تعداد کنتاکت کمکی | 1NO + 1NC (مدار فرمان) |
| بازه تنظیم جریانی | 380 تا 630 آمپر |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 4.16 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این بیمتال برای حفاظت موتورهای سهفاز فوق سنگین با جریان 380 تا 630 آمپر طراحی شده است و در کاربردهایی مانند پمپهای فشارقوی، کمپرسورهای صنعتی، نوار نقالههای سنگین، فنهای بزرگ و سیستمهای MCC در پروژههای توان بالا استفاده میشود.
بله. این مدل مطابق IEC 60947-4-1 مجهز به تشخیص عدم تعادل فاز است و در صورت بروز خطای فازی، در حدود ۴ ثانیه ±20% مدار موتور را قطع میکند تا از گرمشدن و آسیب سیمپیچ جلوگیری شود.
این بیمتال با کنتاکتورهای LC1F400، LC1F500، LC1F630 و LC1F800 سازگار است و میتواند بهصورت مستقیم روی آنها نصب شود. این سازگاری نصب تابلو و کنترل موتورهای توان بالا را بسیار ساده و قابل اعتماد میکند.
بله. LR9F7381 در برابر لرزش 2Gn، شوک 13Gn، تخلیه الکترواستاتیک 8kV، ولتاژ ضربه 8kV و نویز رادیویی 10V/m مقاوم است. این خصوصیات آن را به گزینهای ایدهآل برای محیطهای سنگین و تابلوهای قدرت تبدیل میکند.
خیر. این بیمتال یک رله حرارتی الکترونیکی بدون نیاز به منبع تغذیه خارجی است و عملکرد حفاظتی آن فقط بر پایه تشخیص حرارتی الکترونیکی انجام میشود. این موضوع نصب و راهاندازی را سادهتر و عملکرد را پایدارتر میکند.
