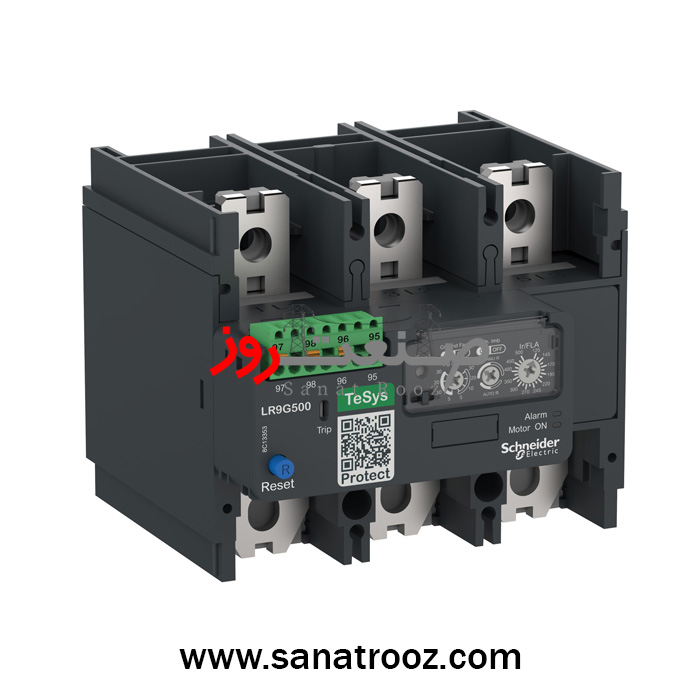

بیمتال ۱۲۵ تا ۵۰۰ آمپر سری G اشنایدر الکتریک
Electronic thermal overload relay,TeSys Giga,125-500 A,class 5E-30E,push-in control connection
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 125 تا 500 آمپر سری G اشنایدر الکتریک |
| سری محصول | TeSys LRG (سری G) |
| کد فنی کالا | LR9G500 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | 24…500V AC (50/60Hz) / 24…250V DC (مدار کنترل) |
| کاربرد | حفاظت موتور سهفاز در برابر اضافهبار، فازلاس، عدم تعادل فاز، اتصال زمین |
| نوع فرمان | LED وضعیت – Trip Indicator – ریست دستی و اتوماتیک |
| سازگاری با کلید / کنتاکتور | سازگار با کنتاکتورهای سری G (LC1G500 و همرده) |
| نوع ولتاژ تغذیه کنترل | 24…500V AC / 24…250V DC (Push-in terminals) |
| مصرف انرژی / جریان ترمینال | Ith = 5A / تریپ 1.125 ± 0.07 In |

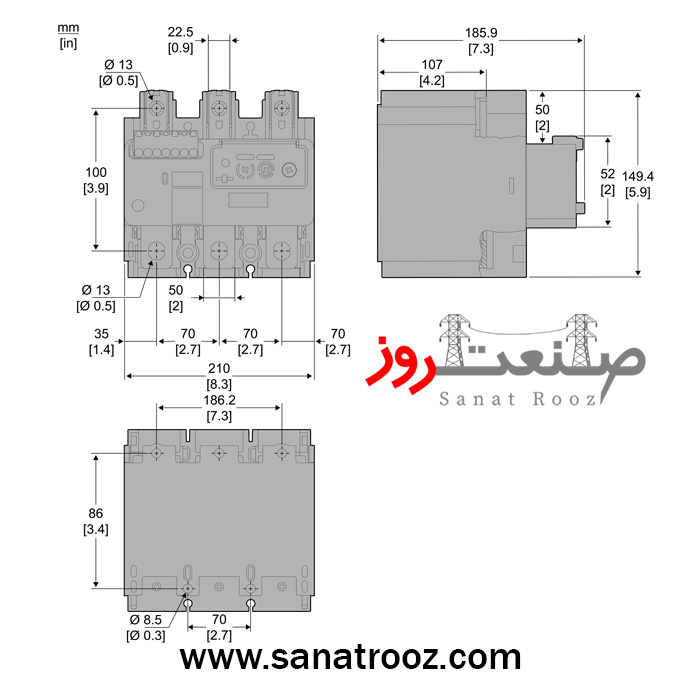

| طراحی / ابعاد دقیق | ارتفاع 114mm – عرض 140mm – عمق 140mm |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60947-5-1 / UL / CSA / JIS / ATEX / UKCA / CB Scheme |
| کاربری | موتورهای سنگین، پمپهای توان بالا، فنها، کمپرسورها، خطوط تولید |
| سرعت عملکرد حفاظتی | فازلاس: 0–4s / ایمبالانس: 0–5s / اتصال زمین: 0–1s |
| قابلیت کنترل | 1NO + 1NC – LED – قابلیت اتصال فرمانی Push-in |
| دوام مکانیکی | 7000 سیکل – مقاومت شوک 15Gn – لرزش 6Gn |
| نوع حفاظت | Class 5E تا Class 30E – حفاظت کامل اضافهبار (Electronic) |
| گشتاور نصب | 35 N·m (صفحه اتصالات) |
| عمر سیکل / شرایط محیطی | دمای عملکرد −25 تا +60°C – IP2X – EMC تا 20V/m – تحمل ولتاژ ضربه 8kV |
| قابلیت اضافه شدن | اتصال سریع Push-in – سازگاری با PLC – امکان نصب روی صفحه |
| تعداد کنتاکت کمکی | 1NO + 1NC |
| بازه تنظیم جریانی | 125 تا 500 آمپر |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 1.3 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال الکترونیکی اشنایدر الکتریک LR9G500 با رنج 125 تا 500 آمپر، یک رله حفاظتی پیشرفته برای موتورهای سنگین است که حفاظت Class 5E تا 30E، تشخیص خطای فاز، LED وضعیت و مقاومت بالا در EMC و لرزش را ارائه میدهد. این محصول اورجینال همراه با گارانتی ۱۸ ماهه از شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
بیمتال ۱۲۵ تا ۵۰۰ آمپر سری G – Schneider LR9G500
بیمتال LR9G500 یکی از قویترین و پیشرفتهترین رلههای حفاظتی اشنایدر الکتریک در سری TeSys Giga است که برای حفاظت موتورهای سهفاز سنگین در بازه جریان ۱۲۵ تا ۵۰۰ آمپر طراحی شده است. این مدل با تکیه بر فناوری حرارتی-الکترونیکی (Electronic Thermal Protection) دقت عملکرد بسیار بالایی را در مقایسه با بیمتالهای نسل قدیمی ارائه میدهد و حفاظت موتور را در سطحی کاملاً حرفهای تأمین میکند.
طراحی LR9G500 بر مبنای استاندارد IEC 60947 انجام شده و قابلیتهای حفاظتی آن شامل حفاظت اضافهبار، تشخیص فازلاس، تشخیص عدم تعادل فاز و حفاظت اتصال زمین میباشد. این سطح از حفاظت در موتورهایی که با بارهای متغیر و شرایط محیطی خشن مواجهاند اهمیت ویژهای دارد، زیرا کوچکترین خطا در چنین سیستمهایی ممکن است باعث توقف کامل خط تولید شود.
رله LR9G500 از Class 5E تا Class 30E پشتیبانی میکند، به این معنا که میتوان زمان قطع بیمتال را دقیقاً مطابق نیاز موتور تنظیم کرد. این ویژگی باعث میشود موتورهایی که راهاندازی سنگین، جریان هجومی شدید یا شرایط بارگذاری متفاوت دارند، در بهترین حالت ممکن محافظت شوند و عمر مفید تجهیزات افزایش یابد.
یکی از نقاط قوت کلیدی این مدل، مقاومت بسیار بالای آن در برابر شرایط محیطی سخت است. این بیمتال در برابر لرزش تا 6Gn، شوک مکانیکی تا 15Gn و تداخلات الکترومغناطیسی تا 20V/m مقاوم است. این مشخصات باعث میشود LR9G500 برای کاربردهایی مانند صنایع فولاد، سیمان، معدن، پتروشیمی و خطوط تولید ۲۴ ساعته گزینهای ایدهآل باشد.
از نمایشگر LED وضعیت و نشانگر Trip گرفته تا قابلیت Reset دستی و خودکار، همگی به گونهای طراحی شدهاند که کنترل و مانیتورینگ سیستم برای تکنسینها ساده و سریع باشد. همچنین خروجیهای کمکی 1NO + 1NC امکان اتصال این بیمتال را به تجهیزات فرمان، PLCها و سیستمهای هشدار فراهم میکند.
این بیمتال از نظر معماری نصب، برای سازگاری کامل با کنتاکتورهای سری G مانند LC1G500 طراحی شده است. چنین یکپارچگی استاندارد باعث میشود نصب تجهیزات بسیار سریعتر انجام شود و نیاز به سیمبندی مجدد یا اضافهکاری در تابلو وجود نداشته باشد. وجود ترمینالهای Push-in نیز فرآیند اتصال سیمها را ایمن و بدون خطای انسانی میکند.
ابعاد این محصول ۱۴۰ × ۱۴۰ × ۱۱۴ میلیمتر و وزن آن ۱.۳ کیلوگرم است؛ ترکیبی که نشاندهنده ساختاری مقاوم، پایدار و مناسب استفاده در تابلوهای قدرت میباشد. این طراحی باعث میشود نصب، سرویس و تعویض بیمتال در شرایط عملیاتی بسیار سادهتر باشد.
در کاربردهای صنعتی سنگین مانند پمپهای توان بالا، آسیابها، فنهای بزرگ، کمپرسورهای صنعتی، نوار نقالهها و سیستمهای انتقال مواد، استفاده از LR9G500 دقت و پایداری سیستم حفاظتی را به شکل چشمگیری افزایش میدهد. واکنش سریع این رله در برابر خطای فاز (۰–۴ ثانیه) و عدم تعادل فاز (۰–۵ ثانیه) از آسیبهای حرارتی جلوگیری کرده و مانع از توقف ناگهانی موتور میشود.
به لطف طراحی نسل جدید سری G، این بیمتال با ولتاژهای ۲۴ تا ۵۰۰ ولت AC و ۲۴ تا ۲۵۰ ولت DC سازگار است و به خوبی میتواند در کنار سیستمهای اتوماسیون و PLC فعالیت کند.
این محصول به صورت اورجینال و همراه با گارانتی معتبر ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود تا کاربران صنعتی بتوانند بهترین و قابلاعتمادترین رله حفاظتی اشنایدر الکتریک را برای پروژههای سنگین خود انتخاب کنند.
🏭 کاربرد در صنایع مختلف
-
صنایع سنگین مانند فولاد، سیمان، معدن و پتروشیمی
-
پمپهای توان بالا و بوسترپمپهای صنعتی
-
کمپرسورها، فنها و تهویه صنعتی بزرگ
-
نوار نقالهها و سیستمهای انتقال مواد
-
خطوط تولید مداوم با ساعات کاری طولانی
-
تابلوهای قدرت و مراکز کنترل موتور (MCC)
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 125 تا 500 آمپر سری G اشنایدر الکتریک |
| سری محصول | TeSys LRG (سری G) |
| کد فنی کالا | LR9G500 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | 24…500V AC (50/60Hz) / 24…250V DC (مدار کنترل) |
| کاربرد | حفاظت موتور سهفاز در برابر اضافهبار، فازلاس، عدم تعادل فاز، اتصال زمین |
| نوع فرمان | LED وضعیت – Trip Indicator – ریست دستی و اتوماتیک |
| سازگاری با کلید / کنتاکتور | سازگار با کنتاکتورهای سری G (LC1G500 و همرده) |
| نوع ولتاژ تغذیه کنترل | 24…500V AC / 24…250V DC (Push-in terminals) |
| مصرف انرژی / جریان ترمینال | Ith = 5A / تریپ 1.125 ± 0.07 In |
| طراحی / ابعاد دقیق | ارتفاع 114mm – عرض 140mm – عمق 140mm |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60947-5-1 / UL / CSA / JIS / ATEX / UKCA / CB Scheme |
| کاربری | موتورهای سنگین، پمپهای توان بالا، فنها، کمپرسورها، خطوط تولید |
| سرعت عملکرد حفاظتی | فازلاس: 0–4s / ایمبالانس: 0–5s / اتصال زمین: 0–1s |
| قابلیت کنترل | 1NO + 1NC – LED – قابلیت اتصال فرمانی Push-in |
| دوام مکانیکی | 7000 سیکل – مقاومت شوک 15Gn – لرزش 6Gn |
| نوع حفاظت | Class 5E تا Class 30E – حفاظت کامل اضافهبار (Electronic) |
| گشتاور نصب | 35 N·m (صفحه اتصالات) |
| عمر سیکل / شرایط محیطی | دمای عملکرد −25 تا +60°C – IP2X – EMC تا 20V/m – تحمل ولتاژ ضربه 8kV |
| قابلیت اضافه شدن | اتصال سریع Push-in – سازگاری با PLC – امکان نصب روی صفحه |
| تعداد کنتاکت کمکی | 1NO + 1NC |
| بازه تنظیم جریانی | 125 تا 500 آمپر |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 1.3 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این بیمتال برای حفاظت موتورهای سهفاز توان بالا با جریان 125 تا 500 آمپر طراحی شده و در سیستمهایی مانند پمپهای فشارقوی، کمپرسورهای صنعتی، فنهای بزرگ، نوار نقالهها، آسیابها و خطوط تولید سنگین کاربرد دارد. دقت عملکرد آن برای موتورهای با راهاندازی سنگین کاملاً مناسب است.
بله. این مدل قابلیتهای حفاظتی زیر را پشتیبانی میکند:
-
Phase Loss (فازلاس): واکنش در ۰ تا ۴ ثانیه
-
Phase Imbalance (عدم تعادل فاز): واکنش در ۰ تا ۵ ثانیه
-
Ground Fault (اتصال زمین): واکنش در ۰ تا ۱ ثانیه
این عملکرد سریع از آسیب حرارتی و توقف ناگهانی موتور جلوگیری میکند.
این مدل به صورت استاندارد با کنتاکتورهای سری G سازگار است، مخصوصاً:
-
LC1G500
-
مدلهای همرده در رنجهای مجاور
این سازگاری امکان نصب مستقیم، بدون نیاز به تغییرات و سیمبندی اضافه را فراهم میکند.
LR9G500 برای محیطهای صنعتی خشن طراحی شده و دارای ویژگیهای زیر است:
-
مقاومت لرزش: 6Gn
-
مقاومت شوک: 15Gn
-
EMC تا 20V/m
-
تحمل ولتاژ ضربه: 8kV
-
ESD تا 8kV
این مشخصات آن را برای استفاده در تابلوهای قدرت، MCC و محیطهای صنعتی پرنویز بسیار مناسب میکند.
تفاوتهای کلیدی شامل:
-
عملکرد حرارتی-الکترونیکی با دقت بالاتر
-
تنظیم گسترده Class 5E تا 30E
-
سرعت واکنش سریعتر
-
سازگاری بهتر با PLC و اتوماسیون
-
مقاومت محیطی و مکانیکی بسیار بیشتر
به همین دلیل LR9G500 یکی از انتخابهای استاندارد برای پروژههای سنگین است.
