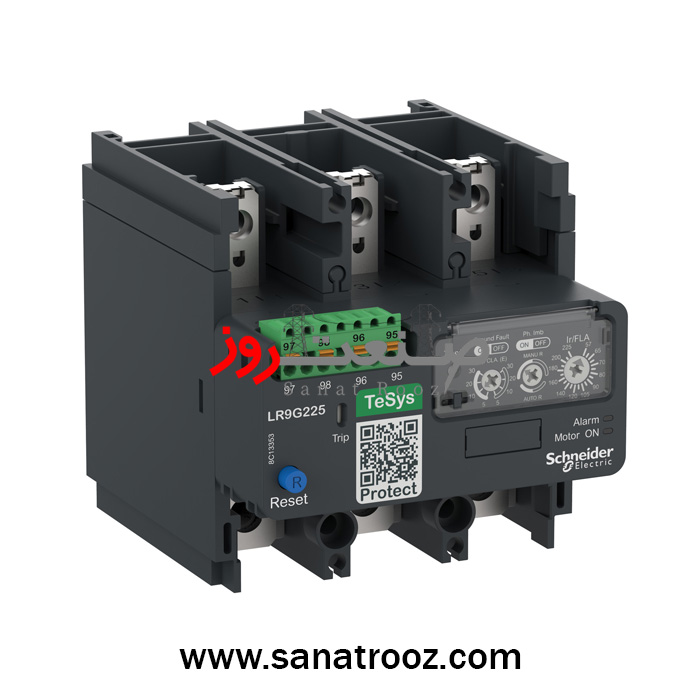

بیمتال ۲۸ تا ۱۶۰ آمپر سری G اشنایدر الکتریک
Electronic thermal overload relay,TeSys Giga,28-115 A,class 5E-30E,push-in control connection
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 28 تا 115 آمپر سری G اشنایدر الکتریک |
| سری محصول | TeSys LRG – سری G |
| کد فنی کالا | LR9G115 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | 24…500 ولت AC / 24…250 ولت DC (مدار کنترل) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار، خطای فاز، عدم تعادل فاز و اتصال زمین |
| نوع فرمان / کنترل | حالت Reset اتوماتیک و دستی، LED وضعیت، Trip Indicator |
| سازگاری با کنتاکتور | سازگار با کنتاکتورهای سری G (LC1G115، LC1G150 و مشابه) |
| نوع ولتاژ تغذیه | نیاز به ولتاژ کمکی (Aux) برای مدار کنترل: 24–500VAC / 24–250VDC |
| مصرف انرژی / جریان کمکی | جریان آزاد هوا 5A / جریان پیام خطا 0…150mA |
| طراحی / ابعاد دقیق | ارتفاع 107mm – عرض 105mm – عمق 126mm (طبق صفحه 2 و تصویر صفحه 8) |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60947-5-1 / UL / CSA / ATEX / UKCA / CCC |
| کاربری | موتورهای صنعتی سنگین، پمپها، کمپرسورها، فنهای بزرگ، تجهیزات صنعتی |
| گشتاور پیشنهادی نصب | 18 N·m برای ترمینالها |
| عمر الکتریکی / محیطی | EMC کامل – ایمنی رادیویی 20V/m – IP2X – بازه دمای عملکرد -25 تا 60°C |
| سرعت عملکرد خطای فاز | فازلاس: 0…4 ثانیه / فاز ایمبالانس: 0…5 ثانیه |
| قابلیت کنترل | 1NO + 1NC – Local LED – رنج تریپ 1.125±0.07In |
| دوام مکانیکی | 7000 سیکل – مقاومت در شوک 15Gn – لرزش 6Gn |
| نوع حفاظت | Class 5E…30E مطابق IEC 60947-4-1 (قابل تنظیم) |
| قابلیت اضافه شدن | ورودی/خروجی فرمان Push-in – قابلیت اتصال به PLC و سیستم مانیتورینگ |
| تعداد کنتاکت کمکی | 1NO + 1NC |
| بازه تنظیم جریانی | 28 تا 115 آمپر (طبق دیتاشیت رسمی) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 0.8 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال الکترونیکی اشنایدر الکتریک LR9G115 با رنج 28 تا 115 آمپر، یک رله حفاظتی دقیق برای موتورهای سهفاز است که قابلیت تنظیم Class 5E تا 30E، تشخیص سریع خطای فاز، نمایش وضعیت LED و مقاومت بالا در برابر لرزش و EMC را ارائه میدهد. این محصول اورجینال همراه با گارانتی ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
بیمتال ۲۸ تا ۱۱۵ آمپر سری G – Schneider LR9G115
بیمتال LR9G115 از سری پیشرفته TeSys Giga – LRG یکی از جدیدترین و مدرنترین رلههای حفاظتی موتور در کلاس صنعتی اشنایدر الکتریک است. این تجهیز برای حفاظت دقیق موتورهای سهفاز در بازه ۲۸ تا ۱۱۵ آمپر طراحی شده و به لطف ساختار حرارتی الکترونیکی، عملکردی بسیار دقیقتر، پایدارتر و هوشمندتر نسبت به بیمتالهای نسل قبلی ارائه میدهد.
طراحی LR9G115 بر پایه استانداردهای IEC 60947 توسعه یافته و شامل حفاظتهای کامل اضافهبار، خطای فاز، عدم تعادل فاز، و اتصال زمین است؛ این یعنی در تمامی حالتهای غیرعادی شبکه، رله بدون تأخیر موتور را از مدار خارج کرده و در نتیجه از سوختگی سیمپیچ، افزایش دمای ناگهانی و فشارهای مکانیکی جلوگیری میکند.
این مدل برای نصب مستقیم روی کنتاکتورهای سری G (از جمله LC1G115 و LC1G150) توسعه یافته است. این سازگاری استاندارد، نصب سیستم را بسیار ساده کرده و امکان یکپارچگی کامل در تابلوهای قدرت و مراکز کنترل موتور (MCC) را فراهم میکند. طراحی ماژولار LR9G115 اجازه میدهد سیستم فرمان و قدرت بدون نیاز به اصلاحات اضافه در تابلو با یکدیگر هماهنگ شوند.
یکی از نقاط قوت این بیمتال، قابلیت تنظیم Class 5E تا Class 30E است که به کاربر اجازه میدهد زمان قطع را متناسب با نوع بار تنظیم کند. این موضوع برای موتورهایی با گشتاور راهاندازی سنگین (Heavy Start) اهمیت ویژهای دارد و باعث افزایش عمر مفید موتور میشود.
در بخش ایمنی، LR9G115 مجهز به LED نمایش وضعیت، نشانگر Trip، حالت Reset دستی و اتوماتیک، و کنتاکتهای فرمان 1NO + 1NC است. این امکانات، کنترل و مانیتورینگ سیستم را برای تکنسینها بسیار سادهتر و دقیقتر میکند.
از نظر مقاومتی، این بیمتال مطابق استانداردهای محیطی IEC 60068 تحمل لرزش 6Gn و شوک 15Gn را دارد. این ویژگیها آن را برای محیطهای صنعتی پرارتعاش، خطوط تولید سنگین، تابلوهای فضای باز و پروژههایی با فشار مکانیکی بالا کاملاً مناسب میسازد.
عملکرد این رله در برابر EMC فوقالعاده پایدار است و تحمل 20V/m در برابر امواج رادیویی، ایمنی الکترواستاتیک 8kV و ولتاژ ضربه 8kV را ارائه میدهد؛ موضوعی که در پستهای فشار ضعیف، کارخانجات سنگین و محیطهای پرنویز کاربرد حیاتی دارد.
بیمتال LR9G115 قادر است خطای فاز را بین ۰ تا ۴ ثانیه تشخیص دهد و در صورتی که نامتعادلی جریان در فازها رخ دهد، ظرف ۰ تا ۵ ثانیه دستور قطع صادر میکند. این سرعت واکنش بالا مانع از گرمشدن غیرعادی و آسیبهای حرارتی شدید میشود.
ابعاد این مدل ۱۰۷×۱۰۵×۱۲۶ میلیمتر است و وزن ۰.۸ کیلوگرمی آن نشاندهنده ساختار سبک اما مقاوم و مهندسیشده میباشد. این طراحی موجب نصب آسانتر و کاهش بار مکانیکی روی کنتاکتور میشود.
LR9G115 بهصورت کامل با سیستمهای کنترل دیجیتال و PLC سازگار است و امکان اتصال فرمانی را از طریق ترمینالهای Push-in فراهم میکند. این قابلیت، عملکرد رله را در سطحی بسیار حرفهای و مناسب پروژههای اتوماسیون صنعتی قرار میدهد.
این بیمتال برای کاربردهایی مانند پمپها، موتورهای صنعتی، کمپرسورها، فنهای بزرگ، خطوط انتقال مواد، و تجهیزات تولید پیوسته انتخابی بسیار ایدهآل است و قابلیت اطمینان آن در شرایط سخت کاری کاملاً اثبات شده است.
این محصول بهصورت اورجینال و همراه با گارانتی معتبر ۱۸ ماهه توسط شرکت صنعت روز ارائه میشود تا کاربران صنعتی و طراحان تابلو بتوانند با اطمینان کامل، حفاظت موتور را در بالاترین سطح استاندارد تأمین کنند.
🏭 کاربرد در صنایع مختلف
-
پمپهای صنعتی و سیستمهای بوستر
-
کمپرسورهای دوربالا و تجهیزات فشارقوی
-
موتورهای سنگین در خطوط تولید مداوم
-
فنهای بزرگ و سیستمهای تهویه صنعتی
-
نوار نقالهها و سازههای انتقال مواد
-
تابلوهای قدرت، MCC و ایستگاههای صنعتی
-
صنایع نفت، گاز، سیمان، فولاد، معدن و انرژی
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 28 تا 115 آمپر سری G اشنایدر الکتریک |
| سری محصول | TeSys LRG – سری G |
| کد فنی کالا | LR9G115 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | 24…500 ولت AC / 24…250 ولت DC (مدار کنترل) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار، خطای فاز، عدم تعادل فاز و اتصال زمین |
| نوع فرمان / کنترل | حالت Reset اتوماتیک و دستی، LED وضعیت، Trip Indicator |
| سازگاری با کنتاکتور | سازگار با کنتاکتورهای سری G (LC1G115، LC1G150 و مشابه) |
| نوع ولتاژ تغذیه | نیاز به ولتاژ کمکی (Aux) برای مدار کنترل: 24–500VAC / 24–250VDC |
| مصرف انرژی / جریان کمکی | جریان آزاد هوا 5A / جریان پیام خطا 0…150mA |
| طراحی / ابعاد دقیق | ارتفاع 107mm – عرض 105mm – عمق 126mm (طبق صفحه 2 و تصویر صفحه 8) |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60947-5-1 / UL / CSA / ATEX / UKCA / CCC |
| کاربری | موتورهای صنعتی سنگین، پمپها، کمپرسورها، فنهای بزرگ، تجهیزات صنعتی |
| گشتاور پیشنهادی نصب | 18 N·m برای ترمینالها |
| عمر الکتریکی / محیطی | EMC کامل – ایمنی رادیویی 20V/m – IP2X – بازه دمای عملکرد -25 تا 60°C |
| سرعت عملکرد خطای فاز | فازلاس: 0…4 ثانیه / فاز ایمبالانس: 0…5 ثانیه |
| قابلیت کنترل | 1NO + 1NC – Local LED – رنج تریپ 1.125±0.07In |
| دوام مکانیکی | 7000 سیکل – مقاومت در شوک 15Gn – لرزش 6Gn |
| نوع حفاظت | Class 5E…30E مطابق IEC 60947-4-1 (قابل تنظیم) |
| قابلیت اضافه شدن | ورودی/خروجی فرمان Push-in – قابلیت اتصال به PLC و سیستم مانیتورینگ |
| تعداد کنتاکت کمکی | 1NO + 1NC |
| بازه تنظیم جریانی | 28 تا 115 آمپر (طبق دیتاشیت رسمی) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 0.8 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
بیمتال LR9G115 برای حفاظت موتورهای سهفاز توان متوسط تا سنگین با جریان 28 تا 115 آمپر طراحی شده است. این مدل در کاربردهایی مانند پمپهای صنعتی، کمپرسورها، فنهای بزرگ، موتورهای خطوط تولید و سیستمهای انتقال مواد عملکردی کاملاً پایدار ارائه میدهد.
بله. این مدل مطابق استاندارد IEC 60947-4-1 توانایی تشخیص خطای فاز (Phase Loss) و عدم تعادل فاز (Phase Imbalance) را دارد؛ زمان قطع خطای فاز بین 0 تا 4 ثانیه و زمان واکنش به عدم تعادل فاز بین 0 تا 5 ثانیه است.
LR9G115 با کنتاکتورهای سری G از جمله LC1G115 و LC1G150 سازگار است و امکان نصب مستقیم روی این کنتاکتورها را دارد. این سازگاری باعث یکپارچگی کامل سیستم قدرت و فرمان موتور در تابلوهای صنعتی میشود.
بله. این بیمتال دارای مقاومت لرزش 6Gn و تحمل شوک مکانیکی 15Gn مطابق استاندارد IEC 60068 است. همچنین مقاومت EMC تا 20V/m، ولتاژ ضربه 8kV و تحمل ESD تا 8kV دارد؛ بنابراین در محیطهای سنگین، خطوط تولید پیوسته و تابلوهای فضای باز عملکرد کاملاً پایدار دارد.
بیمتالهای سری G نسل جدیدتر هستند:
-
دقت حفاظتی بالاتر و عملکرد الکترونیکی کامل
-
Class تنظیم گستردهتر: 5E تا 30E
-
LED وضعیت و امکانات کنترلی دقیقتر
-
سازگاری با کنتاکتورهای جدید سری G
-
مقاومت محیطی بالاتر در برابر EMC، شوک و لرزش
این موارد باعث شده LR9G115 گزینهای ایدهآل برای پروژههای مدرن و صنعتی با نیاز حفاظتی پیشرفته باشد.
