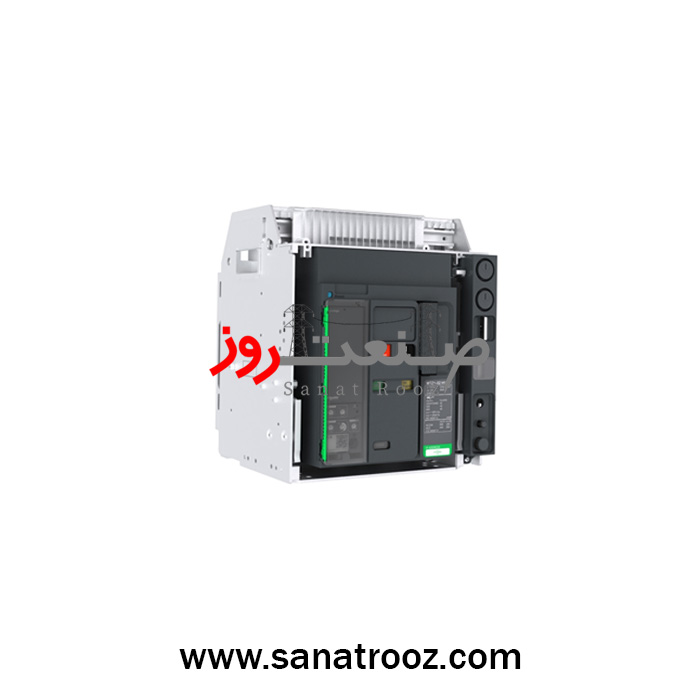

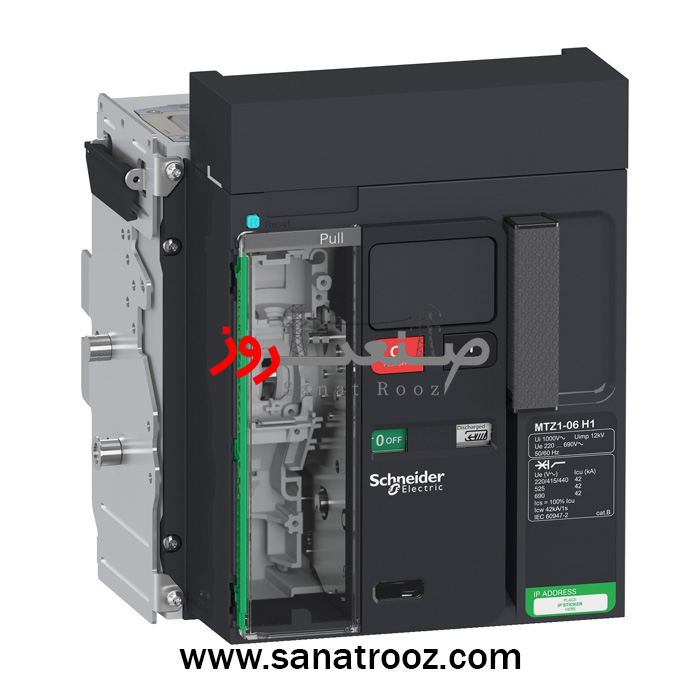

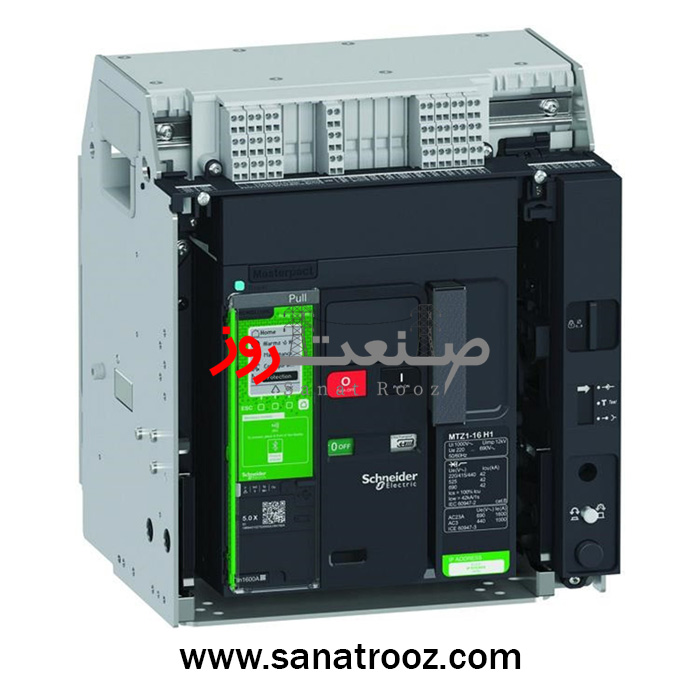

کلید هوایی ۱۲۵۰ آمپر سری MTZ۱ کشویی ۵۰K اشنایدر
Circuit breaker Masterpact MTZ1 12H2 - 1250 A - 3P drawout - w/o Micrologic
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | کلید هوایی 1250 آمپر سری MTZ1 کشویی 50K اشنایدر |
| سری محصول | MasterPact MTZ1 – مدل MTZ1 12H2 |
| کد فنی کالا | LV847231 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد (Ue) | 690V AC – فرکانس 50/60Hz |
| کاربرد | حفاظت توزیع برق و ورودی اصلی تابلوهای LV |
| نوع فرمان | دکمه فشاری (Push-Button) |
| سازگاری با واحد حفاظتی | Micrologic 2.0X / 5.0X / 6.0X / 7.0X / Xi |
| نوع ولتاژ تغذیه یونیت حفاظتی | مطابق Micrologic انتخابی (24–30VDC یا 48VAC) |
| توان اتلافی (Power Dissipation) | 250 وات |
| طراحی | فریم H2 – عملکرد 50kA در 415V |
| ایمنی | مناسب Isolation مطابق IEC 60947-2 – Selectivity Category B |
| کاربری | کارخانهها، مراکز داده، پروژههای حساس |
| سرعت عملکرد | زمان قطع 25ms / زمان وصل 50ms |
| قابلیت کنترل | سازگار با EcoStruxure + ماژول دیجیتال |
| دوام مکانیکی | 12,500 سیکل |
| نوع حفاظت | بدون Micrologic (قابل افزودن) |
| عمر الکتریکی | 3000 سیکل در 690V / تا 6000 سیکل در 440V |
| گشتاور نصب توصیهشده | طبق استاندارد IEC (مقدار در دیتاشیت مشخص نشده) |
| ابعاد (کشویی، همراه شاسی) | ارتفاع 322mm – عرض 288mm – عمق 291mm |
| قابلیت افزودن تجهیزات جانبی | موتور شارژ، شنتتریپ، UVR، OF/SD+OF، ماژولهای دیجیتال |
| تعداد پل | 3 پل (3P) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | 18 ماه رسمی Schneider Electric |
| وزن خالص | 30 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید هوایی 1250 آمپر سری MTZ1 کشویی 50KA اشنایدر مدل LV847231 یک کلید هوشمند نسل جدید با قابلیت سرویس بدون قطع برق، سازگار با یونیتهای حفاظتی Micrologic و مناسب تابلوهای اصلی صنعتی است. این مدل برای شبکههای 400 ولت ایران، مراکز داده و خطوط تولید سنگین انتخابی ایدهآل محسوب میشود و با گارانتی رسمی ۱۸ ماهه توسط صنعت روز ارائه میگردد.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید هوایی ۱۲۵۰ آمپر سری MTZ1 کشویی 50KA اشنایدر مدل LV847231
کلید هوایی ۱۲۵۰ آمپر سری MTZ1 کشویی 50KA اشنایدر با کد فنی LV847231 یکی از قدرتمندترین و پیشرفتهترین کلیدهای حفاظتی فشار ضعیف در خانواده MasterPact MTZ است که برای شبکههای صنعتی با سطح اتصال کوتاه بالا و نیاز به دسترسی سریع سرویس طراحی شده است. این مدل با فریم H2 و توانایی تحمل جریان خطای 50kA، پاسخدهی ایدهآلی برای تابلوهای اصلی برق، مرکز داده و پروژههای حساس کشور فراهم میکند. طراحی کشویی (Drawout) این محصول یک مزیت حیاتی در صنایع حیاتی ایران است، چراکه امکان سرویس، تست و تعویض کلید را بدون قطع کامل برق میدهد و این ویژگی در صنایع نفت و گاز، فولاد، سیمان و مراکز داده به شدت ضروری است.
کد فنی LV847231 متعلق به مدل MTZ1 12H2 بدون واحد حفاظتی است؛ به همین دلیل مهندس پروژه میتواند بسته به نیاز، مناسبترین واحدهای حفاظتی Micrologic مثل ۲.0X، ۵.0X، ۶.0X یا ۷.0X را روی همین فریم نصب کند. این قابلیت انعطافپذیری بسیار بالایی ایجاد میکند و باعث میشود این مدل در پروژههای سفارشیسازیشده برق صنعتی بهترین انتخاب باشد.
عملکرد سریع، قطع ۲۵ میلیثانیه و وصل ۵۰ میلیثانیه، این کلید را برای شبکههایی که نیاز به پایداری بالای لحظهای دارند ایدهآل میسازد. علاوه بر آن، فریم MTZ1 نسل جدید، امکان تجهیز کلید به ماژولهای دیجیتال هوشمند (Digital Modules) را فراهم میکند که از طریق اکوسیستم EcoStruxure، وضعیت کلید، جریان لحظهای، توان مصرفی، هارمونیکها و رخدادهای شبکه را با دقت بالا در اختیار سیستم مانیتورینگ قرار میدهد.
توان اتلافی ۲۵۰ وات، ابعاد فشرده، وزن ۳۰ کیلوگرم، و دوام مکانیکی ۱۲,۵۰۰ سیکل، نشاندهنده طراحی صنعتی بسیار استاندارد اشنایدر الکتریک است. این مدل از نظر کیفیت ساخت، تحمل دمای محیط، مقاومت در برابر لرزش و پایداری طولانیمدت، استانداردهای IEC 60947-2 را بهطور کامل رعایت کرده و در سطح «Isolation Category» عملکرد کاملاً ایمنی ارائه میدهد.
در پروژههای ایرانی معمولاً برای ورودی اصلی تابلو برق (Main Incomer) و همچنین فیدرهای بحرانی در کارخانهها، استفاده از LV847231 به دو دلیل توصیه میشود:
اول اینکه قدرت قطع 50kA برای اکثر شبکههای ۴۰۰ ولت صنعتی ایران کافی و مطمئن است؛ دوم اینکه نسخه کشویی MTZ1 امکان سرویسکاری بدون خاموشی را فراهم میکند. در پروژههایی که هر دقیقه خاموشی برابر است با ضرر تولید، این ویژگی ارزش استراتژیک دارد.
جدول تنظیمات حفاظتی (Protection Settings)
(این مدل فاقد واحد حفاظتی داخلی است؛ تنظیمات پس از نصب Micrologic فعال میشود)
| ردیف | نوع حفاظت | محدوده / توضیحات |
|---|---|---|
| ۱ | حفاظت اضافهبار (Long Time – L) | وابسته به Micrologic انتخابی (قابل تنظیم طبق فریم 1250A) |
| ۲ | حفاظت اتصالکوتاه لحظهای (Instantaneous – I) | با Micrologic 2.0X / 5.0X / 6.0X / 7.0X فعال میشود |
| ۳ | حفاظت اتصالکوتاه زماندار (Short Time – S) | در مدلهای ۵.0X / 6.0X / 7.0X قابل تنظیم |
| ۴ | حفاظت نشتی زمین (Ground Fault – G) | فقط در Micrologicهای پیشرفته فعال میشود |
| ۵ | حفاظت انرژی (Energy – E) | Micrologic 7.0X |
| ۶ | حفاظت ولتاژ | قابل افزودن با UVR (Undervoltage Release) |
| ۷ | حفاظت شنتتریپ | با افزودن Shunt Trip فعال |
| ۸ | مدیریت بار هوشمند | از طریق ماژولهای دیجیتال MTZ |
| ۹ | امکان مانیتورینگ حفاظتی | EcoStruxure + Micrologic Xi |
| ۱۰ | قابلیت تنظیم از راه دور | از طریق ماژولهای ارتباطی و نرمافزار EcoStruxure Power |
سازگاری با تجهیزات جانبی مانند موتور شارژ، رله آندرولتاژ (UVR)، رله شنتتریپ، کنتاکت وضعیت OF/SD+OF و کیتهای دیجیتال، این کلید را به یک پایه کامل برای ساخت تابلوهای حرفهای تبدیل میکند. استفاده از این مدل در مراکز داده، خطوط تولید خودکار، تابلوهای MCC، سیستمهای انتقال انرژی و محیطهای صنعتی سنگین کاملاً متداول است.
عمر الکتریکی ۳۰۰۰ سیکل در ۶۹۰ ولت و ۶۰۰۰ سیکل در ولتاژهای پایینتر، تضمین میکند که LV847231 حتی در بارهای سنگین و شرایط محیطی سخت ایران نیز عملکرد قابل اتکایی خواهد داشت. همچنین نصب، تست و نگهداری این کلید با وجود حالتهای وصل/تست/باز در نسخه کشویی، برای تکنسینها بسیار سادهتر و ایمنتر است.
در مجموع، کلید هوایی ۱۲۵۰ آمپر MTZ1 کشویی 50KA مدل LV847231 یک انتخاب حرفهای برای پروژههایی است که نیاز به حفاظت قابل اطمینان، انعطافپذیری در انتخاب واحد حفاظتی، سازگاری با سیستمهای هوشمند و امکان سرویس بدون خاموشی دارند. این محصول با گارانتی ۱۸ ماهه اشنایدر الکتریک و ارائه توسط مجموعه تخصصی «صنعت روز»، یک راهحل کامل برای تابلوهای اصلی LV در صنایع ایران محسوب میشود.
کاربرد در صنایع مختلف
این مدل در انواع صنایع زیر بهصورت گسترده استفاده میشود:
صنایع فولاد و ذوب فلزات برای حفاظت فیدرهای اصلی با جریانهای بالا
کارخانههای سیمان در بخش ورودی اصلی تابلوهای LV
نفت، گاز و پتروشیمی به دلیل نیاز به سرویس بدون خاموشی (Drawout)
مراکز داده (Data Center) برای تأمین برق پایدار و مانیتورینگ لحظهای
صنایع غذایی و دارویی در تابلوهای Main Distribution
تولید خودرو و خطوط رباتیک برای حفاظت فیدرهای فوقحساس
ساختمانهای تجاری بزرگ و برجها برای تابلوهای اصلی برق (MDP)
صنایع آب و فاضلاب و ایستگاههای پمپاژ با بارهای سنگین
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | کلید هوایی 1250 آمپر سری MTZ1 کشویی 50K اشنایدر |
| سری محصول | MasterPact MTZ1 – مدل MTZ1 12H2 |
| کد فنی کالا | LV847231 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد (Ue) | 690V AC – فرکانس 50/60Hz |
| کاربرد | حفاظت توزیع برق و ورودی اصلی تابلوهای LV |
| نوع فرمان | دکمه فشاری (Push-Button) |
| سازگاری با واحد حفاظتی | Micrologic 2.0X / 5.0X / 6.0X / 7.0X / Xi |
| نوع ولتاژ تغذیه یونیت حفاظتی | مطابق Micrologic انتخابی (24–30VDC یا 48VAC) |
| توان اتلافی (Power Dissipation) | 250 وات |
| طراحی | فریم H2 – عملکرد 50kA در 415V |
| ایمنی | مناسب Isolation مطابق IEC 60947-2 – Selectivity Category B |
| کاربری | کارخانهها، مراکز داده، پروژههای حساس |
| سرعت عملکرد | زمان قطع 25ms / زمان وصل 50ms |
| قابلیت کنترل | سازگار با EcoStruxure + ماژول دیجیتال |
| دوام مکانیکی | 12,500 سیکل |
| نوع حفاظت | بدون Micrologic (قابل افزودن) |
| عمر الکتریکی | 3000 سیکل در 690V / تا 6000 سیکل در 440V |
| گشتاور نصب توصیهشده | طبق استاندارد IEC (مقدار در دیتاشیت مشخص نشده) |
| ابعاد (کشویی، همراه شاسی) | ارتفاع 322mm – عرض 288mm – عمق 291mm |
| قابلیت افزودن تجهیزات جانبی | موتور شارژ، شنتتریپ، UVR، OF/SD+OF، ماژولهای دیجیتال |
| تعداد پل | 3 پل (3P) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | 18 ماه رسمی Schneider Electric |
| وزن خالص | 30 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای شبکههای 400 ولت صنعتی با سطح اتصال کوتاه تا 50kA طراحی شده و گزینهای ایدهآل برای ورودی اصلی تابلو (Main Incomer)، خطوط تولید، MCC و مراکز داده است.
نسخه کشویی (Drawout) امکان سرویس، تست، تعویض و ایزوله کردن کلید را بدون قطع کامل برق تابلو فراهم میکند. این قابلیت در پروژههایی که توقف تولید خطرساز است، یک مزیت حیاتی محسوب میشود.
کلید هوایی LV847231 با تمامی سریهای Micrologic X/Xi شامل 2.0X، 5.0X، 6.0X و 7.0X کاملاً سازگار است و بسته به نوع کاربرد میتوان حفاظت L، I، G، E و انرژی را اضافه کرد.
بله، به دلیل دارا بودن طراحی کشویی، امکان مانیتورینگ هوشمند، سازگاری با EcoStruxure و سرعت عملکرد بالا، این مدل یکی از بهترین گزینهها برای پروژههای حساس و بدون توقف (No-Shutdown) است.
این مدل از تجهیزات جانبی کامل شامل موتور شارژ، شنتتریپ، UVR، کنتاکت وضعیت OF/SD، واحدهای ارتباطی دیجیتال و ماژولهای IoT پشتیبانی میکند و قابلیت تبدیل به یک کلید هوشمند کامل را دارد.
