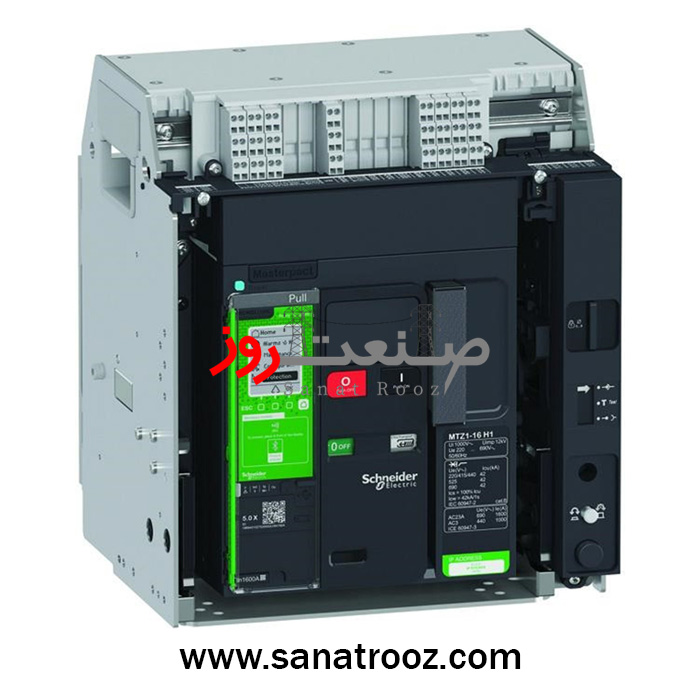

کلید هوایی ۱۲۵۰ آمپر سری MTZ۱ کشویی ۴۲K اشنایدر
Circuit breaker Masterpact MTZ1 12H1 - 1250 A - 3P drawout - w/o Micrologic
با گارانتی
| برند | Schneider Electric اشنایدر الکتریک |
|---|---|
| نام محصول | کلید هوایی 1250 آمپر سری MTZ1 کشویی 42K اشنایدر |
| سری محصول | MasterPact MTZ1 – مدل MTZ1 12 H1 |
| کد فنی کالا | LV847230 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد [Ue] | 690V AC – فرکانس 50/60Hz |
| کاربرد | حفاظت توزیع برق، ورودی اصلی تابلوهای LV |
| نوع فرمان | دکمه فشاری (Push-Button) |
| سازگاری با واحد حفاظتی | Micrologic 2.0X / 5.0X / 6.0X / 7.0X / نسخههای Xi |
| نوع ولتاژ تغذیه واحد حفاظتی | بسته به Micrologic انتخابی (24–30V DC یا 48V AC) |
| توان اتلافی (Power Dissipation) | 250 وات |
| طراحی | نسل جدید MTZ1 – دیجیتال، هوشمند، کممصرف |
| ایمنی | مناسب ایزولاسیون (IEC 60947-2) – Selectivity Category B |
| کاربری | شبکههای صنعتی، ساختمانی، مراکز حساس |
| سرعت عملکرد | زمان قطع: 25 میلیثانیه / زمان وصل: 50 میلیثانیه |
| قابلیت کنترل | پشتیبانی از EcoStruxure و ماژول دیجیتال |
| دوام مکانیکی | 12,500 سیکل |
| نوع حفاظت | بدون Micrologic (قابل افزودن) |
| عمر الکتریکی | 3000 سیکل (690V) / 6000 سیکل (440V) |
| ابعاد (کشویی با شاسی) | ارتفاع 322mm – عرض 288mm – عمق 291mm |
| گشتاور نصب توصیهشده | طبق استاندارد IEC (در دیتاشیت مقدار ذکر نشده) |
| قابلیت افزودن تجهیزات | شنتتریپ، UVR، موتور شارژ، OF/SD+OF، ماژول دیجیتال |
| تعداد پل | 3 پل (3P) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | 18 ماه رسمی Schneider Electric |
| وزن | 30 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید هوایی 1250 آمپر سری MTZ1 کشویی اشنایدر مدل LV847230 یک کلید حرفهای برای حفاظت ورودی تابلوهای فشار ضعیف است. این مدل با قدرت قطع 42KA، امکان نصب واحدهای حفاظتی Micrologic و قابلیت سرویس بدون قطع برق، انتخابی ایدهآل برای پروژههای صنعتی و مراکز داده محسوب میشود. طراحی هوشمند نسل جدید MTZ1، دوام بالا و سازگاری با EcoStruxure این محصول را به یک گزینه کاملاً مطمئن تبدیل کرده است. عرضه اورجینال با گارانتی ۱۸ ماهه توسط صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید هوایی ۱۲۵۰ آمپر MTZ1 اشنایدر کشویی 42KA مدل LV847230
کلید هوایی ۱۲۵۰ آمپر سری MTZ1 کشویی 42KA اشنایدر الکتریک مدل LV847230 یکی از حرفهایترین تجهیزات حفاظتی در رده فشار ضعیف است که برای تابلوهای اصلی، پروژههای صنعتی و زیرساختهای حیاتی طراحی شده است. این مدل با فریم MTZ1 12H1 عرضه میشود و بهدلیل قدرت قطع 42kA در 415V AC، پایداری بالا در شرایط اتصال کوتاه و عملکرد سریع، گزینهای فوقالعاده برای شبکههای با بار سنگین محسوب میشود.
نسل MTZ1 نسبت به سریهای قدیمیتر مانند NT و NW به تکنولوژی دیجیتال مجهز شده و این مدل قابلیت افزودن واحدهای حفاظتی هوشمند Micrologic 2.0X تا ۷.0X و نسخههای Xi را دارد. این موضوع امکان تنظیم دقیق حفاظت اضافهبار، اتصالکوتاه، نشتی زمین و پایش انرژی را فراهم میکند و انتخاب آن را برای مهندسان طراحی تابلو برق بسیار جذاب میسازد.
نسخه کشویی (Drawout) با شاسی کامل، یکی از مهمترین مزیتهای مدل LV847230 است؛ زیرا امکان سرویس، تست و تعویض کلید بدون قطع کامل برق تابلو را فراهم میکند. این ویژگی در مراکز داده، کارخانهها، بیمارستانها و ایستگاههای حیاتی که قطعی برق خطرناک است، اهمیت بسیار بالایی دارد و همین موضوع باعث شده این مدل در پروژههای کلیدی انتخاب اول باشد.
طراحی حرارتی و الکتریکی این مدل مطابق استانداردهای IEC 60947-1 / 60947-2 بوده و با وزن ۳۰ کیلوگرم و ابعاد جمعوجور، حتی در تابلوهای کمعمق نیز قابل نصب است. توانایی تحمل جریان لحظهای Icm = 88kA و جریان کوتاهمدت Icw = 42kA در بازه زمانی ۰.۵ تا ۱ ثانیه نیز میزان مقاومت مکانیکی و کیفیت ساخت این کلید هوایی را ثابت میکند.
جدول تنظیمات حفاظتی (Protection Settings – Micrologic Compatibility)
این مدل «بدون Micrologic» عرضه میشود اما با همه نسخههای X و Xi سازگار است.
| ردیف | پارامتر حفاظتی | مقدار / توضیحات |
|---|---|---|
| ۱ | نوع واحد حفاظتی سازگار | Micrologic 2.0X / 5.0X / 6.0X / 7.0X |
| ۲ | نسخههای قابل نصب | Micrologic X و Micrologic Xi |
| ۳ | حفاظت اضافهبار (L) | وابسته به انتخاب Micrologic – برای 1250A قابل تنظیم |
| ۴ | حفاظت اتصالکوتاه (I) | پشتیبانی در مدلهای ۲.0X به بالا |
| ۵ | حفاظت زمین (G) | از طریق Micrologic 6.0X و ۷.0X |
| ۶ | حفاظت انرژی (E) | فقط در Micrologic 7.0X فعال است |
| ۷ | نمایش و آنالیز خطا | از طریق Micrologic Xi و ماژول دیجیتال |
| ۸ | ولتاژ تغذیه واحد حفاظتی | ۲۴–30V DC یا 48V AC (بسته به مدل) |
| ۹ | قابلیت تنظیم Selectivity | فعال در Micrologic 6 و ۷ |
| ۱۰ | قابلیت اتصال به EcoStruxure | بله، از طریق ماژول دیجیتال + Micrologic Xi |
در کنار این ویژگیها، LV847230 با پلتفرم EcoStruxure سازگار است و با نصب ماژول دیجیتال میتواند اطلاعات مصرف انرژی، رخدادهای حفاظتی، وضعیت قطع و وصل و پارامترهای بار را بهصورت لحظهای گزارش دهد. این قابلیت برای طراحان سیستم مانیتورینگ و اتوماسیون صنعتی یک مزیت کامل محسوب میشود.
محدوده دمای کاری وسیع از –۲۵°C تا +۷۰°C، امکان استفاده در محیطهای سخت صنعتی را بدون نیاز به تجهیزات جانبی فراهم کرده و دوام مکانیکی ۱۲,۵۰۰ سیکل و عمر الکتریکی تا ۶,۰۰۰ سیکل تضمین میکند که این کلید برای سالها در مدار باقی بماند.
این مدل از نظر اقتصادی نیز انتخاب بسیار هوشمندانهای است؛ زیرا هم قیمت مناسبتری نسبت به MTZ1 های با قدرت قطع بالاتر دارد و هم تمامی امکانات کلیدهای نسل دیجیتال مانند افزودن UVR، شنتتریپ، موتور شارژ، کنتاکت کمکی و آپشنهای هوشمند را پشتیبانی میکند.
در نهایت، کلید هوایی ۱۲۵۰ آمپر MTZ1 کشویی 42kA مدل LV847230 برای پروژههایی که نیازمند عملکرد سریع، ایمنی بسیار بالا، امکان سرویس بدون قطع مدار و قابلیتهای دیجیتال هستند، یک انتخاب ایدهآل است و بهصورت اورجینال با گارانتی ۱۸ ماهه توسط صنعت روز عرضه میشود.
کاربرد در صنایع مختلف
تابلوهای اصلی فشار ضعیف (Main LV Panel)
صنایع نفت، گاز، فولاد، سیمان و پتروشیمی
مراکز داده و اتاق سرور
بیمارستانها و تجهیزات حساس بدون وقفه
برجها، مراکز تجاری و پروژههای ساختمانی بزرگ
مشخصات محصول
| برند | Schneider Electric اشنایدر الکتریک |
|---|---|
| نام محصول | کلید هوایی 1250 آمپر سری MTZ1 کشویی 42K اشنایدر |
| سری محصول | MasterPact MTZ1 – مدل MTZ1 12 H1 |
| کد فنی کالا | LV847230 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد [Ue] | 690V AC – فرکانس 50/60Hz |
| کاربرد | حفاظت توزیع برق، ورودی اصلی تابلوهای LV |
| نوع فرمان | دکمه فشاری (Push-Button) |
| سازگاری با واحد حفاظتی | Micrologic 2.0X / 5.0X / 6.0X / 7.0X / نسخههای Xi |
| نوع ولتاژ تغذیه واحد حفاظتی | بسته به Micrologic انتخابی (24–30V DC یا 48V AC) |
| توان اتلافی (Power Dissipation) | 250 وات |
| طراحی | نسل جدید MTZ1 – دیجیتال، هوشمند، کممصرف |
| ایمنی | مناسب ایزولاسیون (IEC 60947-2) – Selectivity Category B |
| کاربری | شبکههای صنعتی، ساختمانی، مراکز حساس |
| سرعت عملکرد | زمان قطع: 25 میلیثانیه / زمان وصل: 50 میلیثانیه |
| قابلیت کنترل | پشتیبانی از EcoStruxure و ماژول دیجیتال |
| دوام مکانیکی | 12,500 سیکل |
| نوع حفاظت | بدون Micrologic (قابل افزودن) |
| عمر الکتریکی | 3000 سیکل (690V) / 6000 سیکل (440V) |
| ابعاد (کشویی با شاسی) | ارتفاع 322mm – عرض 288mm – عمق 291mm |
| گشتاور نصب توصیهشده | طبق استاندارد IEC (در دیتاشیت مقدار ذکر نشده) |
| قابلیت افزودن تجهیزات | شنتتریپ، UVR، موتور شارژ، OF/SD+OF، ماژول دیجیتال |
| تعداد پل | 3 پل (3P) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | 18 ماه رسمی Schneider Electric |
| وزن | 30 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
LV847230 از نسل دیجیتال MasterPact MTZ1 است و امکان نصب ماژولهای هوشمند، مانیتورینگ، EcoStruxure و واحدهای Micrologic X/Xi را دارد. در حالیکه سری NT/NW فاقد بسیاری از قابلیتهای دیجیتال پیشرفته بوده و از نظر سرعت عملکرد، امکانات حفاظتی و قابلیتهای ارتباطی در سطح پایینتری قرار میگیرند.
بله، در بیشتر پروژههای صنعتی، ساختمانی و تابلوهای LV با سطح اتصال کوتاه محاسبهشده تا 42KA، این مدل کاملاً مناسب است. در پروژههایی که جریان خطای شبکه بالاتر از 42KA باشد، نسخههای 50KA یا 65KA پیشنهاد میشوند. انتخاب دقیق باید بر اساس محاسبه Short Circuit انجام شود.
این مدل با تمامی کلاسهای Micrologic 2.0X، 5.0X، 6.0X، 7.0X و نسخههای Xi سازگار است. بسته به نوع کاربرد، میتوان حفاظت اضافهبار (L)، اتصال کوتاه (I)، نشتی زمین (G)، انرژی (E) و نظارت هوشمند شبکه را فعال کرد.
نسخه کشویی باعث میشود کلید را بدون قطع کامل برق تابلو، در حالت تست یا سرویس قرار دهید. این موضوع در مراکز داده، بیمارستانها، صنایع سنگین و سیستمهایی که قطع برق منجر به خسارت میشود اهمیت بسیار بالایی دارد.
LV847230 مناسب تابلوهای Main LV Panel، تابلوهای اصلی کارخانهها، مرکز داده، پروژههای ساختمانی بزرگ، صنایع نفت و گاز، فولاد و سیمان است. طراحی فریم MTZ1، ابعاد جمعوجور، وزن 30 کیلوگرم و سازگاری با شاسی کشویی باعث میشود نصب آن در انواع تابلوهای فیکس و کشویی امکانپذیر باشد.
