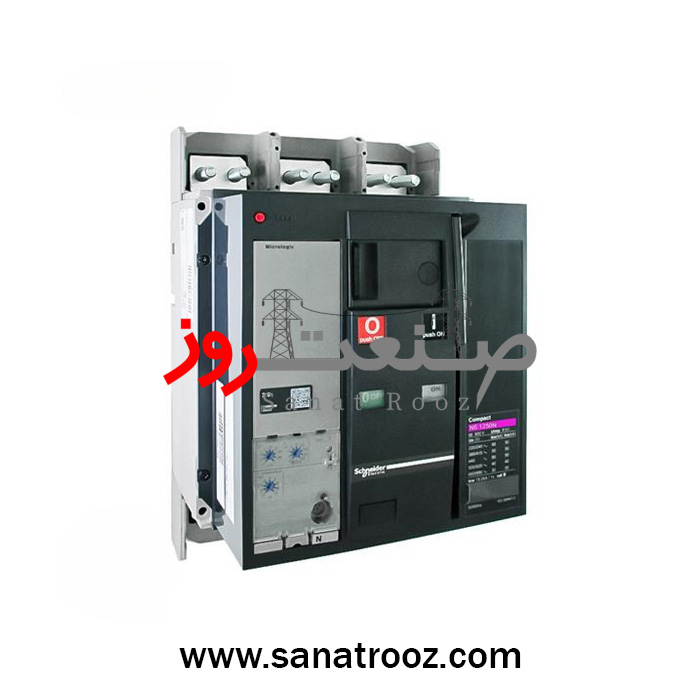

کليد اتوماتیک 1000 آمپر موتوردار 70KA سری NS اشنایدر با میکرلوژیک 2.0
کلید اتوماتیک موتوردار اشنایدر الکتریک مدل 33473MM2 از سری پرقدرت ComPacT NS1000H با ظرفیت قطع 70kA در 415V AC، یکی از مقاومترین و ایمنترین کلیدهای حفاظتی صنعتی محسوب میشود. این کلید با جریان نامی 1000 آمپر، طراحی فیکس سهپل و واحد حفاظت MicroLogic 2.0 ساخته شده تا در تابلوهای توزیع برق اصلی، کارخانجات، نیروگاهها و سیستمهای کنترل قدرت عملکردی مطمئن ارائه دهد.
مکانیزم داخلی این کلید شامل موتور الکتریکی 220V AC است که امکان قطع و وصل از راه دور را بهصورت خودکار فراهم میکند. به کمک این موتور، کاربر میتواند بدون تماس مستقیم و از طریق سیستم کنترل مرکزی، کلید را فرمان دهد. همچنین وجود دو رله شنت MN و MX با ولتاژ 220V AC/DC امکان اجرای فرمان اضطراری (Trip/Close) را در شرایط بحرانی فراهم میسازد.
واحد MicroLogic 2.0 در مدل 33473MM2 حفاظت دوگانه بلندمدت (L) و لحظهای (I) را فراهم کرده و قابلیت تنظیم جریان و زمان تأخیر را دارد. این عملکرد دقیق، مانع از داغ شدن کابلها در حالت اضافهبار شده و در زمان بروز اتصال کوتاه، واکنش سریع و مطمئنی ارائه میدهد.
این کلید بر پایه طراحی صنعتی فشرده و مقاوم ساخته شده و بدنهی آن از جنس پلیکربنات حرارتپذیر تقویتشده است. با وزن حدود 18 کیلوگرم و ابعاد استاندارد 210×327×147 میلیمتر، نصب آن در تابلوهای برق فیکس بسیار آسان است و به هیچ وجه فضای اضافی اشغال نمیکند.
کلید اتوماتیک 33473MM2 دارای دوام مکانیکی 10,000 سیکل و دوام الکتریکی 2,000 سیکل است و مطابق با استاندارد جهانی IEC 60947-2 طراحی و آزمایش شده است. ساختار داخلی این کلید، بر پایه فناوری مغناطیسی-حرارتی پیشرفته، باعث عملکرد پایدار در شبکههای برق صنعتی با جریانهای گذرای بالا میشود.
واحد MicroLogic 2.0 با تنظیمپذیری گسترده (از 0.4 تا 1×In برای Ir و 12 تا 600 ثانیه برای tr) کنترل کامل روی اضافهبار و زمان تریپ را در اختیار مهندسان قرار میدهد. این کلید به دلیل کلاس قطع H (High Breaking Capacity)، قادر است تا جریانهای خطای بالا را تا سطح 70kA بدون آسیب قطع کند.
کاربردهای کلید اشنایدر 33473MM2 در صنایع سنگین، مراکز داده، پالایشگاهها، پتروشیمی، کارخانجات فولاد، خطوط تولید اتوماسیون و تابلوهای برق اصلی ساختمانهای اداری و صنعتی است. همچنین در پروژههای برقرسانی فشار ضعیف، عملکرد قابل اعتماد و ایمنی بالایی از خود نشان میدهد.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده / مقدار تنظیم | توضیحات فنی |
|---|---|---|
| حفاظت بلندمدت (L) | قابل تنظیم بین 0.4 تا 1×In (400 تا 1000A) | کنترل جریان عبوری و جلوگیری از افزایش دمای کابلها در حالت اضافهبار |
| تأخیر زمانی بلندمدت (tr) | 12 تا 600 ثانیه در 1.5×Ir | تأخیر زمانی قابل تنظیم جهت جلوگیری از قطع ناگهانی در بارهای موتوری |
| حفاظت لحظهای (I) | قابل تنظیم بین 2 تا 15×Ir | حفاظت سریع در برابر جریان اتصال کوتاه شدید |
| تأخیر زمانی لحظهای (ti) | 10 تا 100 میلیثانیه | حذف جریان هجومی اولیه در زمان راهاندازی موتور |
| نوع واحد حفاظتی | MicroLogic 2.0 (LI) | الکترونیکی غیردیجیتال، با عملکرد دقیق و قابل تنظیم |
| موتور داخلی فرمان | 220V AC | موتور الکتریکی داخلی برای فرمان قطع و وصل از راه دور |
| رلههای شنت (MN/MX) | 220V AC/DC | فرمان اضطراری قطع (MN) و وصل (MX) در حالت خطا یا هشدار |
| استاندارد حفاظتی | IEC 60947-2 | تأیید شده برای تابلوهای صنعتی و سیستمهای قدرت |
| مکانیزم قطع | مغناطیسی – حرارتی ترکیبی | دقت بالا در قطع سریع جریان خطا و پایداری در بارهای سنگین |
شرکت صنعت روز به عنوان نماینده رسمی تأمین تجهیزات برق صنعتی اشنایدر الکتریک، این محصول را با گارانتی ۱۸ ماهه شرکتی، تضمین اصالت کالا و خدمات فنی پس از فروش ارائه میکند. با خرید از صنعت روز، شما علاوه بر اصالت کالا، از پشتیبانی تخصصی و قیمت تضمینشده نیز بهرهمند خواهید شد.
کاربرد در صنایع مختلف:
نیروگاهها – صنایع فولاد – پالایشگاهها – تابلوهای برق اصلی – مراکز داده – صنایع نفت و گاز – خطوط تولید خودکار – سیستمهای اتوماسیون صنعتی
