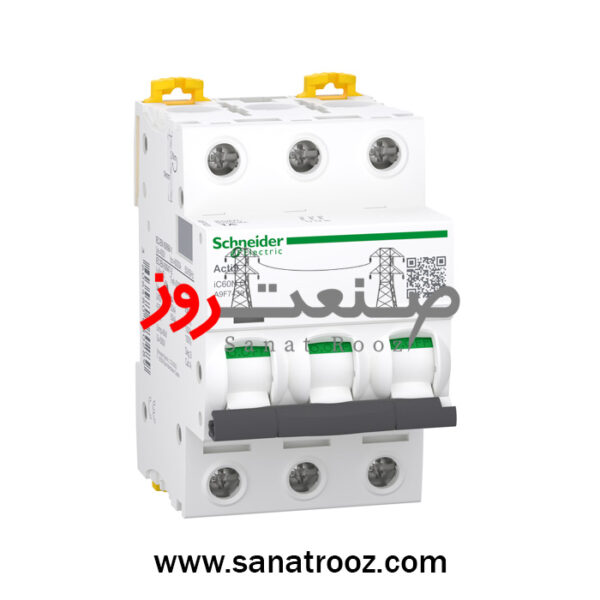

کلید مینیاتوری سه پل ۱ آمپر AC/DC اشنایدر الکتریک
iC60N - miniature circuit breaker - 3P - 1A - C curve
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 1 آمپر AC/DC |
| سری محصول | Acti9 iC60N |
| کد فنی کالا | A9F74301 |
| نوع نصب | روی ریل استاندارد DIN (6 ماژول – 9mm pitch) |
| ولتاژ عملکرد | 400V AC / تا 180V DC |
| کاربرد | حفاظت مدارهای توزیع و کنترلی در سیستمهای AC و DC |
| نوع فرمان | حرارتی–مغناطیسی (Thermal-Magnetic) |
| سازگاری با کلید | سازگار با شینههای کامب و بلوکهای توزیع بالایی و پایینی |
| نوع ولتاژ تغذیه | دوگانه (AC و DC) – 50/60Hz |
| مصرف انرژی | طراحی بهینه برای مصرف کم انرژی و گرمای حداقل |
| طراحی | بدنه سفید با نشانگر وضعیت Trip، ابعاد 85×54×78.5 میلیمتر |
| ایمنی | انطباق با IEC/EN 60898-1 و IEC/EN 60947-2 – دارای قابلیت ایزولاسیون کامل |
| کاربری | مناسب برای تابلو برقهای صنعتی، مسکونی و سیستمهای کنترلی ظریف |
| گشتاور توصیهشده نصب | 2 نیوتنمتر برای اتصالات بالا و پایین |
| عمر سیکل الکتریکی/مکانیکی | 10,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| سرعت عملکرد | قطع سریع با منحنی C (8×In ±20%) |
| قابلیت کنترل | دارای نشانگر وضعیت روشن/خاموش و Trip Indicator |
| دوام مکانیکی | 20,000 سیکل عملکرد مکانیکی |
| نوع حفاظت | IP20 – کلاس آلودگی 3 – کلاس محدودسازی انرژی 3 |
| تعداد کنتاکت (موقعیت) | 3 پل محافظتشده (3P) |
| قابلیت اضافه شدن | قابلیت افزودن کنتاکت کمکی، ماژول نشتی زمین و رله خطا |
| قطر نصب | 6 واحد ماژولار (54mm عرض) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | 18 ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.375 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید مینیاتوری سه پل 1 آمپر AC/DC اشنایدر الکتریک مدل A9F74301 از سری Acti9 iC60N با فناوری حرارتی–مغناطیسی، برای حفاظت مدارهای سهفاز در ولتاژهای AC و DC طراحی شده است. این محصول دارای قدرت قطع 6kA، سازگاری با شینه کامب و گارانتی ۱۸ ماهه میباشد و توسط شرکت صنعت روز عرضه میگردد.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید مینیاتوری سه پل ۱ آمپر AC/DC اشنایدر الکتریک
کلید مینیاتوری سه پل ۱ آمپر AC/DC اشنایدر الکتریک از سری پیشرفته Acti9 iC60N، یکی از دقیقترین تجهیزات حفاظتی در دسته مینیاتوریهای کمجریان است. این محصول برای حفاظت مدارهای سهفاز با جریانهای بسیار پایین در محیطهای AC و DC طراحی شده و از فناوری حرارتی–مغناطیسی (Thermal-Magnetic) جهت قطع سریع در زمان بروز خطا استفاده میکند.
این مدل با جریان نامی ۱ آمپر و قدرت قطع 6kA در 400V AC و 10kA در ولتاژهای DC تا 180V، گزینهای ایدهآل برای سیستمهای حساس و دقیق نظیر مدارهای کنترلی، تابلوهای ابزار دقیق و تجهیزات حفاظتی هوشمند محسوب میشود. طراحی منحصربهفرد سهپل آن موجب حفاظت همزمان سه فاز میگردد و از آسیب به تجهیزات در اثر اتصال کوتاه یا اضافهبار جلوگیری میکند.
کلید مینیاتوری A9F74301 با منحنی C ساخته شده که مناسب مدارهایی با جریانهای هجومی متوسط است. این ویژگی باعث شده در تابلو برقهای کنترلی، سیستمهای روشنایی صنعتی و مدارات فرمان PLC کارایی بسیار بالایی داشته باشد.
بدنه سفید مقاوم، نشانگر وضعیت مکانیکی (Trip Indicator) و مکانیزم مطمئن اهرمی، کنترل و مانیتورینگ وضعیت کلید را ساده و دقیق میکند. ساختار داخلی این محصول طبق استانداردهای IEC/EN 60898-1 و IEC/EN 60947-2 طراحی شده و قابلیت ایزولاسیون صنعتی کامل را ارائه میدهد.
ابعاد کوچک (۸۵×۵۴×۷۸.۵ میلیمتر) و وزن سبک ۰.۳۷۵ کیلوگرم باعث میشود نصب این کلید در تابلوهای فشرده و چندمنظوره بسیار آسان باشد. این تجهیز قابلیت اتصال به شینه کامب و بلوکهای توزیع از بالا و پایین را دارد و با گشتاور نصب ۲ نیوتنمتر ایمنی کامل اتصالات را تضمین میکند.
از نظر عملکرد محیطی نیز، کلید ۱ آمپر اشنایدر در بازه دمایی منفی ۳۵ تا مثبت ۷۰ درجه سانتیگراد، رطوبت ۹۵٪ و ارتفاع تا ۲۰۰۰ متر عملکردی بینقص دارد. بدنه مقاوم در برابر رطوبت و گردوغبار با درجه حفاظت IP20، طول عمر مکانیکی ۲۰,۰۰۰ سیکل و الکتریکی ۱۰,۰۰۰ سیکل را فراهم میسازد.
این کلید علاوه بر مصارف صنعتی، در سیستمهای خاص مانند پنلهای خورشیدی DC، تابلوهای فرمان آسانسور، تجهیزات روشنایی دقیق، و کنترل هوشمند خانگی نیز بهکار میرود.
کلید مینیاتوری سه پل ۱ آمپر اشنایدر الکتریک مدل A9F74301 با نشان Green Premium و انطباق با مقررات RoHS و REACh، انتخابی کاملاً سازگار با محیط زیست است.
شرکت صنعت روز بهعنوان نماینده رسمی و تأمینکننده معتبر محصولات اشنایدر الکتریک در ایران، این مدل را با اصالت کالا، گارانتی ۱۸ ماهه و پشتیبانی ۲۴ ساعته فنی عرضه میکند تا اطمینان خریداران صنعتی بهطور کامل حفظ شود.
کاربرد در صنایع مختلف:
-
سیستمهای کنترل و فرمان دقیق (PLC، تابلو کنترل ماشینآلات)
-
شبکههای روشنایی و مدارهای جریان پایین
-
سیستمهای انرژی خورشیدی DC و کنترل باتری
-
تابلو برقهای صنعتی و ساختمان هوشمند
-
تجهیزات ابزار دقیق، آزمایشگاهی و اتوماسیون سبک
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 1 آمپر AC/DC |
| سری محصول | Acti9 iC60N |
| کد فنی کالا | A9F74301 |
| نوع نصب | روی ریل استاندارد DIN (6 ماژول – 9mm pitch) |
| ولتاژ عملکرد | 400V AC / تا 180V DC |
| کاربرد | حفاظت مدارهای توزیع و کنترلی در سیستمهای AC و DC |
| نوع فرمان | حرارتی–مغناطیسی (Thermal-Magnetic) |
| سازگاری با کلید | سازگار با شینههای کامب و بلوکهای توزیع بالایی و پایینی |
| نوع ولتاژ تغذیه | دوگانه (AC و DC) – 50/60Hz |
| مصرف انرژی | طراحی بهینه برای مصرف کم انرژی و گرمای حداقل |
| طراحی | بدنه سفید با نشانگر وضعیت Trip، ابعاد 85×54×78.5 میلیمتر |
| ایمنی | انطباق با IEC/EN 60898-1 و IEC/EN 60947-2 – دارای قابلیت ایزولاسیون کامل |
| کاربری | مناسب برای تابلو برقهای صنعتی، مسکونی و سیستمهای کنترلی ظریف |
| گشتاور توصیهشده نصب | 2 نیوتنمتر برای اتصالات بالا و پایین |
| عمر سیکل الکتریکی/مکانیکی | 10,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| سرعت عملکرد | قطع سریع با منحنی C (8×In ±20%) |
| قابلیت کنترل | دارای نشانگر وضعیت روشن/خاموش و Trip Indicator |
| دوام مکانیکی | 20,000 سیکل عملکرد مکانیکی |
| نوع حفاظت | IP20 – کلاس آلودگی 3 – کلاس محدودسازی انرژی 3 |
| تعداد کنتاکت (موقعیت) | 3 پل محافظتشده (3P) |
| قابلیت اضافه شدن | قابلیت افزودن کنتاکت کمکی، ماژول نشتی زمین و رله خطا |
| قطر نصب | 6 واحد ماژولار (54mm عرض) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | 18 ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.375 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
برای مدارهای کنترل، فرمان دقیق، روشنایی صنعتی و سیستمهای DC با جریان پایین طراحی شده است.
بله، این مدل در ولتاژهای DC تا 180 ولت و قدرت قطع 10kA کاملاً ایمن و قابل اطمینان عمل میکند.
مدل 1 آمپر برای مدارهای دقیق با جریان بسیار کم کاربرد دارد، در حالی که مدل 2 آمپر در مدارهای قدرت سبک و ابزار دقیق استفاده میشود.
بله، این مدل قابلیت اتصال مستقیم از بالا و پایین با شینه کامب Schneider را دارد.
این محصول با گارانتی ۱۸ ماهه اشنایدر الکتریک و پشتیبانی ۲۴ ساعته شرکت صنعت روز عرضه میشود.
