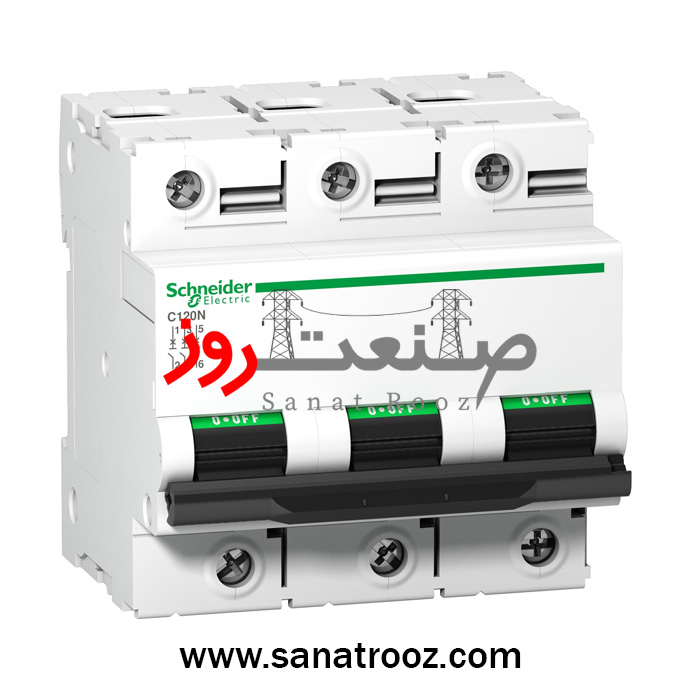

کلید مینیاتوری سه پل ۸۰ آمپر AC اشنایدر ۱۰KA
Miniature circuit-breaker, Acti9 C120N, 3P, 80 A, C curve, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2)
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 80 آمپر AC |
| سری محصول | Acti9 C120N |
| کد فنی کالا | A9N18365 |
| نوع نصب | روی ریل استاندارد DIN – نصب ثابت (Fixed Mounting) |
| ولتاژ عملکرد | 230…400V AC / تا 375V DC |
| کاربرد | حفاظت مدارهای قدرت، روشنایی و توزیع انرژی در تابلوهای صنعتی |
| نوع فرمان | حرارتی–مغناطیسی (Thermal-Magnetic) |
| سازگاری با کلید | سازگار با شینه کامب و بلوک توزیع اشنایدر |
| نوع ولتاژ تغذیه | AC و DC – فرکانس کاری 50/60Hz |
| مصرف انرژی | کلاس محدودسازی انرژی 3 – بهرهوری بالا |
| طراحی | بدنه سفید صنعتی با نشانگر وضعیت (ON/OFF) و کنترل Toggle |
| ایمنی | قابلیت ایزولاسیون صنعتی (Industrial Isolation) طبق IEC 60947-2 |
| کاربری | مناسب تابلوهای صنعتی، موتورخانهها، سیستمهای کنترل و نیروگاهها |
| سرعت عملکرد | منحنی قطع C با محدوده مغناطیسی 5 تا 10 برابر جریان نامی |
| عمر سیکل الکتریکی/مکانیکی | 5,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 3.5 نیوتنمتر |
| قابلیت کنترل | دارای نشانگر وضعیت و قفلپذیری در حالت ON/OFF |
| دوام مکانیکی | 20,000 سیکل مکانیکی |
| نوع حفاظت | IP20 – کلاس آلودگی 3 – کلاس اضافه ولتاژ IV |
| تعداد کنتاکت (موقعیت) | 3 پل (3P) محافظتشده |
| قابلیت اضافه شدن | ماژول نشتی زمین، کنتاکت کمکی و رله خطا |
| قطر نصب | 9 ماژول (81 میلیمتر) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.615 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید مینیاتوری سه پل 80 آمپر اشنایدر الکتریک مدل A9N18365 از سری Acti9 C120N، محصولی قدرتمند برای حفاظت مدارهای قدرت در تابلوهای صنعتی است. این کلید با توان قطع 10kA در 400V AC، عملکرد حرارتی-مغناطیسی دقیق، دوام ۲۰,۰۰۰ سیکل مکانیکی و سازگاری با ماژولهای جانبی Vigi و OF، ایمنی کامل مدار را تضمین میکند. طراحی صنعتی، بدنه مقاوم و گواهی Green Premium از این مدل، انتخابی حرفهای برای محیطهای صنعتی سنگین ساخته است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید مینیاتوری سه پل ۸۰ آمپر AC اشنایدر 10KA
کلید مینیاتوری سه پل ۸۰ آمپر اشنایدر الکتریک مدل A9N18365 از خانواده قدرتمند Acti9 C120N، راهحلی مهندسیشده برای حفاظت دقیق مدارهای قدرت در محیطهای صنعتی و تجاری است. این کلید با توان قطع 10kA در ۴۰۰ ولت AC و طراحی سهپل (3P) واقعی، در ردهی کلیدهای صنعتی سنگین (Heavy Duty MCB) قرار میگیرد.
در حالی که بسیاری از رقبا اطلاعات ناقصی از خانوادههای iC60 یا C120 ارائه میدهند، Schneider Electric با این مدل، بالاترین سطح ایمنی و پایداری عملکرد را در ولتاژ ۲۳۰ تا ۴۰۰ ولت تضمین میکند. طراحی این تجهیز بر اساس استانداردهای IEC/EN 60898-1 و ۶۰۹۴۷-۲ انجام شده و قابلیت ایزولاسیون صنعتی (Industrial Isolation) را نیز داراست.
کلید مینیاتوری ۸۰ آمپر سری C120N مجهز به مکانیسم حرارتی-مغناطیسی است که در برابر اضافهبار و اتصال کوتاه واکنشی بسیار سریع و دقیق دارد. منحنی قطع C در این مدل، حفاظت بهینهای برای بارهای عمومی با جریان هجومی متوسط ارائه میدهد و از آسیب دیدن تجهیزات حساس در زمان خطا جلوگیری میکند.

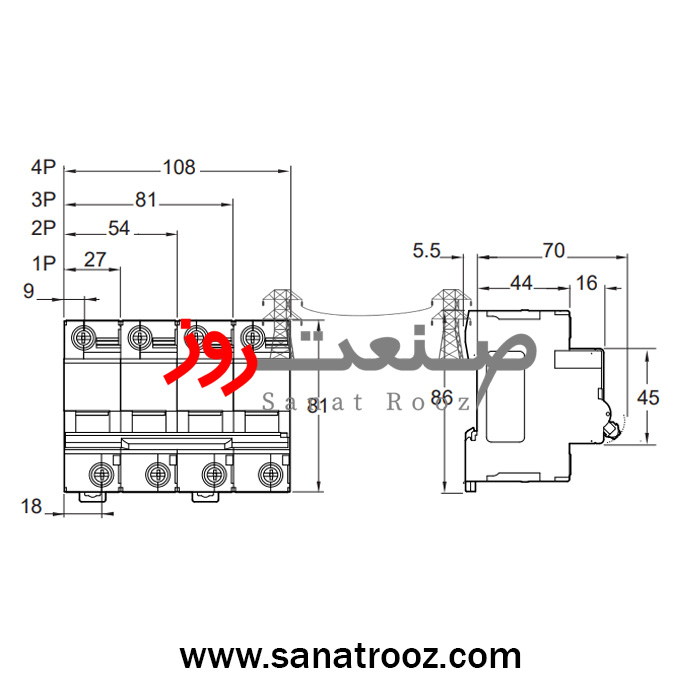

طراحی بدنه این کلید با ترکیب استحکام مکانیکی بالا و ابعاد فشرده (۸۱×۸۱×73mm)، نصب سریع روی ریل DIN را ممکن کرده است. ترمینالهای مقاوم آن برای کابلهایی تا 50mm² طراحی شدهاند و با گشتاور استاندارد ۳.۵ نیوتنمتر، اتصالی مطمئن و بدون افت ایجاد میکنند.
از دیدگاه کارایی، A9N18365 دارای کلاس محدودسازی انرژی ۳ و توانایی انجام ۲۰,۰۰۰ سیکل مکانیکی و ۵,۰۰۰ سیکل الکتریکی است که دوام و پایداری فوقالعادهای در شرایط سخت کاری به آن میبخشد.
یکی از نقاط قوت اصلی این مدل نسبت به رقبا، تطابق کامل با ماژولهای جانبی Vigi (ماژول نشتی زمین)، کنتاکت کمکی (OF) و رله خطا (SD) است که امکان توسعه و مانیتورینگ هوشمند مدار را فراهم میکند. این قابلیت بهویژه در پروژههای توزیع انرژی و تابلوهای کنترل صنعتی ارزش ویژهای دارد.
در محیطهای صنعتی که اطمینان از عملکرد بدون خطا اهمیت دارد، این کلید با محدوده دمای کاری -۲۵ تا +۷۰ درجه سانتیگراد و رطوبت مجاز ۹۵٪، گزینهای ایدهآل محسوب میشود. بدنه از پلیمر مقاوم در برابر حرارت و ضربه ساخته شده و رنگ سفید صنعتی مطابق با هارمونی سری Acti9 است.
از نظر زیستمحیطی، C120N دارای گواهی Green Premium، سازگار با الزامات RoHS و REACH است و تا ۶۰٪ قابل بازیافت میباشد. این طراحی پایدار، نشاندهنده رویکرد سبز Schneider Electric در تولید تجهیزات باکیفیت است.
در پروژههایی که نیاز به سطح بالای حفاظت در توزیع قدرت، موتورخانهها یا تابلوهای اصلی برق وجود دارد، A9N18365 با قدرت قطع بالا و کیفیت ساخت ممتاز، انتخابی حرفهای و مطمئن است.
این محصول توسط شرکت صنعت روز بهصورت اورجینال، با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و پشتیبانی فنی ۲۴ ساعته عرضه میشود تا مشتریان صنعتی با اطمینان کامل از اصالت و کیفیت کالا بهرهمند شوند.
کاربرد در صنایع مختلف:
-
تابلوهای اصلی توزیع برق صنعتی و تجاری
-
سیستمهای کنترل موتور و اتوماسیون
-
نیروگاهها و ایستگاههای برق محلی
-
موتورخانهها و مراکز تأسیسات ساختمانی
-
پروژههای تولید انرژی، کارخانجات و خطوط تولید
ویژگی های کلید مینیاتوری سه پل ۸۰ آمپر AC اشنایدر 10KA
⚙️ ۱. ایزولاسیون صنعتی مطابق با استانداردهای IEC/EN 60947-2 و IEC/EN 60898-1
مناسب برای کاربردهای صنعتی و تاسیسات برق قدرت با رعایت بالاترین استانداردهای ایمنی جهانی جهت اطمینان از عملکرد مطمئن مدار.
⚡ ۲. حفاظت ترکیبی در برابر اتصال کوتاه و اضافهبار
ترکیب سیستمهای حفاظتی Short-Circuit و Overload برای جلوگیری از آسیب تجهیزات و افزایش طول عمر مدارهای توزیع برق.
۳. قابلیت افزودن تجهیزات جانبی و سیستمهای هوشمند
امکان نصب تجهیزات کمکی (Auxiliaries)، پایش از راه دور (Remote Monitoring) و ماژول نشتی جریان (Vigi RCD) جهت کنترل و مدیریت پیشرفته در صنایع.
۴. نصب سریع، دقیق و انعطافپذیر به کمک شینه شانهای (Comb Busbar)
طراحی ویژه برای نصب آسانتر و مطمئنتر با استفاده از شینههای ترکیبی که موجب صرفهجویی در زمان و افزایش ایمنی در تابلو برق صنعتی میشود.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 80 آمپر AC |
| سری محصول | Acti9 C120N |
| کد فنی کالا | A9N18365 |
| نوع نصب | روی ریل استاندارد DIN – نصب ثابت (Fixed Mounting) |
| ولتاژ عملکرد | 230…400V AC / تا 375V DC |
| کاربرد | حفاظت مدارهای قدرت، روشنایی و توزیع انرژی در تابلوهای صنعتی |
| نوع فرمان | حرارتی–مغناطیسی (Thermal-Magnetic) |
| سازگاری با کلید | سازگار با شینه کامب و بلوک توزیع اشنایدر |
| نوع ولتاژ تغذیه | AC و DC – فرکانس کاری 50/60Hz |
| مصرف انرژی | کلاس محدودسازی انرژی 3 – بهرهوری بالا |
| طراحی | بدنه سفید صنعتی با نشانگر وضعیت (ON/OFF) و کنترل Toggle |
| ایمنی | قابلیت ایزولاسیون صنعتی (Industrial Isolation) طبق IEC 60947-2 |
| کاربری | مناسب تابلوهای صنعتی، موتورخانهها، سیستمهای کنترل و نیروگاهها |
| سرعت عملکرد | منحنی قطع C با محدوده مغناطیسی 5 تا 10 برابر جریان نامی |
| عمر سیکل الکتریکی/مکانیکی | 5,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 3.5 نیوتنمتر |
| قابلیت کنترل | دارای نشانگر وضعیت و قفلپذیری در حالت ON/OFF |
| دوام مکانیکی | 20,000 سیکل مکانیکی |
| نوع حفاظت | IP20 – کلاس آلودگی 3 – کلاس اضافه ولتاژ IV |
| تعداد کنتاکت (موقعیت) | 3 پل (3P) محافظتشده |
| قابلیت اضافه شدن | ماژول نشتی زمین، کنتاکت کمکی و رله خطا |
| قطر نصب | 9 ماژول (81 میلیمتر) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.615 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
برای حفاظت مدارهای قدرت، تابلوهای اصلی توزیع برق، سیستمهای کنترل موتور و تأسیسات صنعتی طراحی شده است.
سری C120N برای جریانهای بالا تا 125 آمپر و قدرت قطع 10 kA طراحی شده، در حالی که iC60N برای جریانهای پایینتر (تا 63 آمپر) بهکار میرود.
بله، در دمای -25 تا +70 درجه و رطوبت نسبی 95٪ بدون افت کیفیت کار میکند و دارای ایزولاسیون صنعتی است.
بله، با ماژول Vigi (نشتی زمین)، کنتاکت کمکی OF و رله خطا SD سازگار است.
شرکت صنعت روز تأمینکننده رسمی اشنایدر الکتریک در ایران است و این محصول را با گارانتی ۱۸ ماهه، تضمین اصالت و پشتیبانی ۲۴ ساعته عرضه میکند.
