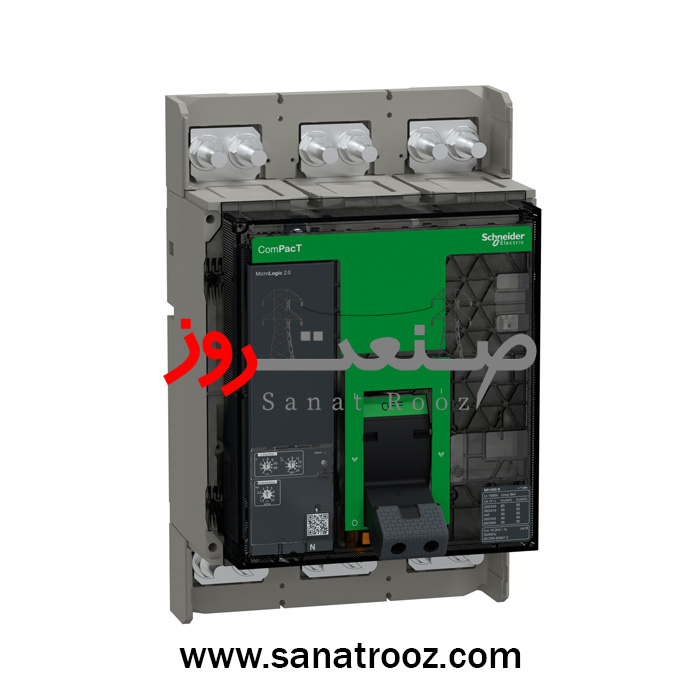

کليد اتوماتیک 1000 آمپر اشنایدر 70KA سه پل فیکس با واحد حفاظت 5.0
کلید اتوماتیک اشنایدر مدل C100H350FM از سری ComPacT NS New Generation یکی از دقیقترین و مقاومترین تجهیزات حفاظتی مدار قدرت است که برای جریان نامی ۱۰۰۰ آمپر و قدرت قطع ۷۰kA در ۴۱۵ ولت AC طراحی شده است. این کلید با واحد حفاظت MicroLogic 5.0 الکترونیکی آنالوگ، سه سطح حفاظتی L، S و I را در برابر اضافهبار طولانی، اتصال کوتاه با تأخیر زمانی و اتصال لحظهای ارائه میدهد و گزینهای ایدهآل برای تابلوهای اصلی برق صنعتی و سیستمهای قدرت سنگین محسوب میشود.
بدنهی فشرده، طراحی فیکس سه پل و ساختار مستحکم باعث شده این کلید حتی در شرایط محیطی سخت، دمای بالا یا نوسانات شدید ولتاژ، عملکردی پایدار و مطمئن داشته باشد. این محصول با واحد حفاظت آنالوگ ۵.۰ به کاربران امکان میدهد تنظیمات دقیق جریان نامی (Ir)، جریان کوتاهمدت (Isd)، تأخیر کوتاهمدت (tsd) و جریان لحظهای (Ii) را متناسب با نوع بار تنظیم نمایند.
در پروژههای صنعتی که نیاز به قطع سریع مدار در جریانهای شدید وجود دارد، قدرت قطع ۷۰kA این مدل اطمینان کامل از ایمنی تجهیزات را تضمین میکند. استفاده از سیستم حرارتی–مغناطیسی با دقت بالا، مانع از آسیب به کابلها و موتورها در زمان بروز خطای شدید میشود.
واحد MicroLogic 5.0 دارای نشانگرهای LED برای تشخیص فوری خطاهای حفاظتی است و حافظه حرارتی داخلی آن، عملکرد هوشمند در بازههای طولانی را تضمین میکند. برخلاف مدلهای دیجیتال پیچیده، این واحد با طراحی ساده و مکانیکی، بدون نیاز به منبع تغذیه خارجی کار کرده و هزینه نگهداری را به حداقل میرساند.
کلید C100H350FM مطابق استاندارد جهانی IEC 60947-2 طراحی شده و با سیستمهای برق سهفاز صنعتی، موتورخانهها، نیروگاهها و مراکز داده کاملاً سازگار است. محدوده دمای کاری بین –25 تا +70°C و رطوبت تا ۹۵٪ بدون میعان، امکان نصب در محیطهای باز صنعتی را نیز فراهم میکند.
این کلید از نظر ساختاری با کلیدهای بالادست NS1600 و پاییندست NS630 کاملاً هماهنگ بوده و قابلیت انتخابی (Selective Protection) دارد که در هنگام بروز خطا تنها بخش معیوب شبکه را قطع کرده و از خاموشی کل سیستم جلوگیری میکند.
مزیت کلیدی C100H350FM در سادگی تنظیمات، دقت عملکرد و مقاومت بالا در جریانهای گذرای شدید است. به همین دلیل در صنایع فولاد، پالایشگاهها، پتروشیمیها، کارخانههای سنگین و تابلوهای برق اصلی ساختمانهای بزرگ، استفاده گستردهای دارد.
واحد MicroLogic 5.0 با امکان فعال/غیرفعالسازی تابع I²t در بخش S، کنترل کاملی بر تأخیر قطع در اتصال کوتاه فراهم کرده و از تجهیزات حساس در برابر شوک ناگهانی جریان محافظت میکند.
شرکت صنعت روز با عرضه رسمی این مدل تحت گارانتی ۱۸ ماهه اشنایدر الکتریک، خدمات نصب تخصصی، آموزش تنظیم واحد میکرولوژیک و پشتیبانی فنی ۲۴ ساعته، انتخابی مطمئن برای پیمانکاران، مهندسان و طراحان تابلو برق در سراسر کشور ارائه میدهد.
کلید C100H350FM با تلفیق قدرت، دوام، دقت و سهولت تنظیم، نماد اطمینان در حفاظت مدارهای فشار ضعیف است و بهعنوان یکی از پرکاربردترین مدلهای اشنایدر در پروژههای صنعتی سنگین شناخته میشود.
تنظیمات حفاظتی (Protection Settings)
| ویژگی | مقدار / توضیح |
|---|---|
| نوع واحد حفاظت | MicroLogic 5.0 – آنالوگ (Analog Trip Unit) |
| نوع عملکرد حفاظتی | انتخابی (Selective Protection) با سه سطح L/S/I |
| نوع حفاظتها | L: اضافهبار طولانیمدت / S: اتصال کوتاه زماندار / I: اتصال کوتاه لحظهای |
| محدوده تنظیم جریان طولانی (Ir) | ۰٫۴ تا ۱ × In (در ۹ مرحله) |
| محدوده تأخیر حرارتی (tr) | ۱۲٫۵ تا ۶۰۰ ثانیه در ۱٫۵×Ir و ۰٫۵ تا ۲۴ ثانیه در ۶×Ir |
| تنظیم جریان کوتاهمدت (Isd) | ۱٫۵ تا ۱۰ × Ir (۹ مرحله تنظیمی) |
| محدوده تأخیر کوتاهمدت (tsd) | ۰٫۱ تا ۰٫۴ ثانیه – قابل انتخاب در حالت I²t = ON/OFF |
| تنظیم جریان لحظهای (Ii) | ۲ تا ۱۵ × In – عملکرد سریع بدون تأخیر |
| قابلیت تنظیم حفاظت زمین (Ig) | ندارد (فاقد G Protection) |
| حافظه حرارتی | دارد – جلوگیری از عملکرد مجدد سریع پس از بار سنگین |
| Zone Selective Interlocking (ZSI) | ندارد |
| نوع نشانگر خطا | LED سهگانه قرمز (خطا) + LED زرد (اضافهبار) |
| استاندارد مرجع | IEC 60947-2 / IEC 60947-4-2 |
کاربرد در صنایع مختلف:
تابلوهای اصلی برق، پالایشگاهها، نیروگاهها، صنایع فولاد، مراکز داده، ساختمانهای بلندمرتبه و سیستمهای توزیع برق صنعتی.
