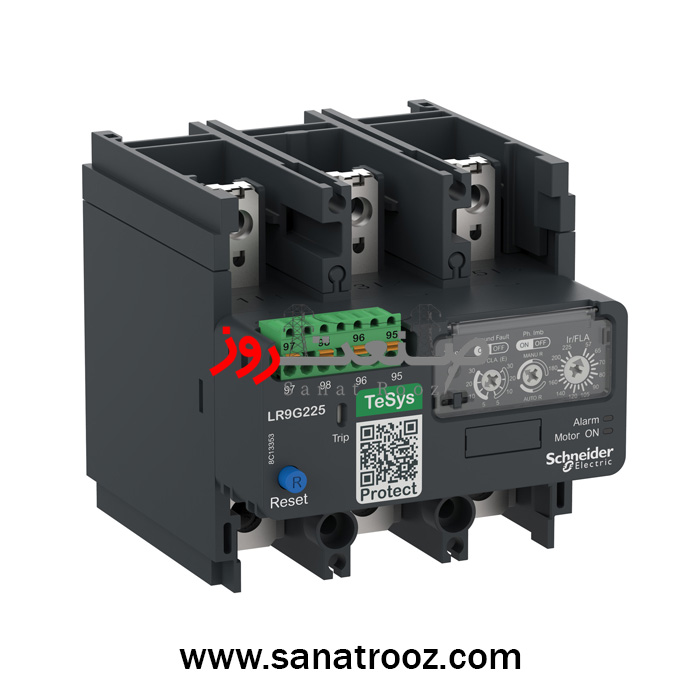

بیمتال 57 تا 225 آمپر سری G – Schneider LR9G225
بیمتال LR9G225 از سری TeSys Giga – LRG یکی از حرفهایترین رلههای حفاظتی اشنایدر الکتریک برای حفاظت دقیق موتورهای سهفاز در کاربردهای صنعتی سنگین است. این مدل با بازه جریانی 57 تا 225 آمپر طراحی شده و عملکرد آن بر پایه تکنولوژی حرارتی الکترونیکی نسل جدید است؛ یعنی دقت بالاتر، پایداری بیشتر و واکنش سریعتر نسبت به بیمتالهای مکانیکی قدیمی.
رله LR9G225 به گونهای طراحی شده که در شرایط سخت کاری، نوسانات شبکه و بارهای سنگین همچنان عملکردی ایمن و کاملاً پایدار ارائه دهد. این بیمتال برای حفاظت موتور در برابر اضافهبار، خطای فاز (Phase Loss)، عدم تعادل فاز (Phase Imbalance) و اتصال زمین طراحی شده و مطابق استاندارد IEC 60947-4-1 عمل میکند.
یکی از نقاط برجسته این مدل، قابلیت تنظیم Class 5E تا Class 30E است که امکان انتخاب دقیق منحنی قطع را بر اساس نوع بار فراهم میکند. این ویژگی به مهندسان اجازه میدهد از این بیمتال برای موتورهای با راهاندازی سنگین، بارهای ضربهای و کاربردهای پیوسته استفاده کنند و عمر موتور را بهطور محسوسی افزایش دهند.
طراحی مهندسی LR9G225 شامل LED وضعیت، نشانگر Trip، کلید Reset دستی و اتوماتیک، و خروجیهای کمکی 1NO + 1NC است که امکان مانیتورینگ و کنترل سریع را در تابلو برقهای صنعتی فراهم میکند. این امکانات باعث میشود تعمیرکار یا تکنسین بتواند وضعیت عملکرد موتور را بدون نیاز به ابزار جانبی بررسی کند.
از نظر محیطی، این بیمتال مقاومت بسیار بالایی در برابر لرزش 6Gn، شوک 15Gn، نویزهای الکتریکی EMC تا 20V/m و ولتاژ ضربه 8kV دارد. این ویژگیها، LR9G225 را برای نصب در محیطهای صنعتی سنگین مانند خطوط تولید پیوسته، صنایع فولاد، سیمان، نفت، گاز، معادن و تابلوهای فضای باز کاملاً مناسب میکند.
سرعت عملکرد این رله در برابر خطای فاز بین 0 تا 4 ثانیه و در برابر عدم تعادل فاز بین 0 تا 5 ثانیه است. این واکنش سریع از سوختگی سیمپیچ، افزایش دما و آسیبهای حرارتی جلوگیری میکند و باعث کاهش هزینههای تعمیرات موتور میشود.
ابعاد این محصول 107×105×126 میلیمتر و وزن آن 0.8 کیلوگرم است؛ طراحی جمعوجور و وزن مناسب آن نصب را ساده کرده و سازگاری کامل با کنتاکتورهای سری G مانند LC1G225 را فراهم میکند. همچنین ترمینالهای Push-in، اتصال سیم را سریعتر و ایمنتر میکند.
این بیمتال توانایی کار با ولتاژهای متنوع 24 تا 500 ولت AC و 24 تا 250 ولت DC را دارد و این موضوع باعث افزایش انعطافپذیری آن در تابلوهای قدرت و سیستمهای کنترل صنعتی میشود. به همین دلیل برای پروژههایی که از PLC یا کنترلرهای صنعتی استفاده میکنند، گزینهای ایدهآل محسوب میشود.
LR9G225 برای کاربریهای سنگین همچون پمپهای توان بالا، فنهای صنعتی، کمپرسورها، نوار نقالهها، آسیابها، جرثقیلها و موتورهای تولیدی بسیار پرکاربرد است و دقت عملکرد آن در شرایط سخت کاملاً اثبات شده است.
این محصول به صورت اورجینال و همراه با گارانتی معتبر ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود تا کاربران صنعتی بتوانند با اطمینان کامل، حفاظت موتورهای خود را در بالاترین استاندارد تأمین کنند.
🏭 کاربرد در صنایع مختلف
-
صنایع نفت، گاز، پتروشیمی و نیروگاهی
-
خطوط تولید مداوم در صنعت فولاد، سیمان و معدن
-
پمپهای فشارقوی، بوسترپمپها و سیستمهای انتقال آب
-
کمپرسورها، فنهای صنعتی و تجهیزات تهویه توان بالا
-
نوار نقالهها، جرثقیلها و سیستمهای انتقال مواد
-
تابلوهای MCC، تابلوهای قدرت و سیستمهای اتوماسیون صنعتی
