بيمتال 17 الی 25 آمپر تیپ قدیم اشنایدر الکتریک

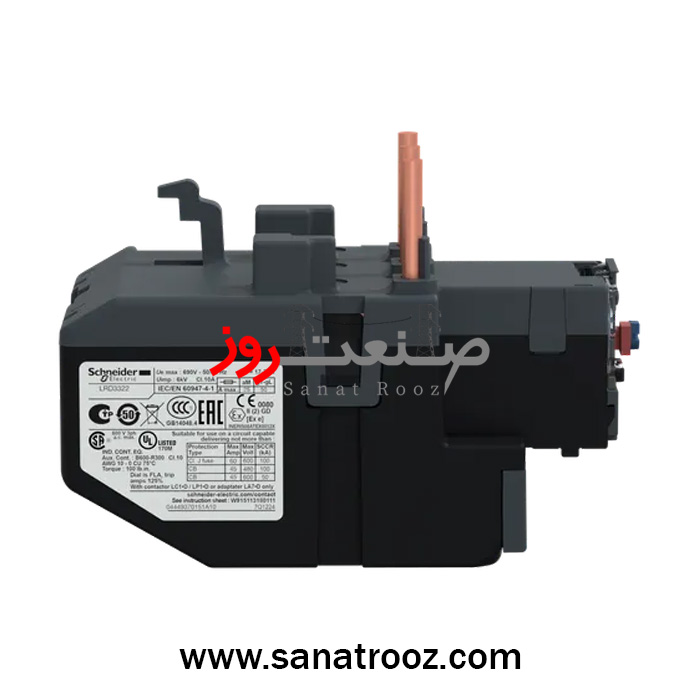

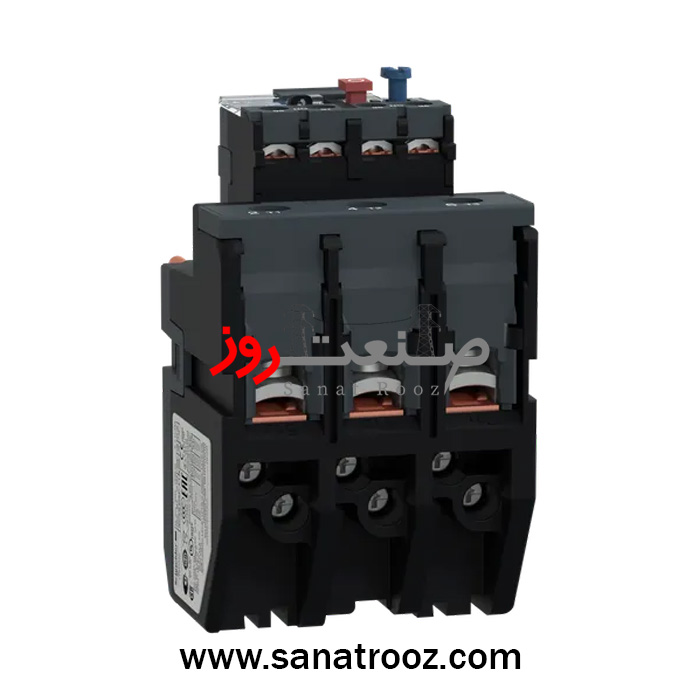

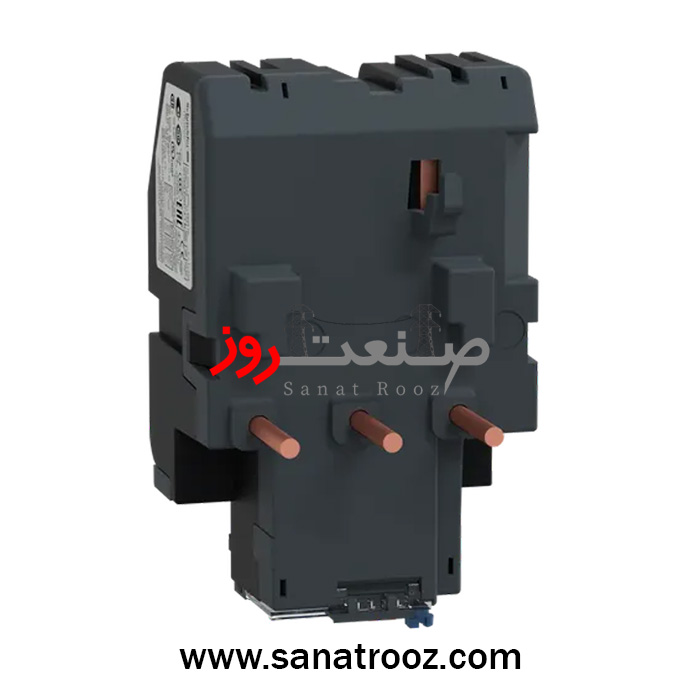

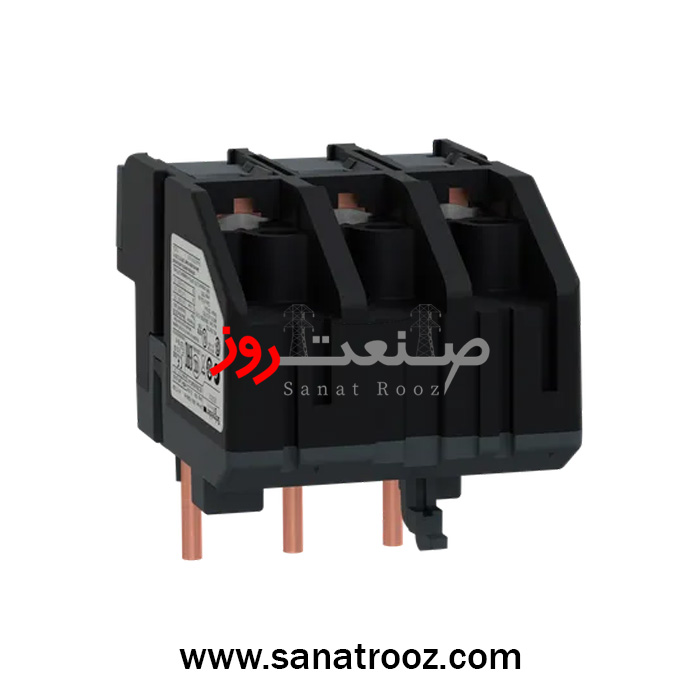

بیمتال ۱۷ الی ۲۵ آمپر اشنایدر الکتریک مدل LRD3322 یکی از محصولات حرفه‌ای سری TeSys Deca است که با دقت بالا و طراحی صنعتی برای حفاظت موتورهای سه‌فاز طراحی شده است. این رله حرارتی با محدوده جریان قابل تنظیم ۱۷ تا ۲۵ آمپر، موتور را در برابر اضافه‌بار، قفل روتور و قطع فاز محافظت می‌کند و در صورت افزایش بیش از حد جریان، مدار را به‌صورت خودکار قطع می‌نماید.

ساختار داخلی بیمتال LRD3322 بر پایه سیستم دیفرانسیلی سه‌فاز با جبران حرارتی خودکار طراحی شده که باعث عملکرد دقیق در هر شرایط دمایی می‌شود. این بیمتال با استاندارد بین‌المللی IEC 60947-4-1 کاملاً مطابقت دارد و به دلیل کیفیت ساخت بالا، در پروژه‌های صنعتی با حساسیت بالا به‌کار می‌رود.

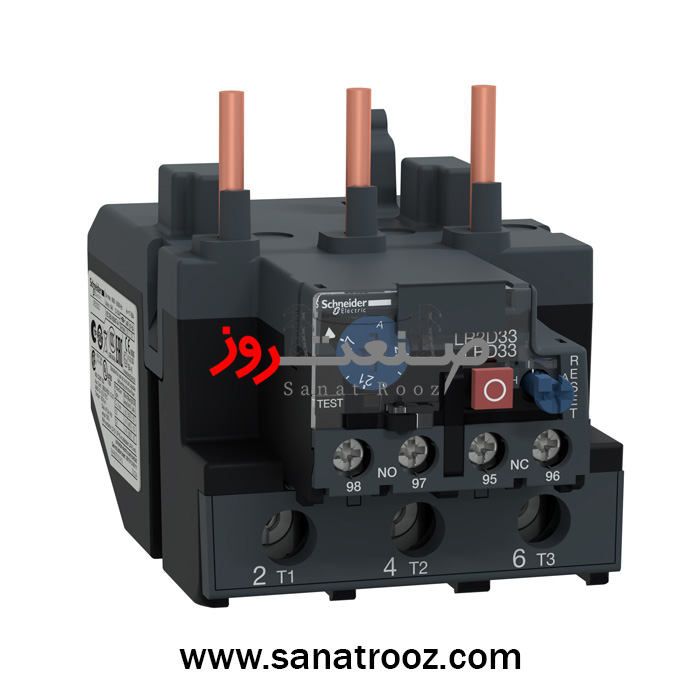

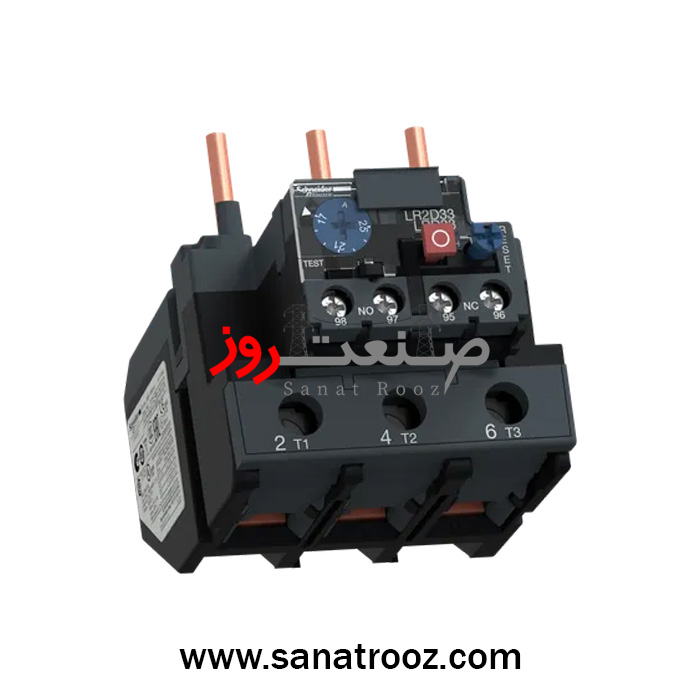

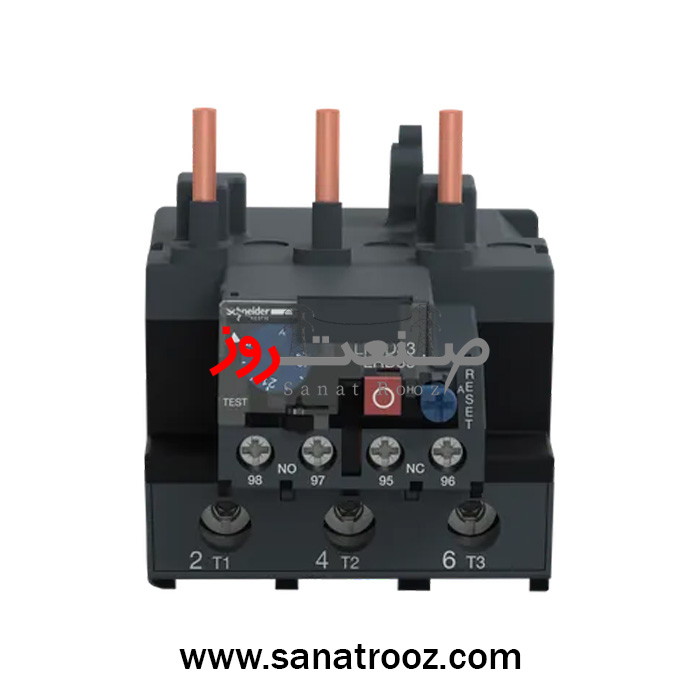

بیمتال LRD3322 با کنتاکتورهای LC1D80 و LC1D95 سازگار است و نصب آن به‌صورت مستقیم زیر کنتاکتور یا روی ریل تابلو انجام می‌شود. دکمه‌های قرمز Stop و آبی Reset روی بدنه، کنترل سریع و دستی مدار را در زمان تست یا بازیابی پس از خطا ممکن می‌سازد. این طراحی کاربردی باعث افزایش سرعت بهره‌برداری در سیستم‌های کنترل موتور می‌شود.

رله حرارتی LRD3322 دارای کلاس حرارتی 10A است و در جریان ۱٫۱۴ برابر جریان تنظیم‌شده (Ir) با دقت ±۶ درصد مدار را قطع می‌کند. این ویژگی، حفاظت مطمئن از موتور را حتی در شرایط بارگذاری تدریجی تضمین می‌کند. علاوه بر این، سیستم تشخیص قطع فاز داخلی به‌صورت هوشمند در صورت فقدان یک فاز، مدار را به‌سرعت قطع می‌نماید تا از سوختن سیم‌پیچ موتور جلوگیری شود.

از نظر ایمنی، بیمتال LRD3322 دارای سطح حفاظت IP20 و عایق ولتاژی ۶ کیلوولت است. جنس بدنه از مواد ضد‌حریق Flame Retardant UL94-V1 ساخته شده و در برابر لرزش تا ۴ Gn و شوک مکانیکی تا ۱۵ Gn مقاوم است. این ویژگی‌ها آن را برای محیط‌های صنعتی خشن مانند کارگاه‌های فولاد، خطوط تولید سنگین و سیستم‌های پمپاژ ایده‌آل می‌سازد.

این مدل از بیمتال دارای دو کنتاکت کمکی (۱ NO + ۱ NC) است که وضعیت خطا و عملکرد مدار را به سیستم فرمان یا PLC ارسال می‌کند. از این طریق، اپراتور می‌تواند خطاها را به‌صورت لحظه‌ای پایش کرده و سیستم را سریعاً ریست کند. همچنین، بیمتال LRD3322 با طراحی فشرده و وزن ۰٫۵۱ کیلوگرم، نصب آسانی دارد و فضای کمی در تابلو برق اشغال می‌کند.

در آزمایش‌های دوام، این بیمتال توانسته ۶ ۰۰۰ سیکل الکتریکی و ۱۰ ۰۰۰ سیکل مکانیکی را با پایداری کامل پشت سر بگذارد. گشتاور سفت‌کاری ترمینال‌ها در مدار قدرت ۹ نیوتن‌متر و در مدار فرمان ۱٫۷ نیوتن‌متر است که نشان‌دهنده‌ی طراحی دقیق اتصالات جهت جلوگیری از شل‌شدگی در اثر گرما یا لرزش است.

بیمتال اشنایدر مدل LRD3322 با داشتن تأییدیه‌های بین‌المللی UL، CSA، EAC، ATEX، UKCA، DNV-GL و LROS، اطمینان مهندسان و پیمانکاران را در پروژه‌های صنعتی جلب کرده است. همچنین، با بدنه مقاوم و قطعات حرارتی دقیق، طول عمر بالایی دارد و نیاز به سرویس دوره‌ای را به حداقل می‌رساند.

این محصول با گارانتی ۱۸ ماهه رسمی اشنایدر الکتریک و از طریق شرکت صنعت روز به‌صورت اورجینال عرضه می‌شود تا مشتریان از اصالت کالا و خدمات پس از فروش معتبر اطمینان کامل داشته باشند. استفاده از بیمتال LRD3322 در تابلوهای برق صنعتی، سیستم‌های پمپ، تهویه و خطوط تولید، به بهبود ایمنی و کاهش هزینه‌های تعمیراتی کمک قابل‌توجهی می‌کند.

کاربرد در صنایع مختلف:

صنایع فولاد و پتروشیمی – سیستم‌های پمپاژ آب و فاضلاب – تابلوهای برق فشار ضعیف – خطوط تولید اتوماسیون صنعتی – سیستم‌های تهویه مطبوع و تهویه تونلی – ماشین‌آلات صنعتی سنگین و کمپرسورها.
