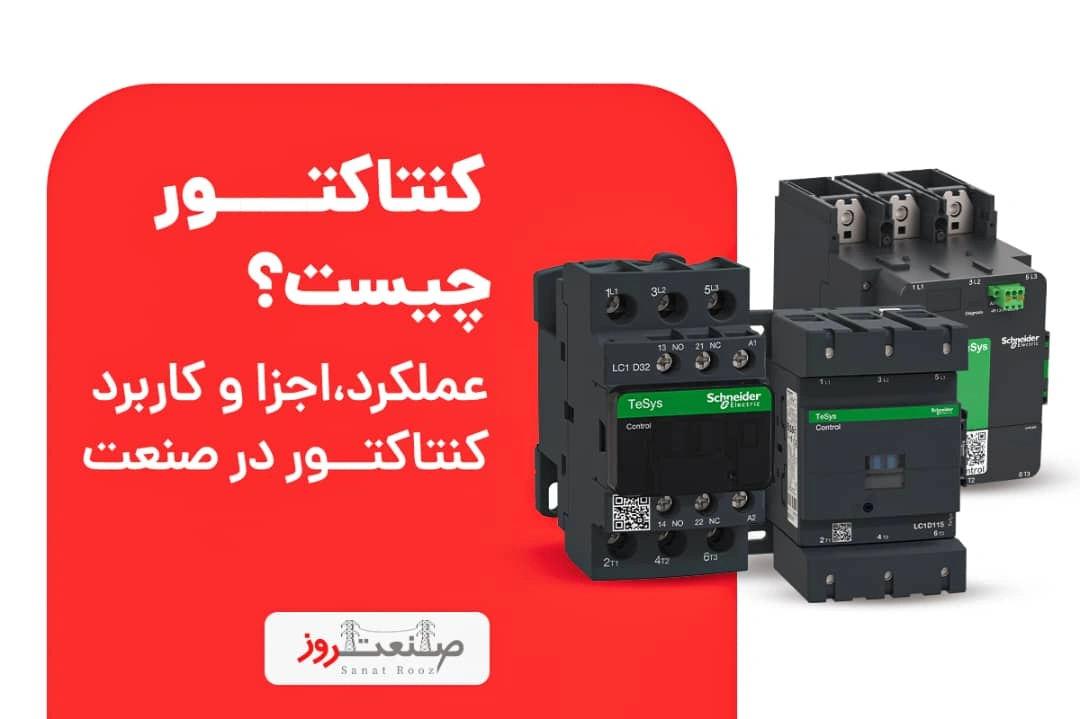

کنتاکتور چیست؟ آموزش عملکرد، اجزا و کاربرد در صنعت

اگر بخوایم خیلی ساده بگیم، کنتاکتور یک کلید مغناطیسی هوشمنده که برای قطع و وصل مدارهای الکتریکی با توان بالا استفاده میشه. تفاوتش با کلیدهای دستی اینه که بدون نیاز به دخالت مستقیم، با یک فرمان الکتریکی (از طریق بوبین یا سیم‌پیچ) عمل میکنه.

کنتاکتور در اصل مثل یک «کلید کنترل از راه دور» عمل میکنه؛ یعنی شما میتونید با یک جریان کوچک در مدار فرمان، یک موتور سه‌فاز بزرگ یا تجهیزات صنعتی رو روشن و خاموش کنید. به همین دلیل، این قطعه هم در مدار قدرت (برای تغذیه بار اصلی مثل موتور) و هم در مدار فرمان (برای کنترل و ایمنی) نقشی اساسی داره.

اجزای کنتاکتور

برای اینکه بفهمیم کنتاکتور چگونه کار میکنه، باید اول اجزای اصلی اون رو بشناسیم. هر کنتاکتور از سه بخش کلیدی ساخته شده:

1. بوبین (Coil)

بوبین یا سیم‌پیچ قلب کنتاکتوره. وقتی ولتاژ به بوبین اعمال میشه، یک میدان مغناطیسی ایجاد میکنه. همین میدان باعث جذب هسته متحرک و در نهایت وصل شدن تیغه‌های کنتاکتور میشه. در واقع تمام عملکرد کنتاکتور به همین قسمت وابسته‌ست.

2. کنتاکت‌ها (Contacts)

• کنتاکت‌های اصلی: وظیفه انتقال جریان قدرت به مصرف‌کننده (مثل موتور یا پمپ) رو دارن. کنتاکتورهای موتوری غالباً سه‌پل هستند؛ با این حال مدل‌های ۲، ۳ و ۴ پل نیز رایج‌اند و بسته به کاربرد انتخاب میشن.
• کنتاکت‌های کمکی: برای مدار فرمان استفاده میشن. این تیغه‌ها جریان کمی رو عبور میدن و بیشتر برای سیگنال‌دهی یا قفل کردن مدار کاربرد دارن.
• فنرهای کنتاکت: باعث میشن در حالت بدون تحریک بوبین، تیغه‌ها به حالت باز یا بسته اولیه خودشون برگردن.

3. محفظه (Enclosure)

بدنه کنتاکتور معمولاً   Open-Type هست و خودِ دستگاه IP بالایی نداره. درجه حفاظت محیطی باید به‌کمک تابلو/جعبه با IP مناسب مثلاً IP54تأمین شود.

کنتاکتور چگونه کار می‌کند؟

عملکرد کنتاکتور بر پایه‌ی الکترومغناطیسه. در واقع بوبین یا سیم‌پیچ نقش اصلی رو ایفا میکنه و کل مکانیزم قطع و وصل مدار رو کنترل میکنه.

مراحل کار کنتاکتور به این شکله:

1. اعمال ولتاژ به بوبین
   وقتی ولتاژ AC یا DC به بوبین میرسه، یک میدان مغناطیسی ایجاد میشه.
2. ایجاد نیروی مکش مغناطیسی
   این میدان باعث جذب شدن هسته متحرک به هسته ثابت میشه. در نتیجه تیغه‌های متحرک کنتاکتور حرکت می‌کنن.
3. وصل شدن مدار قدرت
   کنتاکت‌های اصلی بسته میشن و جریان برق به سمت بار (مثل موتور یا پمپ) منتقل میشه. در همین لحظه، اگر کنتاکت‌های کمکی هم در مدار فرمان باشن، سیگنال کنترلی لازم رو میدن.
4. بازگشت به حالت قطع
   به محض قطع ولتاژ بوبین، میدان مغناطیسی از بین میره. فنرهای داخلی هسته متحرک رو به عقب برمی‌گردونن و کنتاکت‌ها باز میشن. در نتیجه مدار قدرت قطع میشه.

کنتاکتور مثل یک کلید کنترل از راه دوره: با یک فرمان کوچک در مدار فرمان، می‌تونیم بارهای بزرگ و پرمصرف رو به راحتی خاموش و روشن کنیم. همین ویژگی باعث شده کنتاکتور جایگزین ایمن‌تر و بهتری نسبت به کلیدهای دستی باشه.

کار اصلی کنتاکتور چیست؟

اصلی‌ترین وظیفه‌ی کنتاکتور، قطع و وصل مدار قدرت با یک فرمان کوچکه ، شما با استفاده از یک جریان ضعیف در مدار فرمان، می‌تونید یک مصرف‌کننده پرقدرت مثل موتور سه‌فاز، پمپ یا کمپرسور رو روشن یا خاموش کنید.

این قابلیت چند مزیت مهم داره:

• ایمنی بالا: چون اپراتور مستقیماً با مدار قدرت تماس نداره و همه چیز از طریق مدار فرمان کنترل میشه.
• کنترل از راه دور: میشه با یک کلید فشاری یا حتی سیستم اتوماسیون، تجهیزات بزرگ رو مدیریت کرد.
• امکان قطع و وصل مکرر: کنتاکتور برای قطع‌و‌وصل‌های مکررِ سنگین طراحی نشده ؛ میزان استهلاک به نوع بار و رده بهره ‌برداری IEC (مانند AC-1، AC-3، AC-4) بستگی داره. در بارهای موتوریِ AC-4 (جلو/عقب، اینچینگ) استهلاک خیلی بیشتره.
• محافظت از تجهیزات: کنتاکتور عنصر کنترلیه؛ وسیله حفاظت اتصال‌کوتاه نیست. باید (همراه با حفاظت اتصال‌کوتاه فیوز MCB/MCCB و حفاظت اضافه‌بار بی‌متال یا رله حرارتی/الکترونیکی) به‌کار بره.

کار اصلی کنتاکتور اینه که مثل یک واسطه‌ی هوشمند عمل کنه؛ با یک سیگنال کوچک، مدار قدرت رو کنترل کنه. همین ویژگی باعث شده کنتاکتور به یکی از مهم‌ترین اجزای تابلو برق‌های صنعتی و سیستم‌های کنترلی تبدیل بشه.

کاربرد کنتاکتور چیست؟

کنتاکتور یکی از پرمصرف‌ترین تجهیزات در مدارهای الکتریکیه، چون تقریباً در هر جایی که نیاز به قطع و وصل بارهای پرقدرت باشه به کار میاد. مهم‌ترین کاربردهای کنتاکتور عبارت‌اند از:

• راه‌اندازی و کنترل موتورهای سه‌فاز

  پرکاربردترین استفاده کنتاکتور در صنعت برای روشن و خاموش کردن موتورهای الکتریکیه. بدون اون، کنترل موتورها ایمن و قابل اعتماد نخواهد بود.

• پمپ‌ها و فن‌ها

  برای پمپ‌های آب، پمپ‌های صنعتی و فن‌های بزرگ استفاده میشه تا هم کنترل راحت‌تر بشه و هم از تجهیزات محافظت بشه.

• کمپرسورها و ماشین‌آلات سنگین

  در تجهیزات فشار بالا یا ماشین‌آلات سنگین، کنتاکتور نقش حیاتی در قطع و وصل سریع و ایمن داره.

• سیستم‌های روشنایی و گرمایش صنعتی

  برای روشنایی و هیترها، کنتاکتور باید بر اساس رده بهره ‌برداری متناسب انتخاب بشه (مثلاً AC-5a/AC-5b برای روشنایی) .جریان‌های هجومی LED و شرایط حرارتی هیترها در انتخاب ظرفیت و عدم جوش‌خوردن کنتاکت مؤثرند.

• تابلو برق‌های صنعتی

  تقریباً در تمام تابلوهای برق قدرت و فرمان، یک یا چند کنتاکتور برای مدیریت مدارها نصب میشه.

هر جا بخوایم یک بار الکتریکی پرقدرت رو از راه دور و با امنیت بالا کنترل کنیم، کنتاکتور بهترین انتخابه.

انواع کنتاکتور

کنتاکتورها بر اساس نوع جریان ورودی به دو دسته‌ی اصلی AC و DC تقسیم میشن. هرکدوم ویژگی‌ها و کاربردهای خاص خودشون رو دارن:

1.کنتاکتور AC

• برای جریان متناوب (Alternating Current) طراحی شده.
• رایج‌ترین نوع کنتاکتور در صنعت، چون اکثر موتورهای صنعتی با برق AC کار می‌کنن.
• مجهز به حلقه اتصال کوتاه (Shading Coil) برای جلوگیری از لرزش و صدا در هسته مغناطیسی هنگام کار با فرکانس برق.
• مناسب برای راه‌اندازی و کنترل موتورهای سه‌فاز، پمپ‌ها و بارهای مقاومتی.

2.کنتاکتور DC

• برای جریان مستقیم (Direct Current) ساخته شده.
• به دلیل نداشتن تغییر جهت جریان، لرزش و نوسان در هسته ایجاد نمی‌شه.
• طراحی کنتاکت‌ها باید طوری باشه که قوس الکتریکی ناشی از قطع مدار DC رو کنترل کنه چون خاموش کردن قوس در DC سخت‌تر از AC هست.
• کاربرد در سیستم‌های خاص مثل باتری‌ها، منابع تغذیه DC و برخی ماشین‌آلات خاص.

تفاوت کنتاکتور AC و DC

از منظر بار: کنتاکتورِ مناسب AC یا DC باید محفظه قوس و فواصل قطع متناسب داشته باشه خاموش‌کردن قوس در DC دشوارتر است..

از منظر بوبین: بوبین AC معمولاً با حلقه شیدینگ و بوبین DC (بدون شیدینگ) عرضه میشه؛ ولتاژ و نوع تغذیه بوبین را دقیق مطابق پلاک انتخاب کنید.

به همین دلیل، انتخاب درست بین AC یا DC بودن کنتاکتور اهمیت زیادی در ایمنی و طول عمر مدار داره.

تفاوت کنتاکتور با رله و کلید دستی

گاهی این سؤال پیش میاد که کنتاکتور چه فرقی با رله یا کلیدهای دستی داره. در ظاهر همه‌ی این تجهیزات وظیفه قطع و وصل مدار رو دارن، اما تفاوت‌های مهمی بینشون وجود داره:

تفاوت کنتاکتور و کلید دستی

• عمر مکانیکی: کنتاکتور عمر مکانیکی و الکتریکی بالایی داره (بسته به مدل، تا میلیون‌ها سیکل)، اما سایش صفر نیست. باید مطابق چرخه‌های مجاز و رده بهره‌برداری سازنده استفاده بشه. قطع‌و‌وصل مکرر به‌ویژه در بارهای سنگین، عمر الکتریکی را کاهش میده.
• ایمنی: برای ایمنی بیشتر، در کنار کنتاکتور از ایزولاتور/سوییچِ قطعِ مرئی (Disconnect/Isolator) استفاده کنید؛ صرفِ خاموش کردن کنتاکتور، ایزولاسیون الکتریکیِ ایمن ایجاد نمیکنه. کنتاکتور ابزار ایزولاسیون دائمی نیست؛ وظیفه ایزولاسیونِ مطمئن بر عهده سکسیونر/دیسکانکت است. هر تجهیز نقش مجزایی داره: کنتاکتور برای کنترل/کلیدزنی، و سکسیونر برای ایزولاسیون ایمن.
• اتوماتیک بودن: با استفاده از کنتاکتور میشه مدارهای فرمان اتوماتیک طراحی کرد، چیزی که در کلیدهای دستی امکان‌پذیر نیست.

کنتاکتور یک قطعه هوشمندتر، ایمن‌تر و صنعتی‌تر از رله‌ها و کلیدهای دستی محسوب میشه و برای بارهای سنگین بهترین انتخابه.

سخن پایانی

کنتاکتور یکی از مهم‌ترین تجهیزات در مدارهای الکتریکی و صنعتی است که امکان قطع و وصل بارهای پرقدرت را با یک فرمان کوچک فراهم میکنه. از موتورهای سه‌فاز و پمپ‌ها گرفته تا کمپرسورها و سیستم‌های روشنایی صنعتی، همه با کمک کنتاکتور به‌صورت ایمن و قابل کنترل کار می‌کنن.
