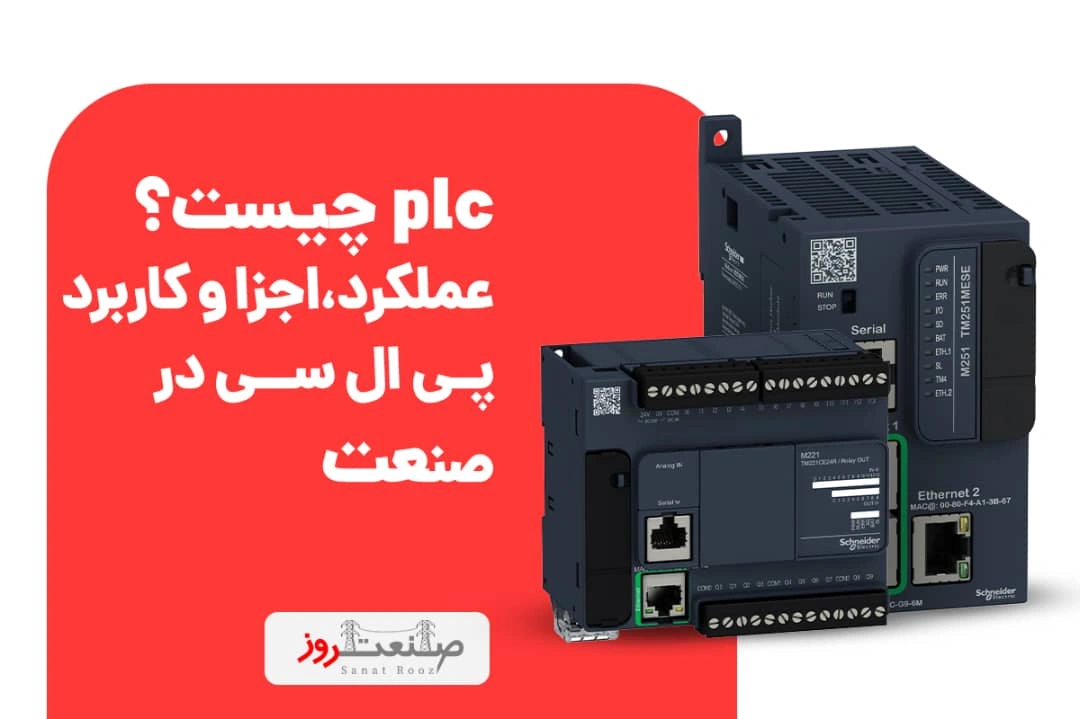

PLC چیست و چگونه کار می‌کند؟ راهنمای مهندسی اتوماسیون صنعتی

احتمالاً اسم PLC رو زیاد شنیدید، مخصوصاً وقتی صحبت از اتوماسیون صنعتی و تابلو برق میشه ،پی ال سی مخفف Programmable Logic Controller یا همون «کنترل‌کننده منطقی قابل برنامه‌ریزیه» PLC یک کامپیوتر صنعتی کوچیکه که میتونه ورودی‌های مختلف (مثل سنسورها یا کلیدها) رو دریافت کنه، اطلاعات رو پردازش کنه و در نهایت خروجی مورد نظر (مثل روشن شدن موتور یا خاموش شدن یک پمپ) رو فعال کنه.

فرق PLC با کنترل‌های قدیمی مثل بانک رله اینه که انعطاف‌پذیر و برنامه‌پذیره. یعنی برای تغییر رفتار سیستم، دیگه لازم نیست سیم‌کشی‌های پیچیده انجام بدید؛ فقط کافیه چند خط کد جدید بنویسید و بارگذاری کنید. به همین خاطر PLC خیلی سریع، دقیق و قابل اطمینانه و تقریباً توی همه صنایع مدرن، از کارخانه‌های خودروسازی گرفته تا نیروگاه‌ها و حتی سیستم‌های تهویه، استفاده میشه.

تاریخچه و تحول PLC

قبل از اینکه PLC وارد صنعت بشه، سیستم‌های کنترلی بیشتر بر پایه‌ی بانک رله‌ها ساخته میشدن. یعنی برای کنترل یک ماشین یا خط تولید، تعداد زیادی رله کنار هم قرار می‌گرفت و هر بار که تغییر یا توسعه‌ای لازم بود، سیم‌کشی‌ها باید دوباره انجام میشد. این کار هم زمان‌بر بود، هم هزینه‌بر، و هم عیب‌یابی‌اش خیلی سخت.

اینجا بود که نیاز به یک سیستم هوشمندتر احساس شد. در اواخر دهه ۱۹۶۰، مهندسی به نام ریچارد دیک مورلی ایده‌ی ساخت یک کنترلر برنامه‌پذیر رو مطرح کرد. نتیجه، تولد اولین PLC بود؛ دستگاهی که می‌تونست مثل یک کامپیوتر صنعتی عمل کنه، ولی مخصوص شرایط سخت محیط‌های صنعتی طراحی شده بود.

از اون زمان تا امروز، PLCها به‌سرعت جای بانک رله‌ها رو گرفتن. چون هم انعطاف‌پذیرتر بودن، هم هزینه‌ی نگهداری پایین‌تری داشتن، و هم میشد خیلی راحت‌تر تغییرات و برنامه‌ریزی رو روی اون‌ها اعمال کرد.الان دیگه PLC به یکی از پایه‌های اصلی اتوماسیون صنعتی تبدیل شده و تقریباً در هر کارخانه یا پروژه‌ی بزرگ، ردپاش رو می‌بینیم.

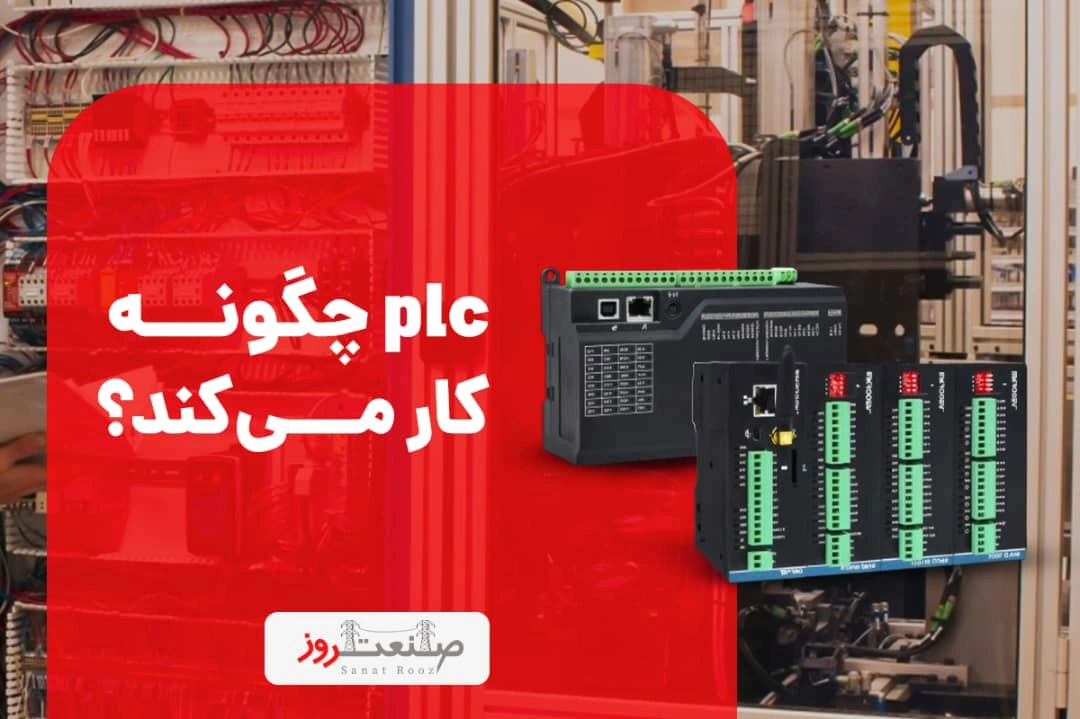

PLC چگونه کار می‌کند؟

برای اینکه درک کنیم PLC چگونه کار می‌کند، کافیه اون رو مثل یک مغز الکترونیکی تصور کنیم که بین ورودی‌ها و خروجی‌های یک سیستم قرار گرفته:

1. دریافت ورودی‌ها
   PLC داده‌ها رو از ورودی‌ها میگیره؛ مثل سنسور دما، کلید فشاری، سوئیچ حدی یا حتی سیگنال‌های دیجیتال.
2. پردازش در CPU
   واحد پردازش مرکزی (CPU) تمام ورودی‌ها رو میخونه، برنامه‌ای که روی PLC نوشته شده رو اجرا می‌کنه و تصمیم میگیره که چه خروجی‌هایی باید فعال یا غیرفعال بشن.
3. ارسال خروجی‌ها
   نتیجه پردازش به ماژول‌های خروجی فرستاده میشه. خروجی می‌تونه روشن کردن یک موتور، فعال کردن پمپ، یا حتی نمایش یک سیگنال روی صفحه HMI باشه.
4. تکرار مداوم (چرخه اسکن)
   این چرخه با سرعت خیلی بالا یعنی چند میلی ثانیه و به‌صورت پیوسته تکرار میشه. یعنی PLC دائم در حال خوندن ورودی‌ها، پردازش و به‌روزرسانی خروجی‌هاست.

مثال ساده: فرض کنید یک لامپ به PLC وصله. می‌خواید وقتی کلید فشاری رو زدید، لامپ بعد از ۳۰ ثانیه روشن بشه. در سیستم‌های قدیمی باید کلی سیم‌کشی و رله اضافه می‌کردید، اما با PLC فقط چند خط برنامه می‌نویسی و کار تمامه،به همین دلیل PLC رو میشه قلب تپنده اتوماسیون صنعتی دونست.

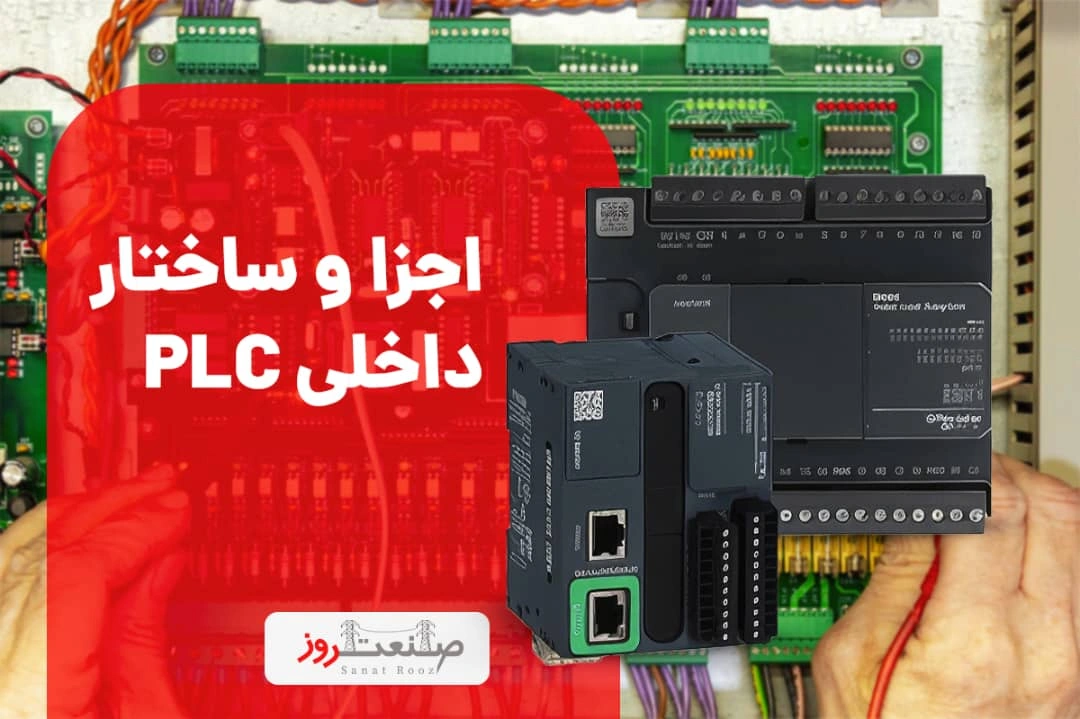

اجزا و ساختار داخلی PLC

هر PLC از چند بخش اصلی تشکیل شده که با هم کار می‌کنن تا فرآیند کنترلی به‌درستی انجام بشه. مهم‌ترین اجزای داخلی PLC عبارت‌اند از:

۱. واحد پردازش مرکزی (CPU)

CPU مغز PLC محسوب میشه. این بخش برنامه‌های نوشته شده رو اجرا می‌کنه، ورودی‌ها رو بررسی می‌کنه و بر اساس منطق تعریف‌شده، خروجی‌ها رو کنترل می‌کنه. حافظه‌های RAM و ROM هم کنار CPU قرار دارن تا داده‌ها و دستورالعمل‌ها ذخیره بشن.

۲. ماژول ورودی (Input Module)

وظیفه‌اش دریافت سیگنال از دنیای بیرونه؛ مثل کلیدها، سنسورها یا تجهیزات اندازه‌گیری. این ماژول سیگنال‌های آنالوگ یا دیجیتال رو به شکلی تبدیل می‌کنه که CPU بتونه اون‌ها رو پردازش کنه.

۳. ماژول خروجی (Output Module)

دستوراتی که CPU صادر می‌کنه از این بخش به تجهیزات بیرونی منتقل میشه. خروجی‌ها می‌تونن یک موتور، کنتاکتور، لامپ یا نمایشگر باشن.

۴. منبع تغذیه (Power Supply)

برق ورودی AC رو به DC تبدیل می‌کنه تا بخش‌های داخلی PLC مثل CPU و ماژول‌ها بتونن کار کنن. این منابع باید طبق استاندارد IEC 61131-3 و فول‌ورودی باشن.

۵. ماژول‌های ارتباطی (Communication Modules)

این بخش امکان اتصال PLC به شبکه‌های صنعتی مثل Modbus، Profibus یا ،PROFINET، EtherNet/IP، OPC UA Ethernet رو فراهم می‌کنه. به کمک این ماژول‌ها، PLC می‌تونه با سایر دستگاه‌ها و سیستم‌های اتوماسیون تبادل اطلاعات کنه.

بسته به نوع PLC، این اجزا می‌تونن به‌صورت یکپارچه (Compact) یا ماژولار (Modular) طراحی شده باشن.

انواع PLC

PLCها بر اساس طراحی و اندازه، در مدل‌های مختلفی تولید میشن تا برای پروژه‌های کوچک تا بزرگ صنعتی قابل استفاده باشن. مهم‌ترین انواع PLC عبارت‌اند از:

۱.مینی پی‌ال‌سی (Mini PLC)

این نوع PLC کوچک‌ترین مدل است و برای پروژه‌های ساده و کم‌حجم طراحی شده. دارای تعداد محدودی ورودی و خروجی بوده و بیشتر در اتوماسیون خانگی و دستگاه‌های کوچک استفاده میشه.
مثال: LOGO زیمنس.

۲.کامپکت پی‌ال‌سی (Compact PLC)

در این نوع PLC، CPU، منبع تغذیه و ماژول‌های ورودی و خروجی در یک واحد ترکیب شدن. این PLC‌ها برای پروژه‌های متوسط مانند سیستم‌های تهویه یا ماشین‌آلات کوچک مناسبن.
مثال: S7-200 زیمنس.

۳.پی‌ال‌سی ماژولار (Modular PLC)

این نوع PLC به صورت ماژولار طراحی شده و قابلیت افزودن ورودی‌ها، خروجی‌ها و ماژول‌های ارتباطی اضافی را داره. این PLC‌ها برای خطوط تولید بزرگ و صنایع سنگین کاربرد دارن.
مثال: S7-300 زیمنس، Modicon اشنایدر.

۴.پی‌ال‌سی رک (Rack PLC)

پی‌ال‌سی‌های رک‌دار برای پروژه‌های بزرگ و پیچیده طراحی شدن. تمامی ماژول‌ها روی یک رک نصب میشن و میتونن هزاران ورودی و خروجی را مدیریت کنن. این مدل معمولاً در صنایع سنگین و پروژه‌های پیچیده استفاده میشه.

۵.پی‌ال‌سی با قابلیت Redundancy (Redundant PLC)

در این نوع PLC‌ها، سیستم به‌گونه‌ای طراحی شده که در صورت خرابی یک بخش، بخش دیگر به‌صورت خودکار وارد عمل میشه تا از توقف فرآیند جلوگیری بشه. این ویژگی برای صنایع حساس و پروژه‌های حیاتی مثل: نیروگاه‌ها و پالایشگاه‌ها ضروریه.

۶.پی‌ال‌سی با قابلیت Distributed I/O

در این مدل‌ها، ورودی‌ها و خروجی‌ها به‌طور جداگانه و در فاصله‌های دور از PLC اصلی قرار دارن. این طراحی به‌ویژه برای کارخانه‌ها و محیط‌های صنعتی بزرگ که نیاز به مدیریت ورودی و خروجی‌های مختلف در فواصل زیاد دارن، مفیده.

برندهای مطرح تولیدکننده PLC شامل: زیمنس، اشنایدر الکتریک، ABB، دلتا، امرن، آلن بردلی و میتسوبیشی هستن. هر کدوم از این برندها سری‌های مختلفی با قابلیت‌ها و ظرفیت‌های متفاوت ارائه می‌کنن.

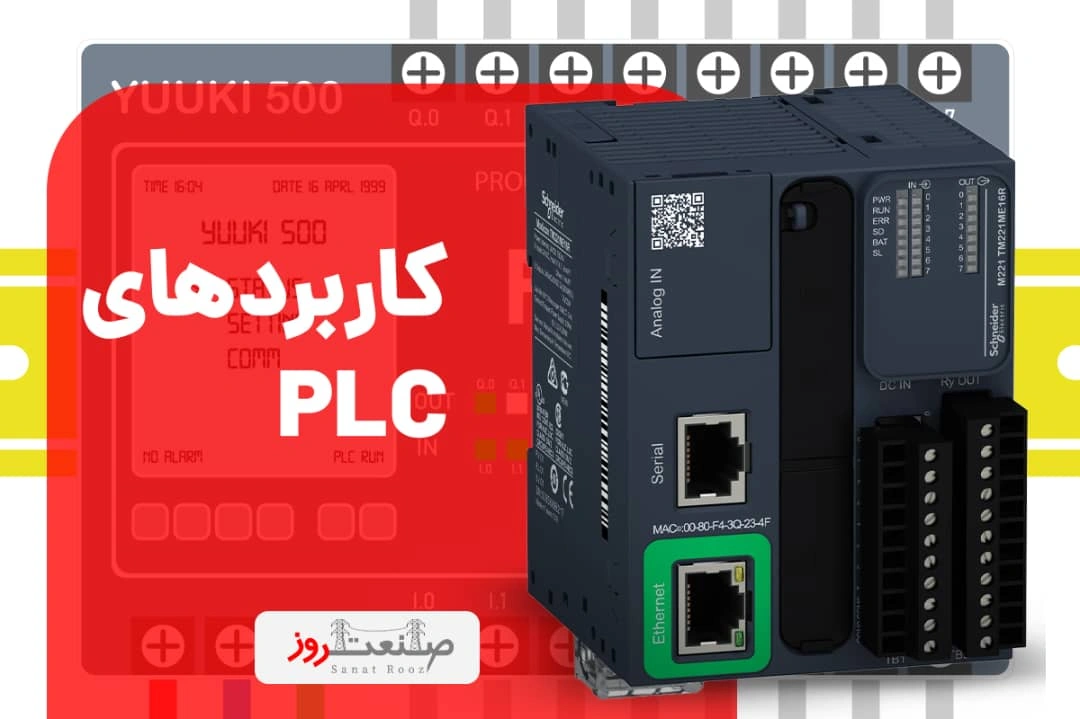

کاربردهای PLC

PLCها تقریباً در همه صنایع مدرن حضور دارن، چون می‌تونن فرآیندها رو خودکار، دقیق و ایمن کنن. مهم‌ترین کاربردهای PLC عبارت‌اند از:

• خطوط تولید و مونتاژ:در صنایع خودروسازی، غذایی و دارویی برای کنترل مراحل تولید، بسته‌بندی و مونتاژ قطعات.
• کنترل موتور و درایوها:برای راه‌اندازی و حفاظت موتورهای الکتریکی، پمپ‌ها و فن‌ها با انعطاف بالا.
• سیستم‌های حمل‌ونقل و نوار نقاله:مدیریت حرکت کالاها در کارخانه‌ها، فرودگاه‌ها و مراکز توزیع.
• سیستم‌های تهویه و HVAC:کنترل دما، رطوبت و فشار در ساختمان‌ها، بیمارستان‌ها و دیتاسنترها.
• نیروگاه‌ها و صنایع انرژی:مدیریت فرآیندهای تولید و توزیع انرژی در نیروگاه‌های برق، پالایشگاه‌ها و صنایع نفت و گاز.
• صنایع خاص مثل شیشه، سیمان و کاغذ:کنترل نسبت مواد اولیه، کیفیت محصول و مانیتورینگ دقیق در خطوط تولید.
• سیستم‌های حمل‌ونقل شهری:کنترل آسانسورها، پله‌برقی‌ها و چراغ‌های راهنمایی.

هر جا نیاز به اتوماسیون و کاهش خطای انسانی وجود داشته باشه، PLC حضور پررنگی داره.

مزایا و معایب PLC

استفاده از PLC نسبت به سیستم‌های سنتی (مثل بانک رله‌ها) مزایا و البته محدودیت‌هایی داره. در جدول زیر مهم‌ترین اون‌ها رو میتونید ببینید:

همون‌طور که مشخصه، مزایای PLC به‌مراتب بیشتر از معایبشه و به همین دلیل تقریباً در تمام صنایع مدرن به‌کار گرفته میشه.

سخن پایانی

PLC یا کنترل‌کننده منطقی قابل برنامه‌ریزی یکی از مهم‌ترین اجزای اتوماسیون صنعتی مدرنه. این دستگاه‌ها جایگزین بانک رله‌های قدیمی شدن و با داشتن اجزایی مثل CPU، ماژول‌های ورودی و خروجی، منبع تغذیه و ماژول‌های ارتباطی می‌تونن هر فرآیند صنعتی رو دقیق و ایمن کنترل کنن.

از کاربردهای مهم PLC میشه به خطوط تولید، کنترل موتور، نیروگاه‌ها، صنایع غذایی، نفت و گاز، شیشه، سیمان و حتی سیستم‌های حمل‌ونقل شهری اشاره کرد. مزایای PLC مثل انعطاف‌پذیری، سرعت بالا و عیب‌یابی ساده، باعث شده تقریباً در همه صنایع به‌کار گرفته بشه، هرچند نیاز به متخصص و هزینه اولیه بالا هم از چالش‌های اونه.
