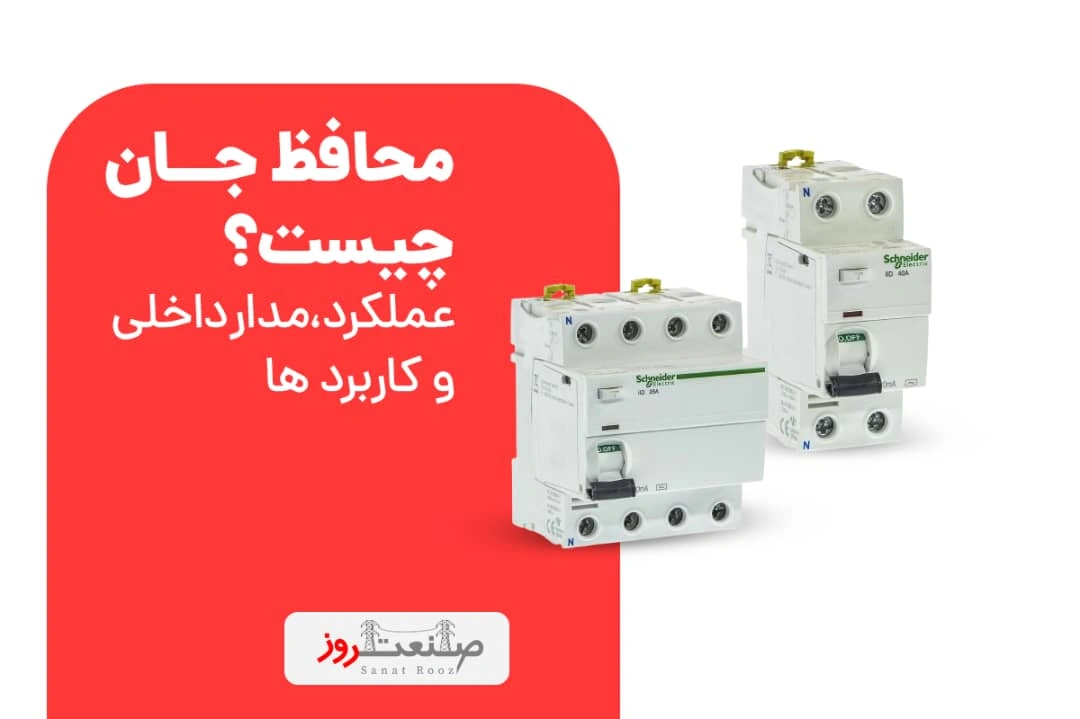

کلید محافظ جان چیست؟ عملکرد، رنج، مزایا و معایب

احتمالاً تاکنون نام «کلید محافظ جان» یا RCCB را شنیدید؛ وسیله‌ای که در تابلوهای برق خانگی و صنعتی قرار میگیره و نقش حیاتی در حفظ امنیت انسان و تجهیزات ایفا میکنه. این کلید به محض تشخیص جریان نشتی یا اتصال بدنه، در کسری از ثانیه مدار را قطع کرده و جان شما و دستگاه‌ها را از خطر برق‌گرفتگی و حریق نجات میده.

تا پیش از رواج این کلیدها، حفاظت در برابر برق‌گرفتگی صرفاً به فیوزها و کلیدهای مینیاتوری محدود میشد. اما با گسترش استفاده از وسایل برقی و افزایش حساسیت تجهیزات، نیاز به ابزاری دقیق‌تر و سریع‌تر حس شد؛ نتیجه آن، توسعه کلیدهای محافظ جان بود که الان به یکی از ملزومات اصلی در طراحی و اجرای سیستم‌های برقی تبدیل شدن.

کلید محافظ جان چیست و چرا اهمیت دارد؟

کلید محافظ جان یا RCCB یک ابزار ایمنی الکترونیکی و مکانیکیه که جریان‌های نشتی را شناسایی میکنه و در صورت بروز خطر، برق مدار را قطع میکنه. این کار باعث حفاظت جان افراد و جلوگیری از آسیب به تجهیزات برقی میشه.

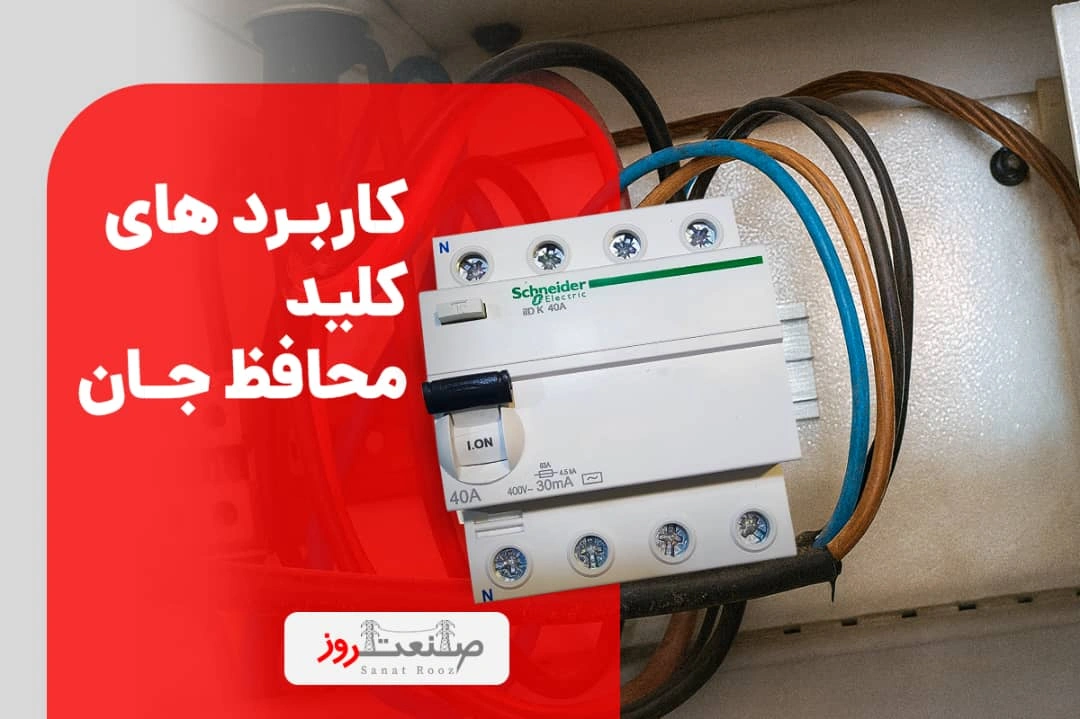

کاربردهای کلید محافظ جان

کلید محافظ جان کاربردهای مختلفی داره و در زیر به چند تا از آنها اشاره میکنیم:

• حفاظت کاربران خانگی در برابر برق‌گرفتگی: با تشخیص جریان نشتی در مدارهای خانگی، حتی کوچک‌ترین خطر برق‌گرفتگی را شناسایی کرده و برق را قطع میکنه، بنابراین شما و اعضای خانواده در برابر حوادث ایمنی کامل دارید.
• حفاظت تجهیزات حساس در صنایع و کارخانه‌ها: این کلیدها از وسایل و ماشین‌آلات صنعتی محافظت می‌کنن و از خرابی تجهیزات گران‌قیمت ناشی از جریان‌های نشتی جلوگیری می‌کنن، به‌خصوص در خطوط تولید که هر توقف میتونه هزینه‌بر باشه.
• استفاده در تابلوهای برق تک فاز و سه فاز: نصب کلید محافظ جان فقط در مدارهایی با ارت مؤثر مجاز است؛ در شبکه TN-C قبل از جداسازی PEN مجاز نیست. برای هر کلید یک شینه نول جداگانه در نظر بگیرید و نول مدارهای دیگر را به آن وصل نکنید. هادی حفاظتی PE هرگز قطع نشود.

RCD حفاظت تکمیلی فراهم میکنه و جایگزین الزامات دیگر (ارت صحیح، هم‌بندی، حفاظت جریان) نیست.

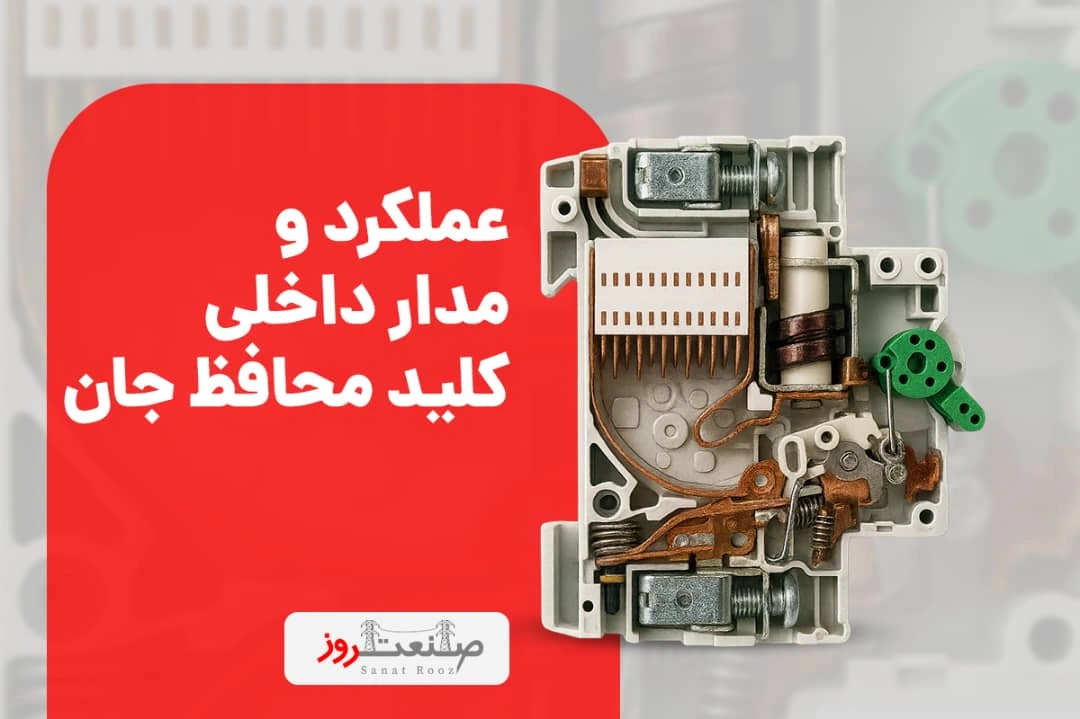

عملکرد و مدار داخلی کلید محافظ جان

کلید محافظ جان به گونه‌ای طراحی شده که جریان‌های نشتی کوچک را شناسایی کرده و در کسری از ثانیه مدار را قطع میکنه. این ویژگی باعث میشه که حتی خطرات برق‌گرفتگی کم‌ شدت هم کنترل بشه و امنیت کاربران تضمین بشه.

اجزای داخلی کلید محافظ جان

• ترانس جریان :(Current Transformer) جریان ورودی و خروجی را مانیتور میکنه و هرگونه اختلاف نشتی را شناسایی میکنه.
• مدار الکترونیکی: این بخش جریان‌های نشتی را پردازش کرده و فرمان قطع را به مکانیزم قطع‌کننده ارسال میکنه.
• اهرم مکانیکی: در لحظه تشخیص جریان نشتی، اهرم مکانیکی برق مدار را قطع میکنه و جریان را متوقف میکنه.

نحوه عملکرد کلید محافظ جان

هنگامی که جریان نشتی رخ میده:

1. ترانس جریان اختلاف بین جریان رفت و برگشت را تشخیص میده.
2. مدار الکترونیکی سیگنال تشخیص را پردازش میکنه.

3. زمان قطع تابع مقدار نشتی و تیپ دستگاهه: برای 30 mA در 1IΔn ≈≤300 ms× و در 5IΔn ≈≤40 ms×؛ تیپ S تعمدی‌،تأخیرداره.

با درک نحوه عملکرد و اجزای داخلی کلید، میتونید مطمئن بشید که این ابزار چگونه جان افراد و تجهیزات شما را محافظت میکنه و انتخاب درست تری داشته باشید.

مشخصات کلید محافظ جان

انتخاب درست کلید محافظ جان بدون شناخت رنج و مشخصات آن ممکن نیست. هر کلید بر اساس جریان نامی، حساسیت جریان نشتی و زمان پاسخ طراحی شده و مناسب محیط‌های مختلفه.

جریان نامی و حساسیت

• جریان نامی(In): حداکثر جریانی که کلید بدون قطع شدن میتونه عبور بده. معمولاً برای کاربرد خانگی 16 تا 63 آمپر و برای صنعتی بیشتره.
• حساسیت جریان نشتی(IΔn) :جریان نشتی که باعث فعال شدن کلید میشه. مقادیر رایج 30 میلی‌آمپر برای حفاظت افراد و 100–300 میلی‌آمپر برای حفاظت تجهیزاته.

زمان پاسخ

• کلید محافظ جان معمولاً در 20 تا 30 میلی‌ثانیه جریان نشتی را تشخیص داده و مدار را قطع میکنه.
• این زمان کوتاه، جان انسان و تجهیزات را در برابر خطرات برق‌گرفتگی محافظت میکنه.

استانداردها و رنج کلیدها

• اکثر کلیدهای محافظ جان مطابق استاندارد IEC 61008/61009 تولید میشن.

• تیپ کلید را متناسب با شکل موج نشتی انتخاب کنید:
  Type AC بار ساده
  Type A یکسوسازی/الکترونیک
  Type F فرکانس/هارمونیک‌های مخلوط
  Type B /VFD/EV/مولفهDC
  Type S بالادست تأخیردار برای Selectivity

با شناخت دقیق رنج و مشخصات کلید، میتونید مناسب‌ترین کلید را برای محیط خود انتخاب کرده و امنیت سیستم برق را تضمین کنید.

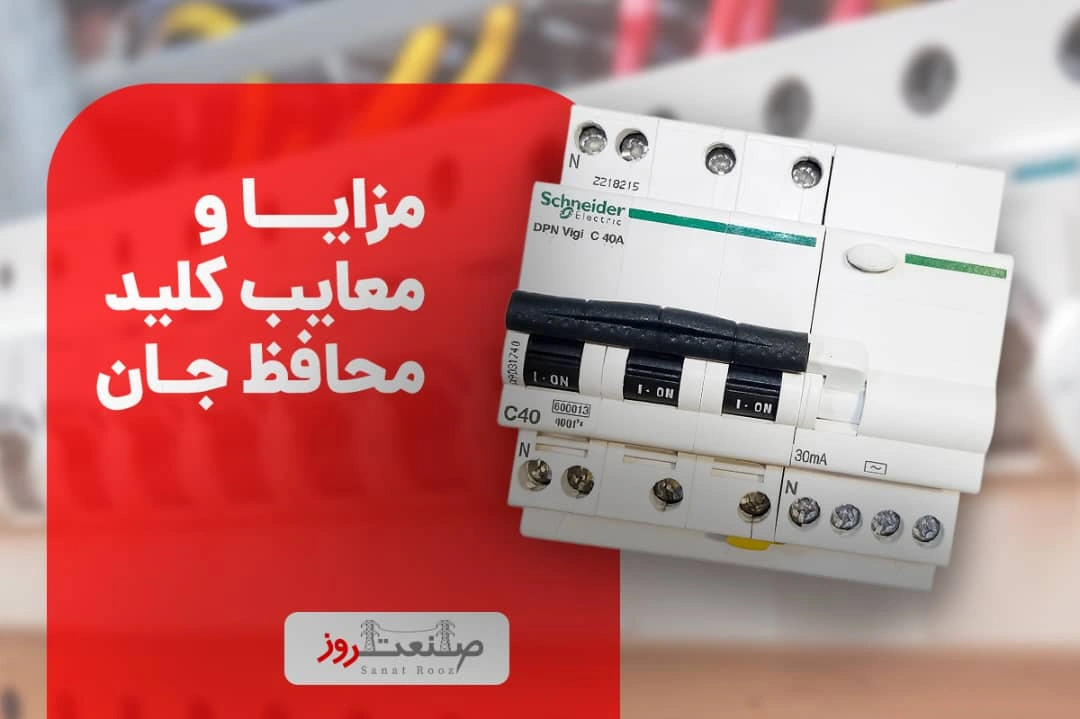

مزایا و معایب کلید محافظ جان

کلید محافظ جان، ابزار حیاتی برای ایمنی کاربران و تجهیزاته، اما مثل هر دستگاهی مزایا و محدودیت‌هایی داره که آگاهی از آنها به انتخاب و استفاده بهتر کمک میکنه.

مزایای استفاده از کلید محافظ جان

• حفاظت جان افراد: جریان‌های نشتی را سریع تشخیص میده و در کسری از ثانیه برق مدار را قطع میکنه.
• حفاظت تجهیزات حساسRCCB: فقط نشتیِ زمین را تشخیص میده؛ برای اتصال‌کوتاه یا اضافه‌بار باید /MCB/MCCBفیوز نصب بشه یا به‌جای ترکیب RCCB+MCB از RCBO استفاده بشه.
• تشخیص سریع: فعال شدن کلید در ۲۰ تا ۳۰ میلی‌ثانیه، ایمنی بالا را تضمین میکنه.
• قابل استفاده در تک فاز و سه فاز: انعطاف‌پذیری در محیط‌های خانگی و صنعتی.

معایب استفاده از کلید محافظ جان

• قیمت بالاتر: نسبت به فیوز و کلید مینیاتوری گران‌تره.
• نیاز به بررسی دوره‌ای: برای اطمینان از عملکرد درست، تست و نگهداری دوره‌ای ضروریه.
• امکان قطع ناخواسته: در برخی شرایط، جریان نشتی کم و ناچیز ممکنه باعث فعال شدن کلید بشه.

با شناخت مزایا و محدودیت‌های کلید محافظ جان، میتونید انتخابی آگاهانه داشته باشید و از ایمنی سیستم و تجهیزات خود مطمئن بشید.

سخن پایانی

کلید محافظ جان ابزاری حیاتی برای ایمنی شبکه برق و حفاظت جان انسان‌ها و تجهیزاته. انتخاب و نصب درست آن میتونه خطر برق‌گرفتگی و آسیب به وسایل برقی را به حداقل برسونه. با رعایت نکات نصب، تست دوره‌ای و انتخاب رنج مناسب، میتونید از عملکرد مطمئن و ایمن کلید محافظ جان اطمینان داشته باشید.

چرا کلید محافظ جان را از صنعت روز بخریم؟

✅ نمایندگی رسمی اشنایدر: تضمین اصالت کالا و گارانتی معتبر
✅ قیمت رقابتی: حذف واسطه‌ها و بهترین قیمت بازار
✅ پشتیبانی کامل: خدمات پس از فروش ۲۴ ساعته و تأمین قطعات یدکی
✅ مشاوره تخصصی رایگان: انتخاب بهترین کلید مطابق نیاز پروژه شما
✅ ارسال سریع و مطمئن: تحویل به سراسر کشور

با خرید محافظ جان اشنایدر از صنعت روز خیالتون از کیفیت، ایمنی و پشتیبانی حرفه‌ای راحته و میتونید با اطمینان کامل از تجهیزات استفاده کنید.

سوالات متداول در مورد کلید محافظ جان:

۱. کلید محافظ جان چه تفاوتی با فیوز دارد؟

فیوز فقط جریان اضافه یا اتصال کوتاه را قطع میکنه، اما کلید محافظ جان حتی جریان‌های نشتی کوچک را تشخیص داده و مدار را قطع میکنه تا از برق‌گرفتگی و آسیب به تجهیزات جلوگیری بشه.

۲. آیا می‌توان از کلید محافظ جان در مدار تک فاز و سه فاز استفاده کرد؟

بله، کلیدهای محافظ جان برای مدارهای تک فاز و سه فاز طراحی شدن، اما هنگام خرید باید مطمئن بشید که مدل مناسب برای نوع شبکه انتخاب شده.

۳. چه رنج و حساسیتی برای کلید محافظ جان خانگی مناسبه؟

برای مصارف خانگی معمولاً حساسیت ۳۰ میلی‌آمپر و جریان نامی 16 تا 63 آمپر توصیه میشه، تا از جان افراد در برابر جریان نشتی محافظت بشه.

۴. چگونه عملکرد کلید محافظ جان را تست کنیم؟

اکثر کلیدها دارای دکمه T یا Test هستن. با فشردن این دکمه میتوان جریان نشتی مصنوعی ایجاد کرد و مطمئن شد که کلید به درستی مدار را قطع میکنه.

۵. آیا کلید محافظ جان نیاز به نگهداری دوره‌ای داره؟

بله،دکمه Test (T) را ماهانه و در حالت برقدار فشار دهید؛ اگر عمل نکرد، دستگاه را بررسی یا تعویض کنید.
