سافت استارتر چیست | مزایا، تفاوت با اینورتر و نکات فنی

سافت استارتر یا «راه‌انداز نرم» دستگاهیه که بین برق و موتور قرار میگیره و ولتاژ را کم‌کم بالا می‌بره تا موتور به‌آرامی راه بیفته. نتیجه‌اش میشه چی؟ حذف شوک‌های اولیه، کاهش جریان هجومی، جلوگیری از ضربه‌های مکانیکی و افزایش عمر موتور و تجهیزات. بعد از رسیدن موتور به سرعت نامی، سافت استارتر معمولاً از مدار بای‌پس میشه تا تلفات کم بشه.اگر فقط استارت/استوپ نرم میخواید و به کنترل سرعت حین کار نیاز ندارید، سافت استارتر بهترین انتخابه؛ مخصوصِ پمپ‌ها، فن‌ها، کمپرسورها و نوار نقاله‌ها. ساده، اقتصادی و مطمئن.

کار سافت استارتر چیست؟

وظیفه اصلی سافت استارتر اینه که جریان و ولتاژ موتور رو در لحظه‌ی شروع به کار کنترل کنه. وقتی موتور رو مستقیم به برق وصل کنیم (DOL)، جریان اولیه میتونه تا ۶ برابر جریان نامی بره بالا! این موضوع هم به موتور فشار میاره، هم به کابل‌ها و تجهیزات جانبی،سافت استارتر این مشکل رو حل میکنه. چطور؟ ولتاژ رو پله‌پله بالا میبره، در نتیجه موتور خیلی نرم به حرکت درمیاد. این کار چند تا مزیت مهم داره:

• جلوگیری از شوک مکانیکی به گیربکس، کوپلینگ و یاتاقان‌ها
• حذف جریان هجومی و جلوگیری از افت ولتاژ شبکه
• افزایش طول عمر موتور و تجهیزات جانبی
• کاهش هزینه‌های تعمیر و نگهداری

پس میشه گفت کار اصلی سافت استارتر، استارت نرم و بدون دردسر موتوره؛ چیزی که توی راه‌اندازی مستقیم به هیچ عنوان وجود نداره.

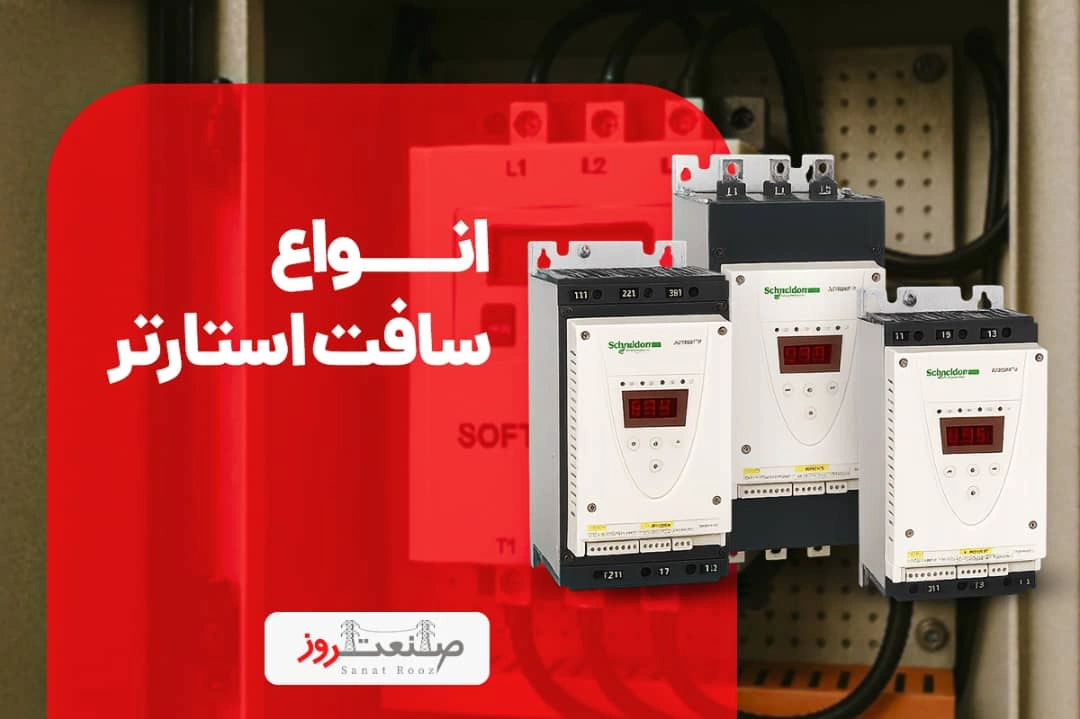

انواع سافت استارتر

سافت استارترها بسته به تکنولوژی ساخت و توان مورد نیاز، در مدل‌های مختلفی عرضه میشن. شناخت این دسته‌بندی‌ها کمک میکنه انتخاب درستی برای کاربرد صنعتی داشته باشیم:

1.سافت استارتر آنالوگ

مدل‌های ساده‌تر هستن که با پتانسیومتر یا کلیدهای مکانیکی تنظیم میشن. قیمت مناسب دارن و برای کاربردهای سبک تا متوسط مثل پمپ‌ها و فن‌ها گزینه اقتصادی محسوب میشن.

2.سافت استارتر دیجیتال

امکانات بیشتری دارن؛ روی صفحه نمایش تنظیمات دقیق زمان استارت، جریان، ولتاژ و حتی خطاها نمایش داده میشه. برای صنایع بزرگ و جاهایی که کنترل دقیق لازمه، انتخاب مناسبی هستن.

3.سافت استارتر ولتاژ پایین (LV)

برای موتورهای ولتاژ پایین (زیر ۱ کیلوولت) طراحی شدن و بیشترین کاربرد رو در کارگاه‌ها و کارخانه‌های کوچک تا متوسط دارن.

4.سافت استارتر ولتاژ متوسط (MV)

ویژه موتورهای توان بالا در صنایع نفت، گاز، معدن و پتروشیمی. این مدل‌ها جریان‌های بسیار زیاد رو کنترل می‌کنن و نقش حیاتی در پایداری شبکه دارن.از سافت استارتر آنالوگ ساده تا مدل‌های دیجیتال پیشرفته و MV صنعتی، هر کدوم برای شرایط خاصی طراحی شدن. انتخاب درست یعنی امنیت بیشتر، عمر طولانی‌تر تجهیزات و صرفه‌جویی در هزینه‌ها.

عملکرد سافت استارتر

سافت‌استارتر با کنترل زاویه آتش تریستورها (SCR) ولتاژ مؤثر را طی زمان رمپ به‌تدریج افزایش میده تا موتور بدون شوک مکانیکی و جریان هجومی بالا راه بیفته.

نکته: خیلی از مدل‌ها پس از رسیدن موتور به سرعت نامی، با کنتاکتور بای‌پس تلفات داخلی را به حداقل میرسونن؛ اما همه سافت‌استارترها بای‌پس داخلی ندارن و در برخی مدل‌های اقتصادی باید کنتاکتور بای‌پس خارجی در تابلو پیش‌بینی بشه.

این فرآیند چند نتیجه مهم داره:

• جریان هجومی کنترل میشه.
• موتور بدون ضربه و تنش مکانیکی راه می‌افته.
• از تجهیزات جانبی مثل گیربکس و پمپ محافظت میشه.

برای توقف موتور هم همین روند برعکس اجرا میشه؛ یعنی ولتاژ به‌تدریج کم میشه تا موتور نرم خاموش بشه.

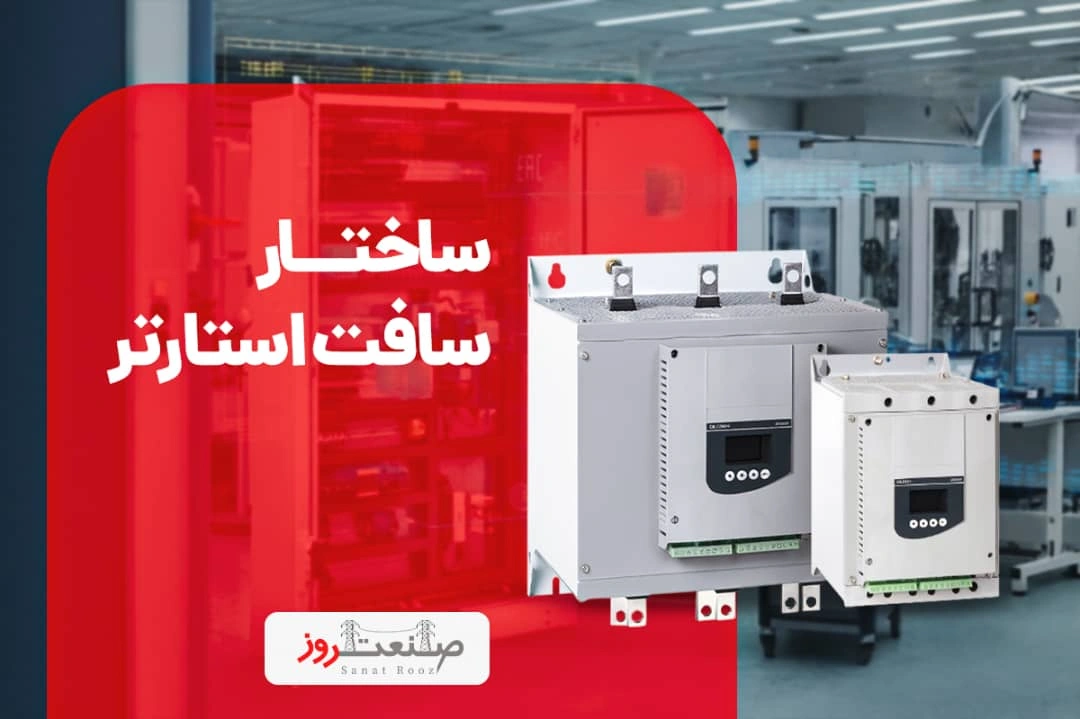

ساختار سافت استارتر

برای اینکه سافت استارتر بتونه موتور رو نرم راه‌اندازی کنه، از چند بخش اصلی تشکیل شده که هرکدوم وظیفه مشخصی دارن:

1. تریستورها (SCR) :قلب سافت استارتر همین‌ها هستن. تریستور در مسیر فازها قرار میگیره و با کنترل زاویه آتش، ولتاژ ورودی به موتور رو کم‌کم زیاد میکنه. در واقع همین قطعه‌ست که باعث استارت نرم میشه.
2. مدار کنترل: مثل مغز دستگاه عمل می‌کنه. فرمان لازم رو به تریستورها میده، زمان افزایش ولتاژ رو تنظیم می‌کنه و پروتکشن‌های حفاظتی (مثل اضافه‌بار یا افت ولتاژ) رو مدیریت میکنه.
3. رله‌ها و کنتاکتور بای‌پس: بعد از اینکه موتور به سرعت نامی رسید، یک کنتاکتور بای‌پس وارد عمل میشه تا جریان مستقیم از شبکه عبور کنه. اینطوری تلفات در تریستورها حذف میشه و راندمان بالاتر میره.
4. مدار حفاظتی: شامل فیوزها، ترمیستور یا رله حرارتی برای حفاظت موتور و خود دستگاه در برابر خطاهای الکتریکی.

این ترکیب ساده باعث میشه سافت استارتر هم از نظر الکتریکی و هم از نظر مکانیکی، یک راهکار مطمئن برای راه‌اندازی موتور باشه.

مدار سافت استارتر

مدار توان در سافت‌استارتر سه‌فاز از شش SCR تشکیل شده؛ در هر فاز یک جفت تریستور معکوس‌موازی قرار میگیره تا نیم‌سیکل مثبت و منفی AC به‌طور مستقل کنترل بشه. واحد کنترل با تغییر زاویه آتش (α) روی هر نیم‌سیکل، ولتاژ مؤثر و در نتیجه جریان و گشتاور راه‌اندازی را تنظیم میکنه. در صورت استفاده از بای‌پس (داخلی یا خارجی)، پس از اتمام راه‌اندازی، جریان از مسیر کنتاکتور عبور میکنه تا افت ولتاژ و تلفات نیمه‌هادی‌ها حذف/به‌حداقل برسه.

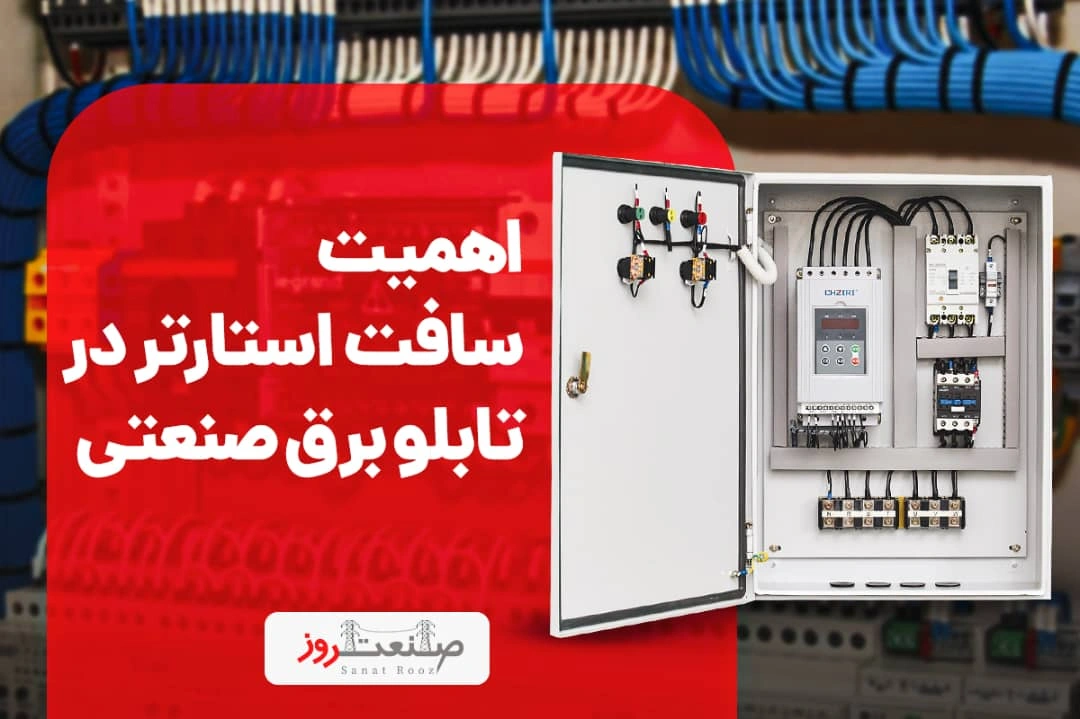

اهمیت سافت استارتر در تابلو برق صنعتی

تابلو برق صنعتی جاییه که همه تجهیزات کنترلی و حفاظتی موتور کنار هم قرار میگیرن. وقتی موتوری با جریان بالا مستقیماً استارت میخوره، علاوه بر خود موتور، کابل‌ها، فیوزها و کلیدهای داخل تابلو هم تحت فشار شدید قرار میگیرن. این فشار باعث داغ شدن، استهلاک زودهنگام و حتی آسیب به کل شبکه میشه.

اینجاست که سافت استارتر نقش کلیدی پیدا می‌کنه. با راه‌اندازی تدریجی موتور:

• جریان هجومی کاهش پیدا می‌کنه → تجهیزات تابلو برق کمتر تحت فشارن.
• افت ولتاژ در شبکه به حداقل می‌رسه → سیستم‌های دیگه دچار مشکل نمی‌شن.
• ضربه‌های مکانیکی حذف میشن → کوپلینگ، پمپ و فن سالم‌تر می‌مونن.
• عمر تجهیزات تابلو و موتور افزایش پیدا می‌کنه → هزینه تعمیر و تعویض کم میشه.

به همین دلیل در اکثر پروژه‌های صنعتی، استفاده از سافت استارتر توی تابلو برق دیگه یک وسیله تجملاتی نیست، بلکه یک ضرورت محسوب میشه. بدون اون، هزینه‌های نگهداری و خرابی‌های ناگهانی می‌تونن خیلی بیشتر از قیمت خود دستگاه باشن.

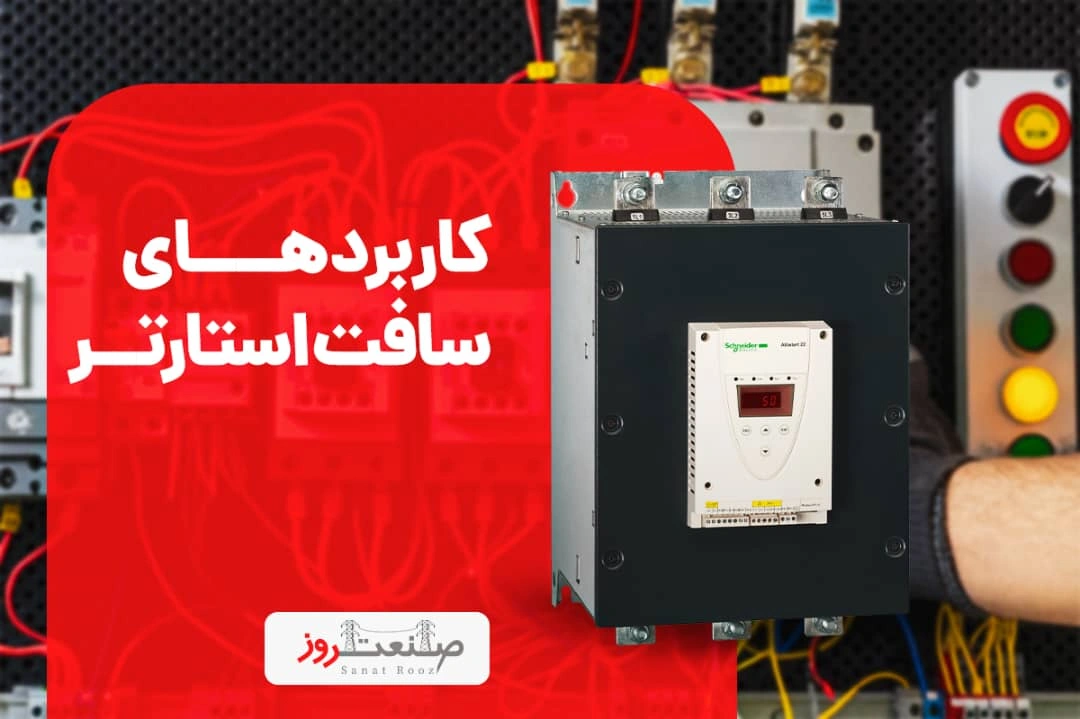

کاربردهای سافت استارتر

سافت استارتر فقط یک وسیله برای روشن و خاموش کردن نرم موتور نیست؛ در عمل یک محافظ همه‌کاره برای سیستم‌های صنعتی محسوب میشه. هر جا موتوری با توان متوسط تا بالا داریم که موقع استارت جریان زیادی می‌کشه، سافت استارتر بهترین انتخابه.

چند نمونه پرکاربرد:

• پمپ‌ها: جلوگیری از ضربه قوچ (Water Hammer) در خطوط لوله.
• فن‌ها و دمنده‌ها: استارت نرم باعث کاهش تنش روی پره‌ها و یاتاقان‌ها میشه.
• کمپرسورها: راه‌اندازی تدریجی، فشار مکانیکی رو روی قطعات متحرک کم می‌کنه.
• نوار نقاله‌ها: حرکت نرم و تدریجی باعث میشه بار روی تسمه و گیربکس ضربه نخوره.
• سیستم‌های تهویه و سرمایش صنعتی: (HVAC) کاهش جریان استارت به معنای عملکرد پایدارتر سیستم.
• صنایع نفت، گاز و پتروشیمی: در کاربردهای سنگین مثل نفت، گاز و پتروشیمی، کنترل جریان راه‌اندازی حیاتیه؛ بااین‌حال، بسته به نیاز فرآیند، اغلب از اینورتر (VFD) برای کنترل سرعت حین کار یا از سافت‌استارترهای Medium Voltage پیشرفته استفاده میشه.

بنابراین سافت‌استارتر همیشه جایگزین کافی نیست و انتخاب نهایی باید بر اساس نیاز فرآیندی (استارت/استاپ نرم یا کنترل سرعت)، سطح ولتاژ، و الزامات شبکه انجام بشه.

تفاوت سافت استارتر با اینورتر

خیلی‌ها سافت استارتر و اینورتر رو یکی میدونن، در حالی که کارکردشون فرق داره. هر دو برای کنترل راه‌اندازی موتور به‌کار میرن، اما سطح امکانات و قیمتشون متفاوته.

• سافت استارتر فقط لحظه‌ی استارت و استوپ موتور رو مدیریت می‌کنه؛ ولتاژ رو تدریجی بالا یا پایین میاره تا موتور نرم روشن و خاموش بشه.
• اینورتر: (VFD) علاوه بر راه‌اندازی نرم، سرعت موتور رو هم در حین کار کنترل می‌کنه. یعنی می‌تونی موتور رو روی دورهای مختلف تنظیم کنید و مصرف انرژی رو کاهش بدید.

به زبان ساده:

اگه فقط استارت/استوپ نرم می‌خواید → سافت استارتر
اگه به کنترل سرعت هم نیاز دارید → اینورتر

ویژگی‌ها	سافت استارتر	اینورتر (VFD)
وظیفه اصلی	استارت و استوپ نرم موتور	استارت نرم + کنترل سرعت موتور
کنترل ولتاژ/جریان	دارد	دارد
کنترل سرعت	ندارد	دارد
کاربرد اصلی	پمپ‌ها، فن‌ها، کمپرسورها	سیستم‌های نیازمند کنترل دور
پیچیدگی و قیمت	ساده‌تر و ارزان‌تر	پیشرفته‌تر و گران‌تر
راندمان نهایی	بسیار نزدیک به ۱۰۰٪ پس از بای‌پس	راندمان بالا با تلفات ۲– ۵ درصد

انتخاب بین این دو بستگی به نیازت داره:

سافت استارتر → اقتصادی و ساده

 اینورتر → پیشرفته و همه‌فن‌حریف

نکات انتخاب و خرید سافت استارتر

انتخاب سافت استارتر فقط به برند یا قیمتش خلاصه نمیشه؛ چندتا نکته مهم هست که باید قبل از خرید حتما در نظر بگیرید:

1. توان و جریان موتور

   اول باید بدونید موتورتون چه توانی داره و جریان نامی‌ش چقدره. سافت استارتر باید متناسب با مشخصات موتور انتخاب بشه، وگرنه یا درست عمل نمیکنه یا خیلی زود خراب میشه.

2. ولتاژ کاری

   مطمئن بشید دستگاه با ولتاژ شبکه محل کارت (مثلاً ۳۸۰ ولت سه‌فاز) سازگار باشه.

3. نوع کاربرد

   برای پمپ‌ها و فن‌ها معمولاً مدل‌های اقتصادی کفایت میکنن. اما برای موتورهای بزرگ‌تر در صنایع نفت و معدن، باید سراغ مدل‌های قدرتمندتر (MV) برید.

4. ویژگی‌های حفاظتی

   بهتره سافت استارتر حفاظت‌هایی مثل : اضافه‌بار، افت ولتاژ،عدم تقارن جریان/ولتاژ فاز،جابه‌جایی فاز،قطع یک فاز،حرارت بیش‌ازحد دستگاه، Overcurrent/Undercurrent و قفل شدن روتور رو داشته باشه تا خیال راحت‌تری داشته باشید.

5. برند و خدمات پس از فروش

   برندهایی مثل اشنایدر امتحان خودشون رو پس دادن. علاوه بر کیفیت، تامین قطعات و خدمات هم راحت‌تره.

6. گارانتی و اصالت کالا

   از نمایندگی‌های معتبر بخرید تا مطمئن باشید دستگاه اصل و همراه با گارانتیه.

سافت استارتری بخرید که با موتور و شرایط کارتون هماهنگ باشه، امکانات حفاظتی کامل داشته باشه و از فروشنده معتبر تهیه بشه.

خرید سافت استارتر از صنعت روز

اگر دنبال یه خرید سافت استارتر اشنایدر مطمئن و بی‌دردسر هستید، فروشگاه صنعت روز نمایندگی رسمی اشنایدر الکتریک در ایران، بهترین انتخابه:

• تضمین اصالت کالا
• مشاوره تخصصی رایگان برای انتخاب مدل مناسب
• گارانتی معتبر و پشتیبانی ۲۴ ساعته

همین حالا با مشاوران صنعت روز تماس بگیرید یا از طریق سایت سفارش خودت رو ثبت کنید تا در سریع‌ترین زمان، سافت استارتر اصل و اورجینال به دستتون برسه.

شماره تلفن: 02133914574 / 02133914584

---

سوالات متداول در مورد سافت استارتر:

۱. سافت استارتر چه فرقی با اینورتر داره؟

سافت استارتر فقط استارت و استوپ نرم رو انجام میده، در حالی‌که اینورتر کنترل سرعت موتور رو هم ممکن میکنه.

۲. آیا سافت استارتر میتونه جایگزین روش ستاره–مثلث بشه؟

بله، با راندمان و حفاظت بهتر. سافت استارتر جریان هجومی رو دقیق‌تر کنترل میکنه و عمر موتور رو افزایش میده.

۳. برای پمپ‌ها و فن‌ها چه مدلی مناسبه؟

مدل‌های اقتصادی ولتاژ پایین (LV) کفایت میکنن و بهترین انتخاب هستن چون ضربه مکانیکی و جریان اضافه رو حذف میکنن.

۴. سافت استارتر اشنایدر چه مزیتی داره؟

کیفیت بالا، طول عمر زیاد، حفاظت کامل و پشتیبانی فنی قوی. ضمن اینکه قطعات یدکی و خدمات پس از فروشش به‌راحتی در دسترسه.
