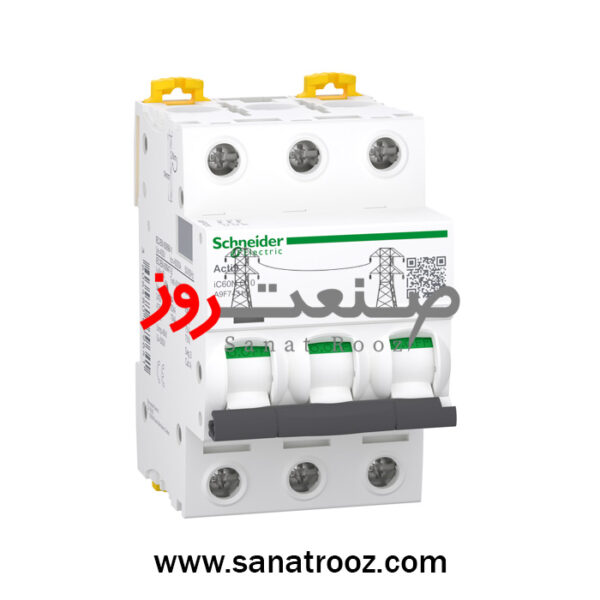

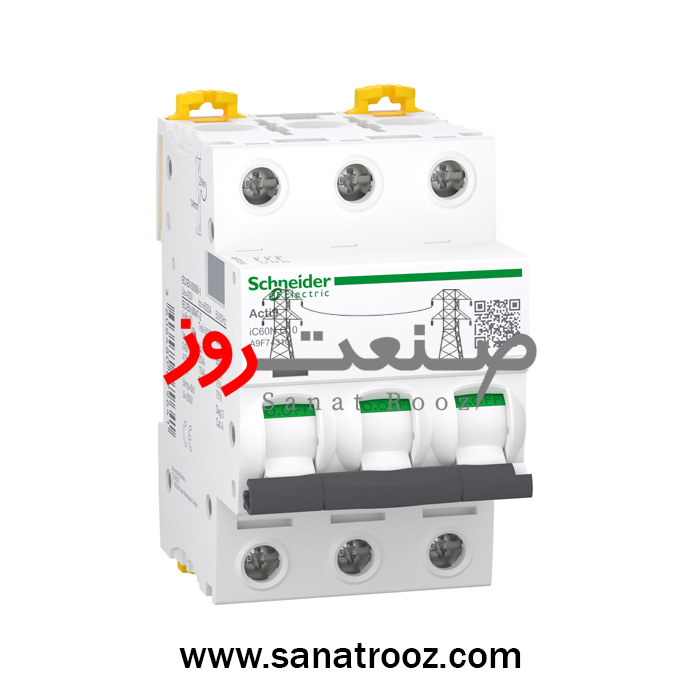

کلید مینیاتوری سه پل ۱۰ آمپر AC/DC اشنایدر الکتریک
iC60N - miniature circuit breaker - 3P - 10A - C curve
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 10 آمپر AC/DC |
| سری محصول | Acti9 iC60N |
| کد فنی کالا | A9F74310 |
| نوع نصب | روی ریل استاندارد DIN – نصب ثابت (Fixed Mounting) |
| ولتاژ عملکرد | 400V AC / تا 180V DC |
| کاربرد | حفاظت مدارهای سهفاز، سیستمهای ترکیبی AC/DC، تابلوهای صنعتی و روشنایی |
| نوع فرمان | حرارتی–مغناطیسی (Thermal-Magnetic) |
| سازگاری با کلید | سازگار با شینه کامب (بالا و پایین) و بلوک توزیع اشنایدر |
| نوع ولتاژ تغذیه | دوگانه (AC و DC) – فرکانس کاری 50/60Hz |
| مصرف انرژی | کلاس محدودسازی انرژی 3 – بهرهوری بالا |
| طراحی | بدنه سفید صنعتی با نشانگر خطا (Trip Indicator) و کنترل Toggle |
| ایمنی | مناسب برای ایزولاسیون صنعتی (Industrial Isolation) طبق IEC/EN 60898-1 و 60947-2 |
| کاربری | تابلو برق صنعتی، روشنایی، UPS، انرژی خورشیدی و سیستمهای کنترل موتور |
| سرعت عملکرد | منحنی C با آستانه قطع مغناطیسی 8×In ±20% |
| عمر سیکل الکتریکی/مکانیکی | 10,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 2 نیوتنمتر (در هر ترمینال بالا و پایین) |
| قابلیت کنترل | نشانگر وضعیت و عملکرد روشن/خاموش (ON/OFF) |
| دوام مکانیکی | 20,000 سیکل مکانیکی |
| نوع حفاظت | IP20 – کلاس آلودگی 3 – کلاس محدودسازی انرژی 3 |
| تعداد کنتاکت (موقعیت) | 3 پل (3P) محافظتشده |
| قابلیت اضافه شدن | ماژول نشتی زمین (Vigi)، کنتاکت کمکی، رله خطا و ماژول تلهکمان |
| قطر نصب | 6 ماژول (54 میلیمتر) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.375 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید مینیاتوری سه پل 10 آمپر AC/DC اشنایدر الکتریک مدل A9F74310 از سری Acti9 iC60N، محافظی مطمئن برای مدارهای سهفاز است که در ولتاژهای AC تا 400V و DC تا 180V عملکردی دقیق و سریع دارد. این کلید با قدرت قطع 6kA، فناوریهای هوشمند VisiTrip و VisiSafe، طراحی صنعتی مقاوم و استانداردهای IEC/EN 60898-1 و 60947-2، انتخابی ایدهآل برای تابلوهای برق، سیستمهای روشنایی، UPS و پروژههای خورشیدی است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید مینیاتوری سه پل ۱۰ آمپر AC/DC اشنایدر الکتریک
کلید مینیاتوری سه پل ۱۰ آمپر AC/DC اشنایدر الکتریک مدل A9F74310 از سری حرفهای Acti9 iC60N، یکی از دقیقترین و مطمئنترین تجهیزات حفاظتی در کلاس MCB برای مدارهای سهفاز است. این کلید با بهرهگیری از طراحی حرارتی–مغناطیسی دوگانه، حفاظت کامل مدار در برابر اتصال کوتاه و اضافهبار را در هر دو نوع شبکه AC و DC تضمین میکند.
با قدرت قطع 6kA در 400V AC و 10kA در 180V DC، این مدل بهویژه برای سیستمهای کنترل، روشنایی، UPS و تابلوهای برق صنعتی گزینهای ایدهآل محسوب میشود. در حالی که بسیاری از رقبا عملکرد DC را نادیده گرفتهاند، Schneider Electric در این مدل با استفاده از فناوری پیشرفته، عملکرد پایدار در ولتاژ مستقیم را نیز تضمین کرده است.
ویژگی شاخص دیگر این محصول، بهرهمندی از فناوریهای اختصاصی VisiTrip و VisiSafe است. سیستم VisiTrip با نشانگر قرمز رنگ خود، نقطه خطا را بهسرعت شناسایی میکند تا زمان تعمیر تا ۴۰٪ کاهش یابد. در مقابل، فناوری VisiSafe تضمین میکند که پس از قطع کلید، هیچ انرژی الکتریکی در خروجی باقی نماند و ایمنی کامل برای تعمیرکار برقرار شود.
بدنه مقاوم این کلید از پلیمرهای صنعتی ضد حرارت ساخته شده و با ابعاد استاندارد ۸۵×۵۴×۷۸.۵ میلیمتر بهراحتی روی ریل DIN نصب میشود. طراحی سفید رنگ صنعتی آن با نشانگر وضعیت (Trip Indicator) باعث تشخیص سریع وضعیت عملکرد کلید میشود.
A9F74310 با استانداردهای بینالمللی IEC/EN 60898-1 و IEC/EN 60947-2 تولید شده و دارای ایزولاسیون صنعتی (Industrial Isolation) واقعی است. این مدل با شینههای کامب، کنتاکتهای کمکی، ماژول نشتی زمین (Vigi) و رله خطا (OF) کاملاً سازگار بوده و برای توسعه تابلو برقهای هوشمند مناسب است.
در زمینه پایداری عملکرد، این کلید مینیاتوری توانایی تحمل ۲۰,۰۰۰ سیکل مکانیکی و ۱۰,۰۰۰ سیکل الکتریکی را دارد، که نشاندهنده دوام بالا و قابلیت اطمینان در استفاده طولانیمدت است. علاوه بر این، کلاس محدودسازی انرژی ۳، میزان انرژی عبوری در زمان خطا را کاهش داده و از آسیب به تجهیزات پاییندست جلوگیری میکند.
از دیدگاه زیستمحیطی، این مدل دارای نشان Green Premium بوده و کاملاً مطابق با الزامات RoHS و REACH طراحی شده است. بدنه فاقد پلاستیک یکبار مصرف، قابلیت بازیافت بیش از ۵۴٪ و بستهبندی پایدار از ویژگیهای بارز این محصول هستند.
کلید مینیاتوری سه پل ۱۰ آمپر اشنایدر برای استفاده در محیطهای سخت و دماهای -۳۵ تا +۷۰°C طراحی شده و در شرایط رطوبتی تا ۹۵٪ نیز عملکردی مطمئن دارد. ترمینالهای اتصال آن با گشتاور ۲ نیوتنمتر تنظیم شدهاند تا اتصال مکانیکی دقیق و ایمن برقرار شود.
این محصول توسط شرکت صنعت روز بهعنوان نماینده رسمی تأمین تجهیزات اشنایدر الکتریک در ایران عرضه میشود و شامل ۱۸ ماه گارانتی شرکتی، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته است.
کاربرد در صنایع مختلف:
-
تابلوهای توزیع برق صنعتی و تجاری
-
سیستمهای کنترل موتور و فرمان آسانسور
-
تأسیسات روشنایی و پروژههای ساختمانی هوشمند
-
سیستمهای انرژی خورشیدی (Solar PV)
-
تجهیزات UPS و مدارهای تغذیه DC
ویژگی های کلید مینیاتوری سه پل ۱۰ آمپر AC/DC اشنایدر الکتریک
۱. ایزولاسیون صنعتی مطابق استاندارد IEC/EN 60947-2
مناسب برای استفاده در محیطهای صنعتی و تاسیسات قدرتی با رعایت استانداردهای بینالمللی ایمنی و عملکرد مطمئن در سیستمهای توزیع برق.
⚡ ۲. حفاظت ترکیبی در برابر اتصال کوتاه و اضافه بار
ترکیب دو نوع حفاظت (Short-Circuit & Overload) برای جلوگیری از آسیب به تجهیزات، افزایش طول عمر سیستم و پایداری مدارهای الکتریکی.
۳. سیستم هوشمند VisiTrip برای تشخیص سریع خطا
دارای نشانگر خطا VisiTrip جهت شناسایی سریع مدار معیوب، کاهش زمان تعمیرات و افزایش بهرهوری در سیستمهای توزیع برق.
️ ۴. فناوری ایمنی VisiSafe برای اطمینان کامل از قطع مدار
مکانیزم VisiSafe امکان ایزولاسیون ایمن مدار در زمان تعمیر و نگهداری را فراهم میکند تا از بروز خطرات الکتریکی جلوگیری شود.
۵. قابلیت افزودن تجهیزات جانبی و مانیتورینگ پیشرفته
امکان اتصال تجهیزات کمکی (Auxiliaries)، پایش از راه دور (Remote Monitoring) و ماژول نشتی جریان (Vigi RCD) برای کنترل و حفاظت جامع سیستمهای صنعتی.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 10 آمپر AC/DC |
| سری محصول | Acti9 iC60N |
| کد فنی کالا | A9F74310 |
| نوع نصب | روی ریل استاندارد DIN – نصب ثابت (Fixed Mounting) |
| ولتاژ عملکرد | 400V AC / تا 180V DC |
| کاربرد | حفاظت مدارهای سهفاز، سیستمهای ترکیبی AC/DC، تابلوهای صنعتی و روشنایی |
| نوع فرمان | حرارتی–مغناطیسی (Thermal-Magnetic) |
| سازگاری با کلید | سازگار با شینه کامب (بالا و پایین) و بلوک توزیع اشنایدر |
| نوع ولتاژ تغذیه | دوگانه (AC و DC) – فرکانس کاری 50/60Hz |
| مصرف انرژی | کلاس محدودسازی انرژی 3 – بهرهوری بالا |
| طراحی | بدنه سفید صنعتی با نشانگر خطا (Trip Indicator) و کنترل Toggle |
| ایمنی | مناسب برای ایزولاسیون صنعتی (Industrial Isolation) طبق IEC/EN 60898-1 و 60947-2 |
| کاربری | تابلو برق صنعتی، روشنایی، UPS، انرژی خورشیدی و سیستمهای کنترل موتور |
| سرعت عملکرد | منحنی C با آستانه قطع مغناطیسی 8×In ±20% |
| عمر سیکل الکتریکی/مکانیکی | 10,000 سیکل الکتریکی / 20,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 2 نیوتنمتر (در هر ترمینال بالا و پایین) |
| قابلیت کنترل | نشانگر وضعیت و عملکرد روشن/خاموش (ON/OFF) |
| دوام مکانیکی | 20,000 سیکل مکانیکی |
| نوع حفاظت | IP20 – کلاس آلودگی 3 – کلاس محدودسازی انرژی 3 |
| تعداد کنتاکت (موقعیت) | 3 پل (3P) محافظتشده |
| قابلیت اضافه شدن | ماژول نشتی زمین (Vigi)، کنتاکت کمکی، رله خطا و ماژول تلهکمان |
| قطر نصب | 6 ماژول (54 میلیمتر) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.375 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای حفاظت مدارهای سهفاز AC و DC، سیستمهای روشنایی، تابلوهای کنترل موتور، UPS و پروژههای خورشیدی طراحی شده است.
بله، کلید A9F74310 قادر به کار در ولتاژ مستقیم تا 180V DC با قدرت قطع 10kA است و برای مدارهای ترکیبی AC/DC گزینهای ایدهآل محسوب میشود.
VisiTrip با نشانگر قرمز رنگ، محل خطا را به سرعت مشخص میکند، در حالیکه VisiSafe اطمینان میدهد مدار بهطور کامل ایزوله شده و برای تعمیر ایمن است.
A9F74310 منطبق با استانداردهای بینالمللی IEC/EN 60898-1 و IEC/EN 60947-2 بوده و دارای ایزولاسیون صنعتی (Industrial Isolation) است.
شرکت صنعت روز تأمینکننده رسمی محصولات اشنایدر الکتریک در ایران است و این محصول را با گارانتی ۱۸ ماهه، تضمین اصالت و پشتیبانی ۲۴ ساعته عرضه میکند.
