تفاوت کلید هوایی NW و NT اشنایدر، کدام برای شما مناسب‌تر است؟

تفاوت اصلی کلید هوایی NW و NT اشنایدر در محدوده جریان نامی و ابعاد فیزیکی آن‌ها است؛ کلیدهای سری NT برای جریان‌های کم‌تر (۶۳۰ تا ۱۶۰۰ آمپر) با ابعاد کامپکت طراحی شده‌اند، در حالی که سری NW برای جریان‌های سنگین‌تر (۸۰۰ تا ۶۳۰۰ آمپر) و شرایط سخت صنعتی با قدرت قطع بالاتر کاربرد دارند. انتخاب بین این دو مدل به نیازهای حفاظتی، فضای تابلو برق و بودجه پروژه شما بستگی دارد.

در سیستم‌های توزیع برق فشار ضعیف، حفاظت از تجهیزات در برابر جریان‌های اتصال کوتاه و اضافه‌بار از اهمیت بالایی برخوردار است. شرکت فرانسوی اشنایدر الکتریک با طراحی خانواده کلیدهای هوایی Masterpact، استانداردهای جدیدی را در این زمینه تعریف کرده است. دو سری معروف و پرکاربرد این خانواده، کلیدهای هوایی سری NT و سری NW هستند. اما سوالی که برای بسیاری از مهندسان و طراحان تابلوهای برق پیش می‌آید این است که تفاوت کلید هوایی NW و NT اشنایدر در چیست و کدام‌یک برای یک پروژه خاص کارایی بهتری دارد؟ در این مقاله تخصصی از صنعت روز، به بررسی همه‌جانبه مشخصات فنی، تفاوت‌ها و کاربردهای این دو کلید قدرتمند می‌پردازیم.

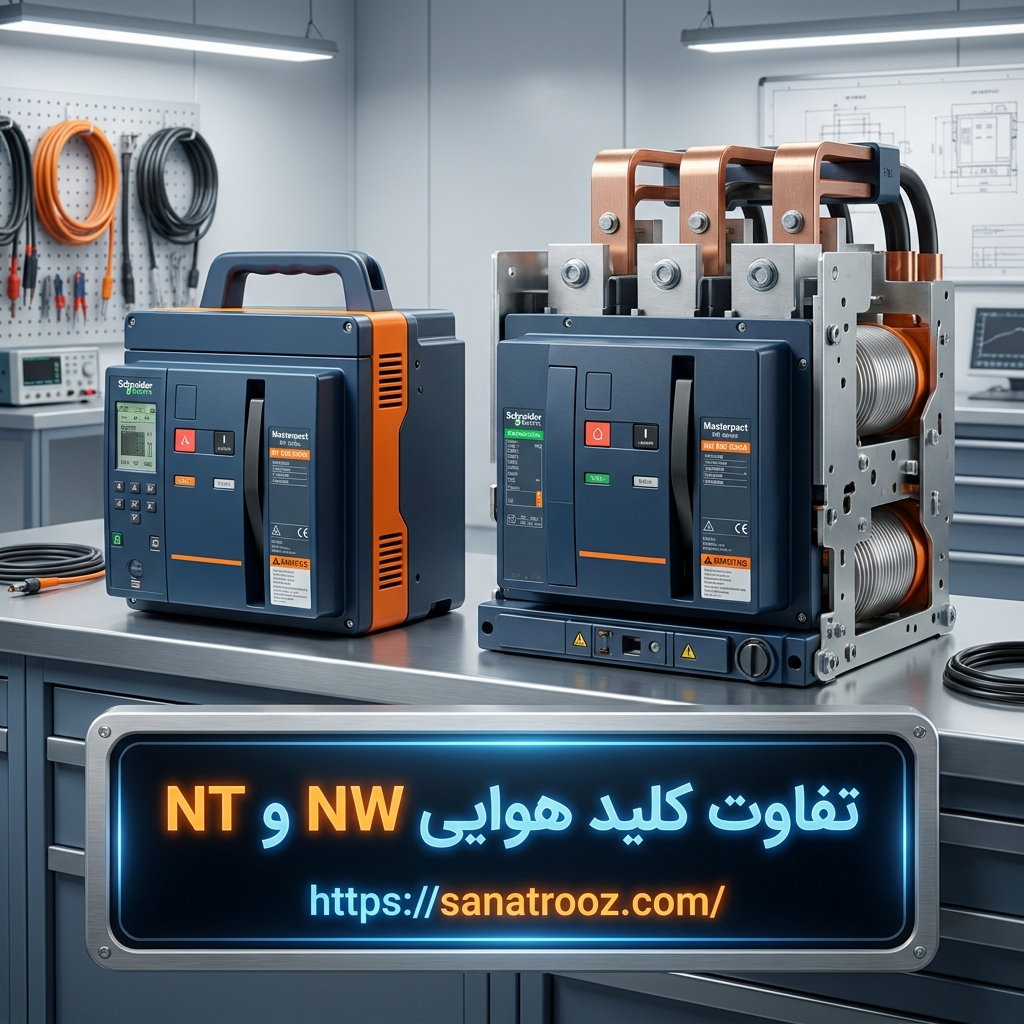

کلید هوایی چیست و چرا انتخاب مدل مناسب حیاتی است؟

کلید هوایی یا همان ACB (Air Circuit Breaker) یک قطع‌کننده مدار اتوماتیک است که از هوا به عنوان واسط اطفای جرقه استفاده میکند. این کلیدها معمولا در ورودی اصلی تابلوهای برق فشار ضعیف نصب میشوند تا از کل سیستم در برابر خطاهای بزرگ الکتریکی محافظت کنند. برند اشنایدر به عنوان یکی از پیشگامان صنعت برق، کلیدهای هوایی خود را تحت عنوان سری Masterpact تولید میکند.

انتخاب اشتباه بین مدل‌های NT و NW میتواند منجر به هزینه‌های اضافی خرید، عدم انطباق با ابعاد تابلو برق، یا حتی عدم توانایی کلید در تحمل جریان‌های اتصال کوتاه بالا شود. کارشناسان صنعت روز همواره تاکید دارند که پیش از خرید، نیازهای دقیق شبکه الکتریکی خود را تحلیل کنید تا از خسارات سنگین به تجهیزات گران‌قیمت جلوگیری شود.

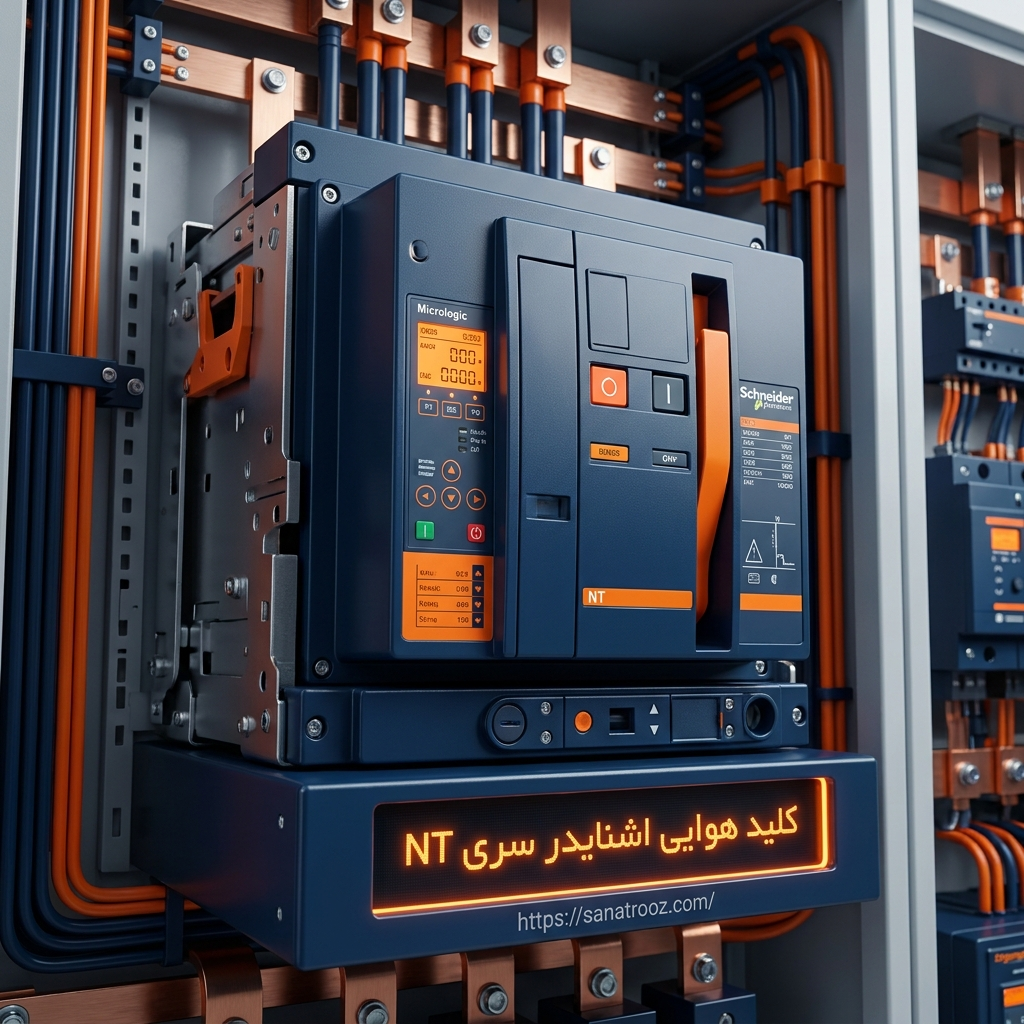

آشنایی با کلید هوایی اشنایدر سری Masterpact NT

کلید هوایی سری NT کوچک‌ترین کلید هوایی دنیا در محدوده جریان خود به شمار میرود. این سری برای بهینه‌سازی فضا در تابلوهای برق طراحی شده است و بدون کاهش کیفیت عملکرد، ابعاد بسیار فشرده‌ای دارد.

مشخصات فنی کلید هوایی اشنایدر سری NT شامل موارد زیر است:

• محدوده جریان نامی: از ۶۳۰ آمپر تا ۱۶۰۰ آمپر
• قدرت قطع (Icu): از ۴۲ کیلوآمپر تا ۱۵۰ کیلوآمپر در ولتاژ ۳۸۰/۴۱۵ ولت
• تعداد قطب‌ها: ۳ قطب و ۴ قطب
• نوع نصب: به صورت ثابت (Fixed) و کشویی (Drawout)
• واحدهای حفاظتی: مجهز به رله‌های میکرولاجیک (Micrologic) پیشرفته برای حفاظت‌های مختلف

سری NT به دلیل ابعاد کوچک خود، گزینه‌ای عالی برای پروژه‌های تجاری، اداری و صنایع سبک است که در آن‌ها فضای داخل تابلو برق بسیار محدود و ارزشمند است. این کلیدها به راحتی در سلول‌هایی با عرض کم نصب میشوند.

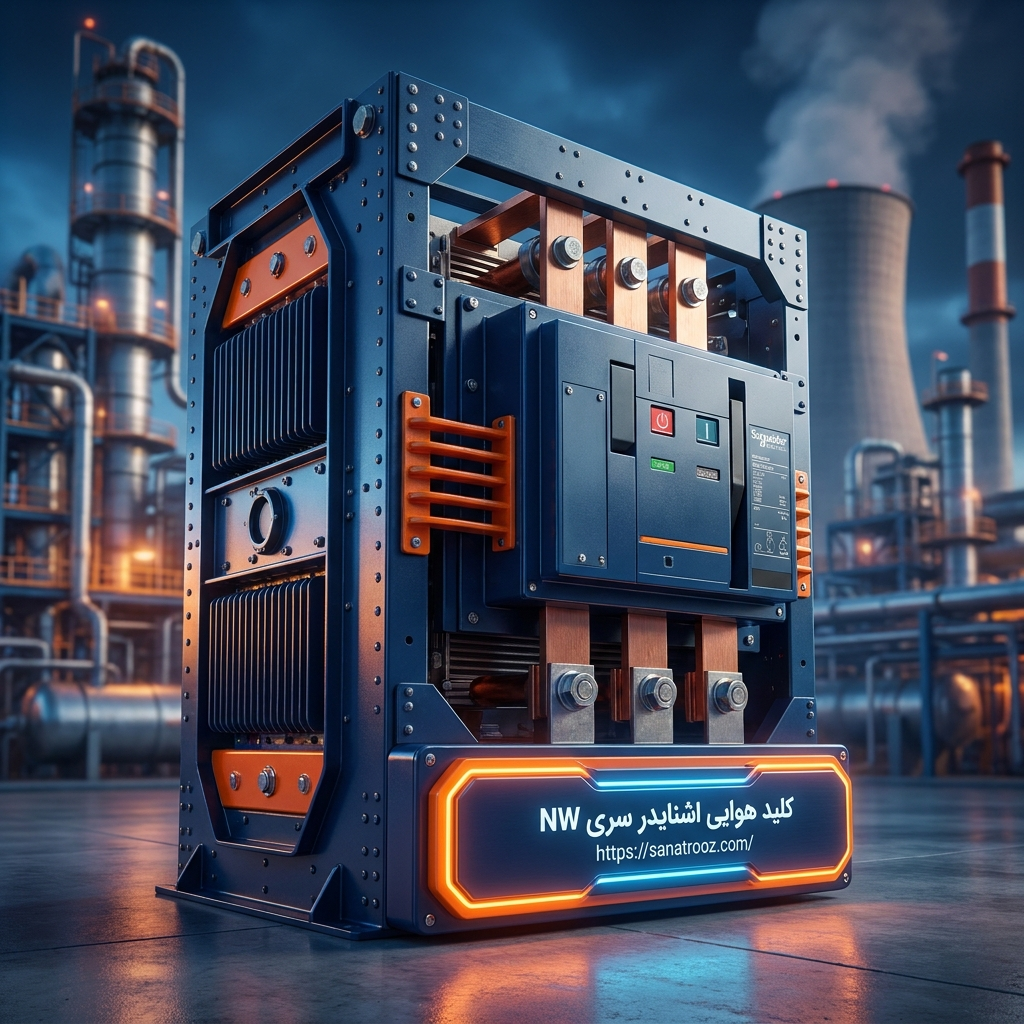

آشنایی با کلید هوایی اشنایدر سری Masterpact NW

کلید هوایی سری NW برای کاربری‌های سنگین‌تر، جریان‌های بالاتر و شرایط محیطی سخت‌تر طراحی شده است. این سری از کلیدها به عنوان ستون فقرات حفاظتی در صنایع بزرگ، پتروشیمی‌ها، نیروگاه‌ها و دیتاسنترها شناخته میشوند.

مشخصات فنی کلید هوایی اشنایدر سری NW شامل موارد زیر است:

• محدوده جریان نامی: از ۸۰۰ آمپر تا ۶۳۰۰ آمپر
• قدرت قطع (Icu): از ۴۲ کیلوآمپر تا ۱۵۰ کیلوآمپر (و در مدل‌های خاص تا ۲۰۰ کیلوآمپر)
• تعداد قطب‌ها: ۳ قطب و ۴ قطب
• نوع نصب: ثابت و کشویی
• پایداری حرارتی و دینامیکی بسیار بالا در برابر جریان‌های اتصال کوتاه مداوم

کلیدهای NW در دو سایز فیزیکی (Frame Size) ارائه میشوند. فریم یک برای جریان‌های ۸۰۰ تا ۳۲۰۰ آمپر و فریم دو برای جریان‌های ۴۰۰۰ تا ۶۳۰۰ آمپر طراحی شده است. این کلیدها دوام مکانیکی و الکتریکی فوق‌العاده‌ای دارند و برای کارکرد مداوم در شرایط سخت بهینه‌سازی شده‌اند.

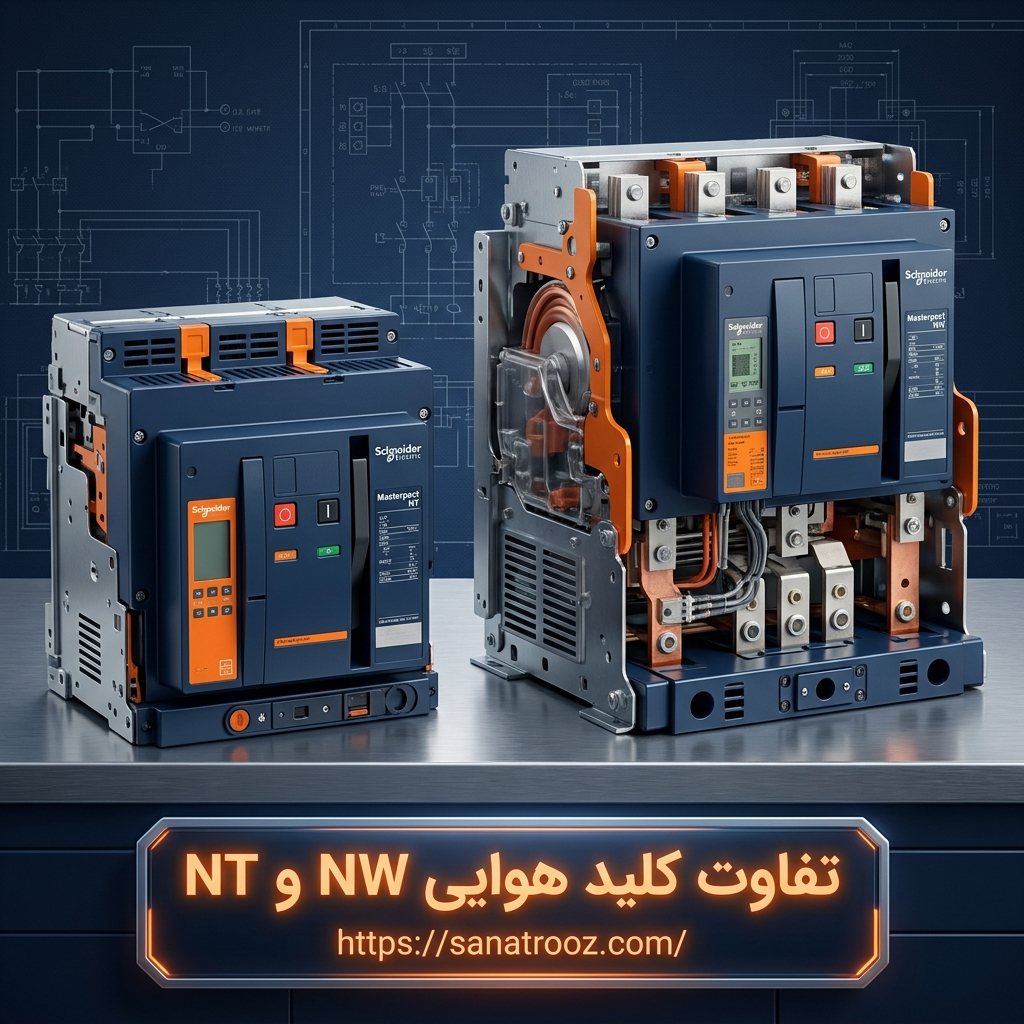

بررسی تفاوت‌های کلیدی کلید هوایی NW و NT اشنایدر

برای اینکه بدانید کدام مدل برای پروژه شما مناسب‌تر است، باید تفاوت‌های ساختاری و عملکردی آن‌ها را به طور دقیق بررسی کنیم. در ادامه به مهم‌ترین جنبه‌های تفاوت کلید هوایی NW و NT اشنایدر می‌پردازیم.

تفاوت در محدوده جریان نامی

اولین و واضح‌ترین تفاوت، رنج جریانی این دو کلید است. کلید هوایی NT حداکثر تا جریان ۱۶۰۰ آمپر را پوشش می‌دهد. این در حالی است که کلید هوایی NW تا جریان‌های بسیار بالا یعنی ۶۳۰۰ آمپر تولید می‌شود. بنابراین، اگر جریان نامی سیستم شما بالای ۱۶۰۰ آمپر باشد، انتخاب شما بدون شک باید سری NW باشد. برای جریان‌های بین ۸۰۰ تا ۱۶۰۰ آمپر، هر دو گزینه روی میز هستند و باید فاکتورهای دیگر را بررسی کرد.

تفاوت در ابعاد و فضای نصب

یکی از مزایای بزرگ سری NT، ابعاد بسیار کوچک آن است. ارتفاع و عمق کلید NT به طور محسوس از کلید NW کمتر است. این ویژگی به طراحان تابلو برق اجازه می‌دهد تا سلول‌های کوچک‌تری طراحی کنند و در هزینه‌های ساخت بدنه تابلو صرفه‌جویی نمایند. در مقابل، کلید NW به دلیل نیاز به تحمل جریان‌های بالاتر و مکانیزم‌های قوی‌تر اطفای جرقه، ابعاد بزرگ‌تر و وزن بیشتری دارد و فضای بیشتری را در تابلو اشغال میکند.

تفاوت در قدرت قطع و پایداری حرارتی (Icw)

اگرچه هر دو کلید میتوانند قدرت قطع‌های بالایی (مثلا ۱۰۰ کیلوآمپر) را ارائه دهند، اما تفاوت اصلی در جریان پایداری کوتاه‌مدت یا همان Icw (Short-time withstand current) است. کلیدهای سری NW به دلیل طراحی مستحکم‌تر، مقدار Icw بسیار بالاتری دارند (معمولا تا ۸۵ کیلوآمپر برای یک ثانیه). این ویژگی به کلید NW اجازه میدهد تا در سیستم‌های دارای هماهنگی حفاظتی (Selectivity) بالا، بدون آسیب دیدن، تا زمان قطع کلیدهای پایین‌دست در برابر جریان اتصال کوتاه مقاومت کند. در سری NT این مقدار به دلیل ابعاد کوچک‌تر، محدودتر است (حداکثر تا ۴۲ کیلوآمپر).

تنوع لوازم جانبی و تجهیزات کمکی

هر دو کلید از رله‌های هوشمند میکرولاجیک بهره میبرند که امکان اندازه‌گیری پارامترهای شبکه، مدیریت انرژی و ارتباطات دیجیتال را فراهم می‌کند. با این حال، به دلیل ابعاد بزرگ‌تر کلید NW، تنوع لوازم جانبی نصب‌شده روی آن مانند موتور الکتریکی، رله‌های شنت و آندرولتارژ، کنتاکت‌های کمکی و اینترلاک‌های مکانیکی در سری NW بیشتر و نصب آن‌ها ساده‌تر است. همچنین سری NW قابلیت‌های پیشرفته‌تری در زمینه مانیتورینگ و اتصال به سیستم‌های مدیریت ساختمان (BMS) ارائه میدهد.

جدول مقایسه کلید هوایی NT و NW اشنایدر

کلید هوایی NT یا NW؟ کدام یک برای پروژه شما مناسب‌تر است؟

برای انتخاب نهایی بین این دو کلید، باید چند فاکتور کلیدی را در نظر بگیرید:

۱. جریان نامی مدار: اگر جریان مصرفی کل سیستم شما کمتر از ۱۶۰۰ آمپر است، هر دو کلید گزینه‌های روی میز هستند. اما اگر جریان بالای ۱۶۰۰ آمپر است، انتخاب شما قطعا کلید هوایی NW خواهد بود.

۲. محدودیت فضا: در پروژه‌های بازسازی یا تابلوهایی که فضای کمی دارند، استفاده از کلید هوایی NT به شما کمک میکند تا بهینه‌ترین چیدمان را داشته باشید و فضای کمتری از اتاق برق اشغال شود.

۳. سطح اتصال کوتاه شبکه: در صنایع سنگین یا نزدیکی ترانسفورماتورهای بزرگ که جریان اتصال کوتاه احتمالی بسیار بالا است، کلید NW به دلیل مقدار Icw بالاتر، امنیت و پایداری بیشتری را برای شبکه به همراه دارد و انتخاب ایمن‌تری است.

۴. بودجه پروژه: به طور کلی، کلیدهای سری NT به دلیل ابعاد کوچک‌تر و متریال کمتر به کار رفته در بدنه، قیمت مناسب‌تری نسبت به هم‌رده‌های خود در سری NW دارند. شما می‌توانید برای استعلام قیمت دقیق هر دو مدل با کارشناسان فروش صنعت روز تماس بگیرید.

سخن پایانی و گام بعدی برای خرید هوشمندانه

در نهایت، انتخاب بین کلید هوایی NT و NW اشنایدر یک تصمیم مهندسی است که باید بر اساس جریان نامی، سطح اتصال کوتاه، فضای موجود در تابلو برق و نیازهای حفاظتی پروژه شما اتخاذ شود. سری NT با ابعاد فشرده و قیمت مناسب برای جریان‌های زیر ۱۶۰۰ آمپر در صنایع سبک و ساختمان‌ها ایده‌آل است؛ در حالی که سری NW با پایداری حرارتی بی‌نظیر و رنج جریانی تا ۶۳۰۰ آمپر، گزینه‌ای بی‌رقیب برای صنایع سنگین و حساس به شمار می‌رود.

اگر هنوز در انتخاب مدل مناسب برای پروژه خود مردد هستید، کارشناسان فنی ما در صنعت روز آماده ارائه مشاوره تخصصی و رایگان به شما هستند. برای مشاهده مشخصات فنی کامل، کاتالوگ‌ها و استعلام قیمت انواع کلید هوایی اشنایدر، همین حالا به وب‌سایت صنعت روز مراجعه کنید و از خدمات پشتیبانی تخصصی ما بهره‌مند شوید.

سوالات متداول درباره تفاوت کلید هوایی NW و NT اشنایدر

۱. آیا میتوان از کلید هوایی NT به جای NW در جریان‌های بالای ۱۶۰۰ آمپر استفاده کرد؟

خیر، کلید هوایی سری NT حداکثر تا جریان نامی ۱۶۰۰ آمپر تولید می‌شود و برای جریان‌های بالاتر از این مقدار، حتما باید از کلیدهای سری NW استفاده کنید که تا ۶۳۰۰ آمپر را پشتیبانی می‌کنند.

۲. تفاوت رله‌های میکرولاجیک در سری‌های NT و NW چیست؟

هر دو سری از رله‌های میکرولاجیک (مانند نسخه ۲.۰، ۵.۰، ۶.۰ و ۷.۰) پشتیبانی می‌کنند. این رله‌ها عملکردهای حفاظتی مانند حفاظت در برابر اضافه‌بار، اتصال کوتاه لحظه‌ای و تاخیری، و جریان نشتی زمین را در هر دو کلید به یک شکل ارائه می‌دهند، اما نحوه قرارگیری و دسترسی به تنظیمات در بدنه کلید NW به دلیل فضای بیشتر، کمی راحت‌تر است.

۳. کدام سری از کلیدهای هوایی اشنایدر برای فضاهای محدود مناسب‌تر است؟

کلید هوایی سری NT به عنوان کوچک‌ترین کلید هوایی جهان طراحی شده است و برای فضاهای محدود و تابلوهای برق فشرده، بهترین انتخاب ممکن است.

۴. قدرت قطع Icw در کلید هوایی NW چه مزیتی ایجاد میکند؟

مقدار بالای Icw در کلید هوایی NW به این معنی است که کلید می‌تواند جریان‌های اتصال کوتاه شدید را برای مدت زمان مشخصی (مثلا ۱ ثانیه) بدون آسیب دیدن تحمل کند. این موضوع برای ایجاد سیستم هماهنگی حفاظتی (Selectivity) در شبکه برق صنایع بزرگ حیاتی است تا فقط کلید آسیب‌دیده قطع شود و کل کارخانه خاموش نگردد.

۵. چگونه اصالت کلید هوایی اشنایدر NT و NW را تشخیص دهیم؟

به دلیل وجود نمونه‌های تقلبی در بازار، بهترین راه برای اطمینان از اصالت کالا، خرید از تامین‌کنندگان معتبر و باسابقه مانند صنعت روز است. بررسی هولوگرام، شماره سریال دستگاه و استعلام آن از سایت سازنده، و همچنین دریافت ضمانت‌نامه معتبر از دیگر راه‌های اطمینان از اصالت کلید است.
