راهنمای جامع و تحلیل تخصصی مشخصات فنی کلید مینیاتوری اشنایدر

در دنیای پیچیده برق صنعتی، حفاظت از مدارها نه یک انتخاب، بلکه یک ضرورت حیاتی است. زمانی که صحبت از کیفیت و قابلیت اطمینان به میان می‌آید، نام برند فرانسوی اشنایدر الکتریک (Schneider Electric) در صدر لیست قرار می‌گیرد. اما آیا صرفاً خرید یک کلید با برند اشنایدر کافی است؟ قطعاً خیر.

انتخاب اشتباه بر اساس عدم درک صحیح از مشخصات فنی کلید مینیاتوری اشنایدر می‌تواند منجر به خسارات جبران‌ناپذیر به تجهیزات گران‌قیمت یا حتی آتش‌سوزی در تابلو برق شود. در این مقاله از سری مقالات آموزشی صنعت روز، ما فراتر از کاتالوگ‌های معمولی رفته و به کالبدشکافی دقیق پارامترهای الکتریکی، کدهای فنی و استانداردهای این تجهیزات می‌پردازیم تا شما مانند یک متخصص باسابقه، دقیق‌ترین انتخاب را داشته باشید.

کلید مینیاتوری (MCB) اشنایدر چیست؟ (نگاهی فراتر از یک قطع‌کننده)

کلید مینیاتوری یا Miniature Circuit Breaker که به اختصار MCB نامیده می‌شود، وظیفه حفاظت از مدار در برابر دو خطای اصلی «اضافه‌بار» و «اتصال کوتاه» را بر عهده دارد. اشنایدر الکتریک با تولید سری‌های محبوبی مانند Acti9 و Multi9، استانداردهای جدیدی را در امنیت الکتریکال تعریف کرده است. برای دسترسی به محصولات اورجینال و مشاوره تخصصی، همواره می‌توانید به وب‌سایت صنعت روز مراجعه نمایید.

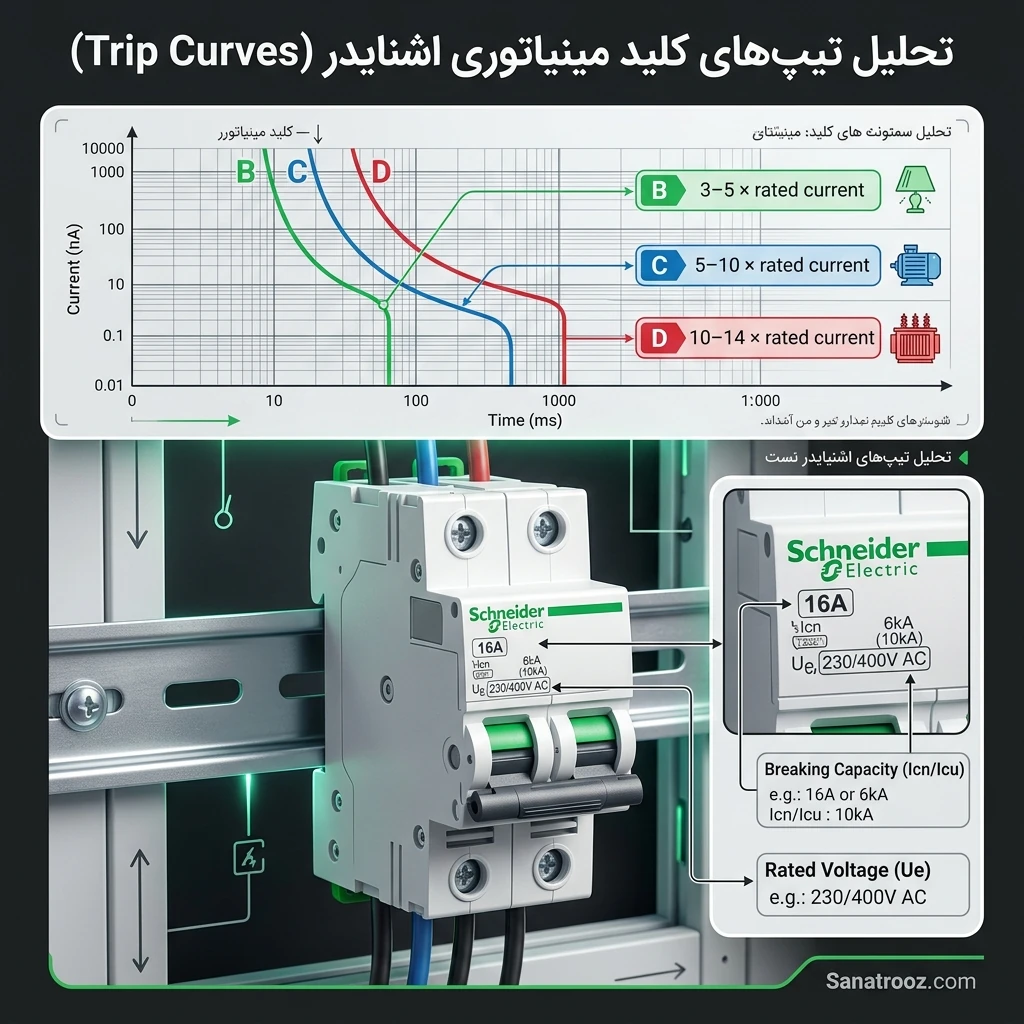

تحلیل خوشه‌ای تیپ‌های مینیاتوری اشنایدر (Trip Curves)

یکی از مهم‌ترین بخش‌ها در مشخصات فنی کلید مینیاتوری اشنایدر، «منحنی قطع» یا تیپ کلید است. این پارامتر تعیین می‌کند که کلید در برابر چه میزان جریان لحظه‌ای، واکنش نشان دهد.

تیپ B (تندکار – روشنایی)

این کلیدها برای بارهای غیرسلفی یا بارهای با خاصیت سلفی بسیار کوچک استفاده می‌شوند.
– محدوده قطع: ۳ تا ۵ برابر جریان نامی.
– کاربرد: حفاظت از مدارهای روشنایی خانگی و هیترهای برقی.

تیپ C (کندکار – موتوری)

پیکربندی تیپ C رایج‌ترین نوع در مشخصات فنی کلید مینیاتوری اشنایدر است.
– محدوده قطع: ۵ تا ۱۰ برابر جریان نامی.
– کاربرد: راه‌اندازی موتورهای کوچک، مدارهای پریز و بارهایی که جریان استارت متوسطی دارند.

تیپ D (ترانسفورماتوری)

– محدوده قطع: ۱۰ تا ۱۴ برابر جریان نامی (در برخی مدل‌ها تا ۲۰ برابر).
– کاربرد: بارهای با جریان هجومی بالا مانند ترانسفورماتورها، دستگاه‌های X-Ray و موتورهای بزرگ صنعتی.

پارامترهای حیاتی در بدنه محتوا: جریان و ولتاژ

در بررسی مشخصات فنی کلید مینیاتوری اشنایدر، سه پارامتر کلیدی بر روی بدنه کلید حک شده است که باید با دقت خوانده شوند:

 الف) جریان نامی (In)
جریانی است که کلید می‌تواند در دمای استاندارد (معمولاً ۳۰ درجه سانتی‌گراد) به صورت مداوم از خود عبور دهد بدون آنکه تریپ بدهد. کلیدهای اشنایدر از ۱ آمپر تا ۱۲۵ آمپر تولید می‌شوند.

ب) قدرت قطع (Breaking Capacity – Icn/Icu)
این عدد نشان‌دهنده حداکثر جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب دیدن فیزیکی، آن را قطع کند.
– در سری‌های خانگی اشنایدر (مثل iK60N): معمولاً ۶ کیلو آمپر (6kA).
– در سری‌های صنعتی (مثل iC60N): معمولاً ۱۰ کیلو آمپر (10kA) و بالاتر.

 ج) ولتاژ نامی (Ue)
حداکثر ولتاژی که کلید برای کار در آن طراحی شده است. معمولاً برای تک‌پل ۲۳۰/۴۰۰ ولت AC تعریف می‌شود.

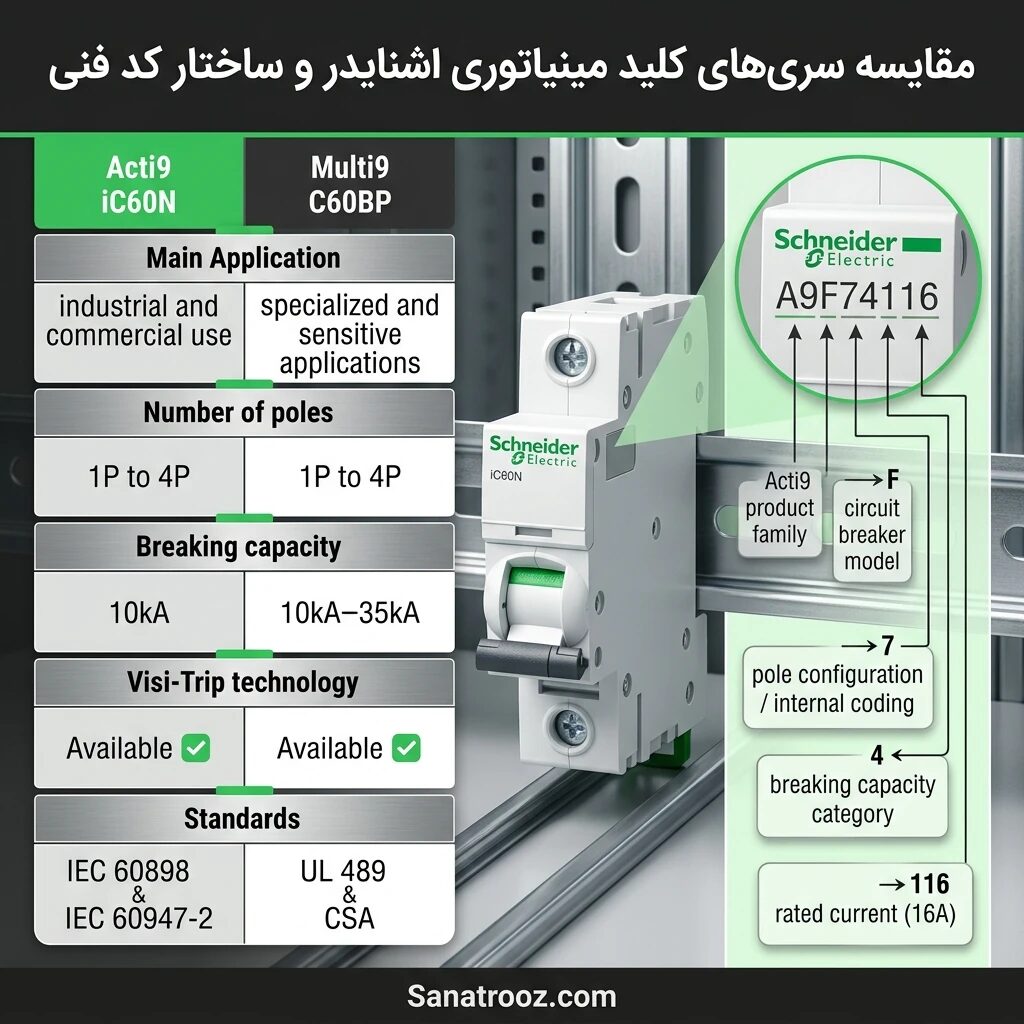

جدول مقایسه‌ای مشخصات فنی سری‌های محبوب اشنایدر

در این بخش، تفاوت دو سری پرکاربرد اشنایدر را در سایت صنعت روز برای شما تدوین کرده‌ایم:

کالبدشکافی کدهای فنی (Commercial Reference)

اگر به بدنه یک کلید اشنایدر نگاه کنید، کدهایی مانند A9F74116 را مشاهده می‌کنید. شناخت این ساختار بخشی از درک مشخصات فنی کلید مینیاتوری اشنایدر است:
– A9: نشان‌دهنده خانواده Acti9.
– F: نشان‌دهنده مدل کلید.
– ۷: تعداد قطب‌ها و کدینگ داخلی.
– ۴: قدرت قطع.
– ۱۱۶: رقم آخر معمولاً جریان نامی را نشان می‌دهد (در اینجا ۱۶ آمپر).

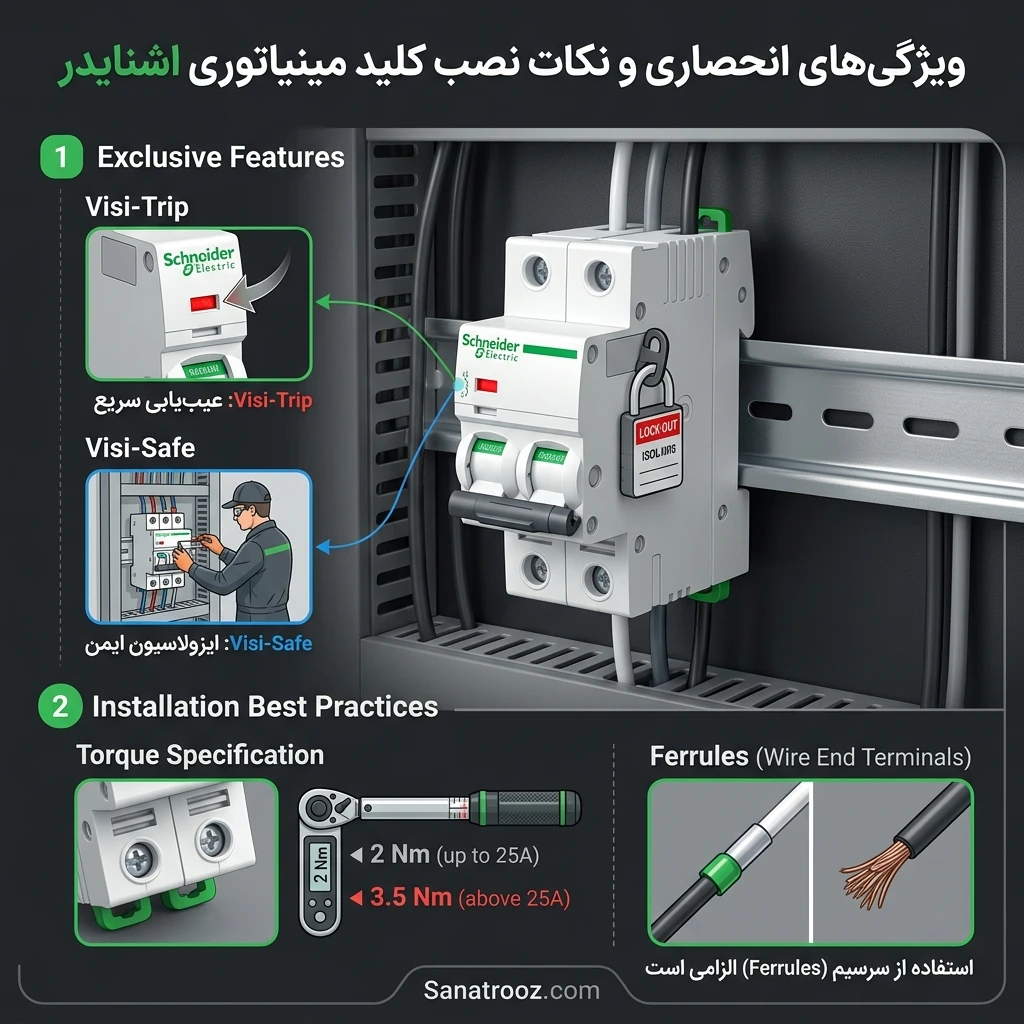

ویژگی‌های انحصاری اشنایدر: چرا حرفه‌ای‌ها انتخاب می‌کنند؟

اشنایدر فقط یک قطع‌کننده نیست؛ مهندسی پشت آن شامل ویژگی‌هایی است که در برندهای متفرقه دیده نمی‌شود:

۱. Visi-Trip: یک نشانگر قرمز رنگ کوچک که بلافاصله پس از بروز خطا و قطع کلید ظاهر می‌شود تا عیب‌یابی را تسریع کند.
۲. Visi-Safe: تضمین می‌کند که مدار پایین‌دست کاملاً ایزوله شده است (مناسب برای امنیت اپراتور هنگام تعمیرات).
۳. عمر مکانیکی بالا: تحمل بیش از ۲۰,۰۰۰ بار قطع و وصل که در تست‌های آزمایشگاهی صنعت روز به اثبات رسیده است.

راهنمای عملی نصب و سیم‌کشی

در مشخصات فنی کلید مینیاتوری اشنایدر، گشتاور اتصال پیچ‌ها (Torque) بسیار حیاتی است.
– برای کلیدهای تا ۲۵ آمپر: گشتاور ۲ نیوتن‌متر.
– برای کلیدهای بالاتر: گشتاور ۳.۵ نیوتن‌متر.
نکته تخصصی:استفاده از سرسیم (Ferrules) برای جلوگیری از ایجاد آرک و شل شدن اتصالات در طول زمان الزامی است.

حرف آخر

بررسی مشخصات فنی کلید مینیاتوری اشنایدر نشان می‌دهد که این تجهیزات فراتر از یک کلید ساده، قلب تپنده امنیت سیستم برق شما هستند. انتخاب بین تیپ B، C یا D و توجه به قدرت قطع (6kA یا 10kA) تفاوت بین یک سیستم پایدار و یک سیستم آسیب‌پذیر را رقم می‌زند.

ما در مجموعه صنعت روز معتقدیم که آگاهی فنی حق مشتری است. پیشنهاد می‌شود قبل از خرید، حتماً بار مصرفی خود را محاسبه کرده و با تطبیق آن با جداول ارائه شده در این مقاله، بهترین گزینه را انتخاب کنید.
