راهنمای جامع سنسور خازنی اشنایدر؛ بررسی تخصصی، کاربردها و نکات خرید

در دنیای پیچیده و دقیق اتوماسیون صنعتی، توانایی تشخیص حضور یا غیاب اجسام، شالوده اصلی کنترل فرآیندهاست. زمانی که هدف ما تشخیص قطعات فلزی باشد، سنسورهای القایی به راحتی این کار را انجام می‌دهند؛ اما چالش واقعی زمانی آغاز می‌شود که با موادی غیرفلزی مانند پلاستیک، شیشه، چوب، مایعات یا پودرهای صنعتی روبرو می‌شویم. اینجا دقیقاً همان نقطه‌ای است که خطوط تولید دچار توقف‌های پی‌درپی می‌شوند و نیاز به یک چشم الکترونیکی باهوش‌تر احساس می‌شود.

سنسور خازنی اشنایدر (Schneider Electric) که در صنعت غالباً با نام تجاری Telemecanique (تلمکانیک) و در قالب خانواده OsiSense XT شناخته می‌شود، راه‌حل قطعی مهندسان برای غلبه بر این چالش است. این سنسورها با بهره‌گیری از تکنولوژی تغییر میدان الکتریکی، می‌توانند حضور هر نوع ماده‌ای را، حتی از پشت دیواره مخازن پلاستیکی یا شیشه‌ای تشخیص دهند.

در این مقاله کاملاً تخصصی از مگازین آموزشی صنعت روز، قصد داریم کالبدشکافی دقیقی بر روی سنسورهای خازنی اشنایدر داشته باشیم. از مکانیزم عملکرد و فرمول‌های فیزیکی گرفته تا ترفندهای کالیبراسیون و راهنمای خرید صنعتی؛ اگر به دنبال بهینه‌سازی خط تولید خود و جلوگیری از خطاهای سیستماتیک هستید، این راهنمای جامع، جعبه‌ابزار تئوری و عملی شما خواهد بود.

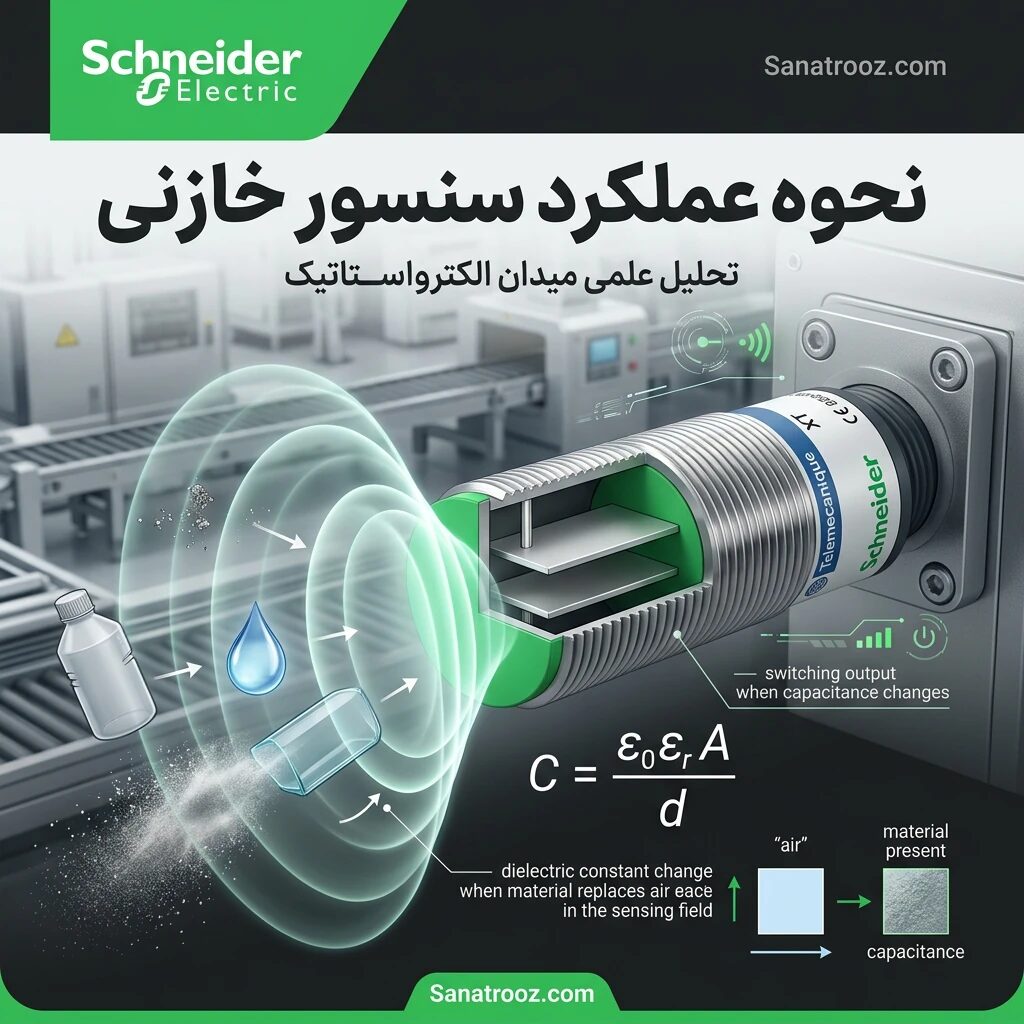

سنسور خازنی چگونه کار می‌کند؟ (تحلیل علمی و مهندسی)

برای درک برتری سنسور خازنی اشنایدر، ابتدا باید بدانیم این تجهیز چگونه محیط اطراف خود را درک می‌کند. برخلاف سنسورهای القایی که میدان الکترومغناطیسی تولید می‌کنند، سنسورهای خازنی بر اساس تغییرات میدان الکترواستاتیک کار می‌کنند.

فرمول پایه و ضریب دی‌الکتریک

در نوک (Face) یک سنسور خازنی، دو الکترود هم‌مرکز قرار دارند که معادل صفحات یک خازن باز عمل می‌کنند. ظرفیت این خازن با فرمول زیر در فیزیک تعریف می‌شود:

$$C = \frac{\epsilon_0 \epsilon_r A}{d}$$

در این رابطه:
– $C$: ظرفیت خازن ایجاد شده
– $\epsilon_0$: ضریب گذردهی خلأ
– $\epsilon_r$: ثابت دی‌الکتریک جسم هدف (Dielectric Constant)
– $A$: مساحت الکترودها
– $d$: فاصله جسم تا سنسور

هوا دارای ثابت دی‌الکتریک $\epsilon_r \approx 1$ است. زمانی که یک جسم (مثلاً آب با $\epsilon_r \approx 80$ یا پلاستیک با $\epsilon_r \approx 3$) وارد میدان الکترواستاتیک سنسور می‌شود، ظرفیت خازنی ($C$) تغییر می‌کند. مدار اسیلاتور داخلی سنسور اشنایدر این تغییر را تشخیص داده و پس از رسیدن به یک آستانه مشخص (Threshold)، خروجی سنسور را سوئیچ می‌کند (صفر یا یک منطقی).

چرا سنسور خازنی اشنایدر (سری OsiSense XT)

بازار تجهیزات اتوماسیون پر از برندهای مختلف است، اما چرا مهندسان طراح، برند اشنایدر الکتریک را به عنوان استاندارد طلایی (Gold Standard) می‌شناسند؟

پایداری حرارتی و ایمنی در برابر نویز (EMC)

یکی از نقاط ضعف سنسورهای خازنی متفرقه، حساسیت شدید آن‌ها به تغییرات دما و نویزهای الکترومغناطیسی محیط (مانند نویز اینورترها) است. سنسورهای سری OsiSense XT اشنایدر دارای مدارهای جبران‌ساز حرارتی (Temperature Compensation) و شیلدینگ پیشرفته هستند که خطای تشخیص کاذب (False Triggering) را به صفر می‌رسانند.

استانداردهای حفاظتی (IP Rating)

این سنسورها عموماً با استانداردهای حفاظتی $IP67$ تولید می‌شوند که آن‌ها را در برابر نفوذ گردوغبار صنعتی و غوطه‌وری موقت در آب کاملاً مقاوم می‌سازد. در مدل‌های خاص، استاندارد $IP69K$ نیز ارائه می‌شود که برای شستشوی پرفشار با آب داغ در صنایع دارویی و غذایی ایده‌آل است.

پتانسیومتر تنظیم حساسیت دقیق

اشنایدر بر روی سنسورهای خازنی خود یک پتانسیومتر (پیچ تنظیم) بسیار دقیق با چرخش ۲۷۰ درجه یا چنددوره (Multi-turn) تعبیه کرده است. این ویژگی به مهندس اتوماسیون اجازه می‌دهد تا حساسیت سنسور را دقیقاً کالیبره کند؛ به طوری که سنسور، دیواره پلاستیکی مخزن را نادیده بگیرد، اما سیال درون آن را تشخیص دهد.

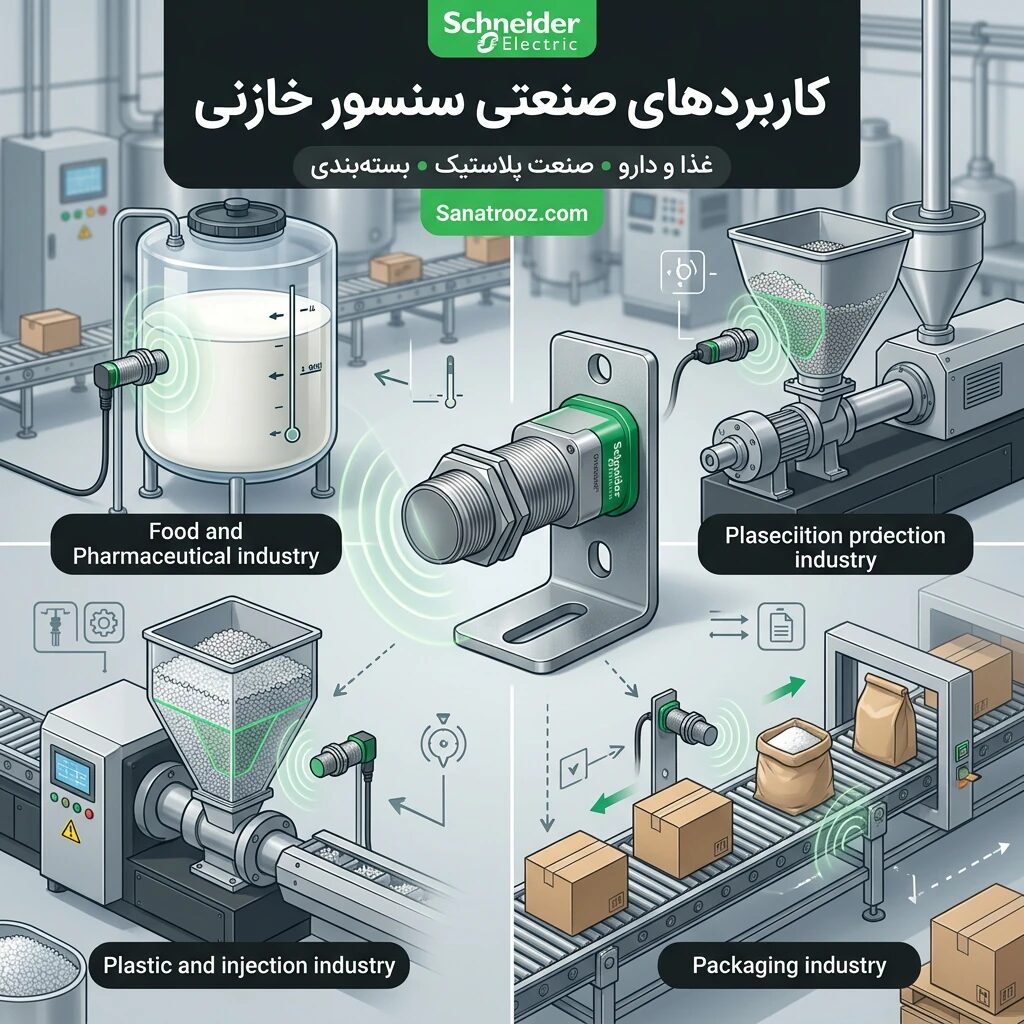

خوشه‌بندی کاربردهای صنعتی سنسور خازنی (سناریوهای واقعی)

سنسورهای خازنی به دلیل ماهیت عملکردی‌شان، در صنایعی کاربرد دارند که سنسورهای القایی یا نوری در آن‌ها فلج می‌شوند. در ادامه به چند کلان‌کاربرد این تجهیزات اشاره می‌کنیم:

صنایع غذایی و دارویی (تشخیص سطح از پشت مخزن)

سناریو: در یک خط تولید شیر یا شربت دارویی، نیاز داریم سطح مایع درون یک مخزن پلاستیکی مات یا شیشه‌ای را کنترل کنیم. سنسورهای شناور (فلوتر) بهداشتی نیستند و سنسورهای نوری به دلیل قطرات آب دچار خطا می‌شوند.
راه‌حل اشنایدر: با نصب یک سنسور خازنی اشنایدر در جداره بیرونی مخزن و تنظیم پتانسیومتر، سنسور بدون هیچ‌گونه تماس فیزیکی با سیال، سطح مایع را با دقت میلی‌متری تشخیص می‌دهد. این یعنی رعایت ۱۰۰ درصدی اصول بهداشتی (HACCP).

صنعت پلاستیک، لاستیک و تزریق (کنترل هاپر)

در دستگاه‌های اکسترودر و تزریق پلاستیک، گرانول‌های پلاستیک (Pellets) باید به صورت مداوم وارد قیف (Hopper) شوند. سنسور خازنی در دیواره این قیف نصب می‌شود تا در صورت خالی شدن مخزن از پلاستیک، دستور روشن شدن موتور مکنده مواد را به PLC صادر کند.

صنایع بسته‌بندی و سلولزی

برای تشخیص حضور مقوا، کارتن، کاغذ و حتی بررسی پر یا خالی بودن پاکت‌های بسته‌بندی (مثلاً پاکت قهوه یا پودر لباسشویی) روی نوار نقاله، سنسور خازنی سریع‌ترین و قابل‌اعتمادترین انتخاب است.

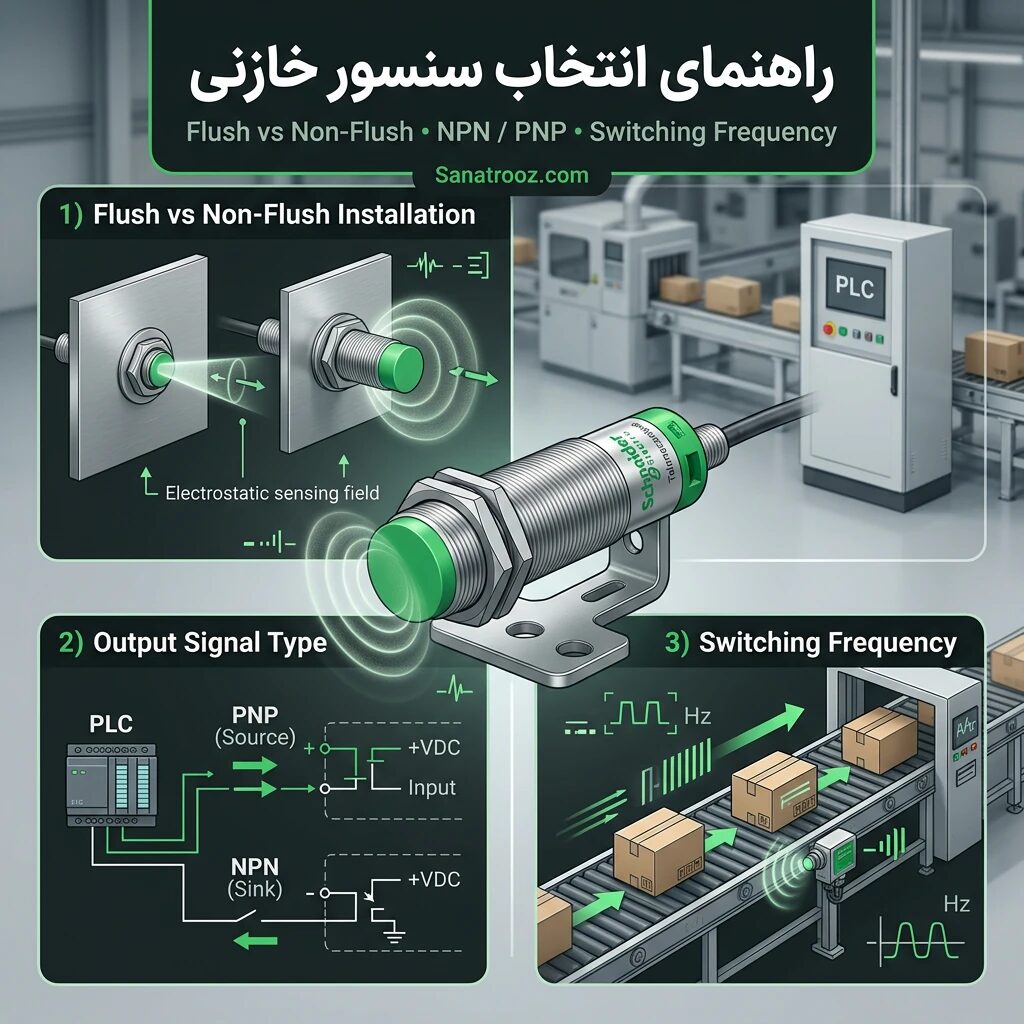

پارامترهای حیاتی برای انتخاب و خرید سنسور خازنی اشنایدر

اگر قصد [خرید سنسور خازنی اشنایدر]را دارید، بررسی کاتالوگ و دیتاشیت محصولات نیازمند تسلط بر چند مفهوم کلیدی است. کارشناسان ما در صنعت روز همیشه به مهندسان توصیه می‌کنند قبل از خرید، چک‌لیست زیر را بررسی کنند:

نوع نصب: شیلددار (Flush) در برابر بدون شیلد (Non-Flush)

– سنسور خازنی شیلددار (سر تخت): خطوط میدان الکتریکی فقط از جلوی سنسور خارج می‌شوند. این سنسورها را می‌توان هم‌سطح با فلزات اطرافشان (بدنه دستگاه) نصب کرد. فاصله دید این سنسورها کمتر است (معمولاً بین ۲ تا ۱۰ میلی‌متر).
– سنسور خازنی بدون شیلد (سر برجسته): میدان الکتریکی در اطراف کلاهک سنسور نیز پخش می‌شود. این سنسورها فاصله تشخیص بیشتری دارند (تا ۳۰ میلی‌متر یا بیشتر) اما نمی‌توان آن‌ها را هم‌سطح فلز نصب کرد، زیرا فلزات مجاور باعث تحریک دائم سنسور می‌شوند.

سیگنال خروجی (NPN در برابر PNP)

بسته به نوع کارت ورودی پی‌ال‌سی (PLC) یا رله‌ای که استفاده می‌کنید، باید نوع ترانزیستور خروجی را مشخص کنید:
– خروجی PNP (Source): در زمان تشخیص هدف، ولتاژ مثبت ($+VDC$) را به خروجی می‌دهد. (رایج‌ترین استاندارد در اروپا و ایران).
– خروجی NPN (Sink): در زمان تشخیص هدف، ولتاژ منفی (Ground یا $0V$) را سوئیچ می‌کند.

همچنین، وضعیت خروجی در حالت عادی می‌تواند Normally Open (NO) یا Normally Closed (NC) باشد. خوشبختانه بسیاری از مدل‌های اشنایدر به صورت ۴ سیمه (NO + NC قابل انتخاب) تولید می‌شوند.

فرکانس سوئیچینگ (Switching Frequency)

این پارامتر نشان می‌دهد سنسور در یک ثانیه چند بار می‌تواند قطع و وصل شود. فرکانس سنسورهای خازنی عموماً پایین‌تر از سنسورهای القایی است (معمولاً بین $50Hz$ تا $150Hz$). اگر نوار نقاله شما با سرعت بسیار بالا حرکت می‌کند، حتماً فرکانس پاسخ‌دهی سنسور اشنایدر را چک کنید.

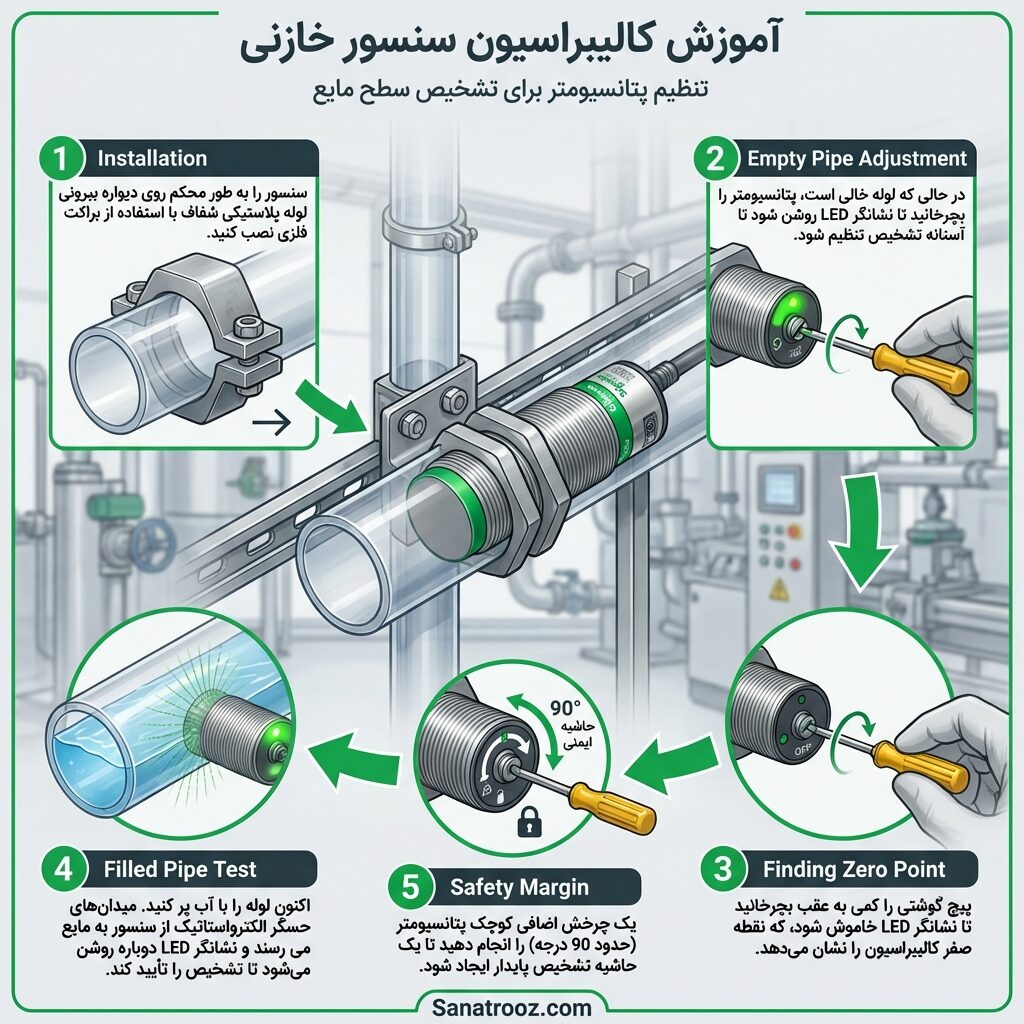

راهنمای عملی: چگونه سنسور خازنی را کالیبره کنیم؟

یکی از چالش‌های اصلی تکنسین‌ها، تنظیم (Tuning) سنسور خازنی است. فرض کنید می‌خواهیم آب درون یک لوله پلاستیکی را تشخیص دهیم. مراحل تنظیم استاندارد به این شکل است:

۱.نصب فیزیکی: سنسور را با براکت مناسب روی لوله محکم کنید.
۲.وضعیت مخزن خالی: در حالی که لوله خالی است، پیچ تنظیم (پتانسیومتر) را با پیچ‌گوشتی مخصوص (معمولاً پلاستیکی) در جهت عقربه‌های ساعت بچرخانید تا LED سنسور روشن شود. (این یعنی دیواره لوله را تشخیص داد).
۳.پیدا کردن نقطه صفر: حالا به آرامی پیچ را در خلاف جهت عقربه‌های ساعت بچرخانید تا LED دقیقاً خاموش شود.
۴.وضعیت مخزن پر: لوله را از آب پر کنید. LED سنسور باید روشن شود.
۵.حاشیه امنیت (Safety Margin): برای اطمینان از عملکرد پایدار در برابر تغییرات دما، پتانسیومتر را حدود ربع دور (۹۰ درجه) در محدوده روشن ماندن LED به سمت نقطه میانی تنظیم کنید.

۶. مقایسه جامع: سنسور خازنی در مقابل سنسور القایی

برای درک بهتر جایگاه این تجهیز، جدول زیر تفاوت‌های کلیدی بین سنسور القایی و خازنی اشنایدر را نشان می‌دهد:

اصالت و کیفیت: از کجا تجهیزات اشنایدر اصل بخریم؟

با توجه به حساسیت پروژه‌های صنعتی، استفاده از سنسورهای تقلبی به معنای پذیرش ریسک توقف خط تولید و خسارت‌های میلیونی است. سنسورهای تقلبی اشنایدر معمولاً دارای پتانسیومترهای بی‌کیفیت هستند که با لرزش دستگاه، تنظیم آن‌ها به هم می‌ریزد (Drift) و باعث اختلال در عملکرد PLC می‌شوند.

تیم مهندسی و بازرگانی [صنعت روز] به عنوان یکی از مراجع تخصصی تامین تجهیزات اتوماسیون برق و ابزار دقیق در ایران، بستری امن برای بررسی تخصصی، استعلام قیمت و خرید قطعات اورجینال فراهم کرده است. تمامی سنسورهای اشنایدر ارائه شده در صنعت روز، دارای کد رهگیری اصالت کالا، هولوگرام معتبر و دیتاشیت‌های فنی ضمیمه می‌باشند.

شما می‌توانید برای دریافت مشاوره رایگان جهت انتخاب نوع خروجی، سایز (M12, M18, M30) و برد دید سنسورهای خازنی و همچنین [خرید انواع تجهیزات اتوماسیون صنعتی]، با مهندسان فروش ما در ارتباط باشید.

سخن پایانی هوشمندی در انتخاب، ثبات در تولید

سنسور خازنی اشنایدر، صرفاً یک قطعه الکترونیکی ساده نیست؛ بلکه راهکاری هوشمندانه برای پیچیده‌ترین سناریوهای تشخیص در صنعت است. از تشخیص دانه‌های قهوه در ماشین‌آلات بسته‌بندی گرفته تا کنترل سطح اسید در مخازن پتروشیمی، خانواده OsiSense اشنایدر با دوام، دقت و پایداری خود، هزینه‌های نگهداری (Maintenance) را به شدت کاهش می‌دهند.

در نهایت، موفقیت یک سیستم اتوماسیون در گرو انتخاب درست تجهیزات و تامین آن‌ها از مراجع معتبر است. دانش مهندسی در کنار اصالت کالا (تضمین شده توسط صنعت روز)، فرمول طلایی برای راه‌اندازی خطوط تولید بدون توقف (Zero-Downtime) خواهد بود.

سوالات متداول

۱. آیا سنسور خازنی اشنایدر می‌تواند سطح آب را از پشت مخزن فلزی تشخیص دهد؟
خیر. سنسورهای خازنی قادر به عبور از فلزات نیستند. مخزن فلزی به عنوان یک شیلد عمل کرده و میدان الکترواستاتیک سنسور را جذب می‌کند. برای تشخیص سطح از پشت مانع، دیواره مخزن حتماً باید از جنس پلاستیک، شیشه، فایبرگلاس یا سایر مواد غیررسانا باشد.

۲. مفهوم $\epsilon_r$ یا ثابت دی‌الکتریک در سنسور خازنی چیست؟
هر ماده‌ای قابلیت خاصی در ذخیره انرژی الکتریکی دارد که به آن ثابت دی‌الکتریک می‌گویند. هرچه این عدد بزرگتر باشد (مثل آب با عدد ۸۰)، سنسور آن را از فاصله دورتری تشخیص می‌دهد. موادی با دی‌الکتریک پایین (مثل آرد یا الکل) فاصله تشخیص کمتری دارند و سنسور باید به آن‌ها نزدیک‌تر باشد.

۳. تفاوت سنسور خازنی شیلددار و بدون شیلد چیست؟
در مدل شیلددار، اطراف هسته سنسور توسط یک لایه فلزی پوشانده شده است تا امواج فقط از روبرو ساطع شوند؛ این مدل را می‌توان داخل فلز پیچ کرد. اما مدل بدون شیلد فاقد این پوشش است، امواج از اطراف آن نیز پخش می‌شوند و برد بیشتری دارد، اما نباید هم‌سطح فلزات نصب شود.

۴. سنسور خازنی ۴ سیمه اشنایدر چه مزیتی دارد؟
سنسورهای ۴ سیمه (مانند مدل‌های دارای خروجی PNP NO+NC) قابلیت برنامه‌ریزی سخت‌افزاری بالایی دارند. کاربر می‌تواند بسته به نیاز مدار کنترلی خود، از سیم اتصال باز (Normally Open) یا اتصال بسته (Normally Closed) استفاده کند، بدون اینکه نیاز به تعویض سنسور داشته باشد.

 ۵. اگر روی سنسور خازنی گرد و خاک بنشیند، دچار خطا می‌شود؟
گرد و غبار خشک تأثیر چندانی ندارد، اما اگر گرد و غبار با رطوبت محیط (شبنم) ترکیب شود، لایه‌ای رسانا روی سنسور تشکیل می‌دهد که ممکن است باعث فعال شدن کاذب سنسور شود. در این شرایط باید پتانسیومتر سنسور اشنایدر را کمی تنظیم (دی‌تیون) کرد یا از مدل‌های مقاوم در برابر رسوب استفاده نمود.
