کلید هوایی چیست؟ راهنمای کامل انواع و کاربردها

کلید هوایی یا Air Circuit Breaker (به اختصار ACB) یک کلید اتوماتیک فشار ضعیف است که از هوای آزاد برای خاموش کردن جرقه ناشی از قطع و وصل جریان استفاده می‌کند و وظیفه دارد از مدارهای الکتریکی با آمپراژ بالا (معمولاً بین ۶۳۰ تا ۶۳۰۰ آمپر) در برابر خطراتی مثل اتصال کوتاه، اضافه‌بار و خطای زمین محافظت کند. این تجهیزات حیاتی به عنوان کلید اصلی در ورودی تابلوهای برق صنایع بزرگ، بیمارستان‌ها و مجتمع‌های تجاری نصب می‌شوند تا پایداری و ایمنی کل شبکه برق را تضمین کنند.

اگر در حوزه برق صنعتی فعالیت می‌کنید یا قصد تجهیز یک پروژه بزرگ کارگاهی و کارخانه‌ای را دارید، احتمالاً بارها با این سوال مواجه شده‌اید که کلید هوایی چیست و چرا قیمت آن نسبت به سایر کلیدهای حفاظتی بالاتر است؟ در این مقاله از وبلاگ صنعت روز قصد داریم به زبانی ساده، تخصصی و کاربردی به بررسی کامل انواع، مشخصات فنی و کاربردهای کلید دژنکتور هوایی بپردازیم و به شما کمک کنیم تا بهترین انتخاب را برای سیستم الکتریکی خود داشته باشید.

چرا به این تجهیز کلید هوایی میگویند و عملکرد آن چگونه است؟

وقتی یک جریان الکتریکی سنگین (مثلاً ۲۰۰۰ آمپر) توسط یک کلید قطع میشود، در لحظه جدا شدن کنتاکت‌ها، یک قوس الکتریکی یا جرقه بسیار شدید و داغ ایجاد میشود. اگر این جرقه به سرعت خاموش نشود، میتواند کلید و تجهیزات اطراف آن را ذوب کند یا باعث انفجار تابلو برق شود.

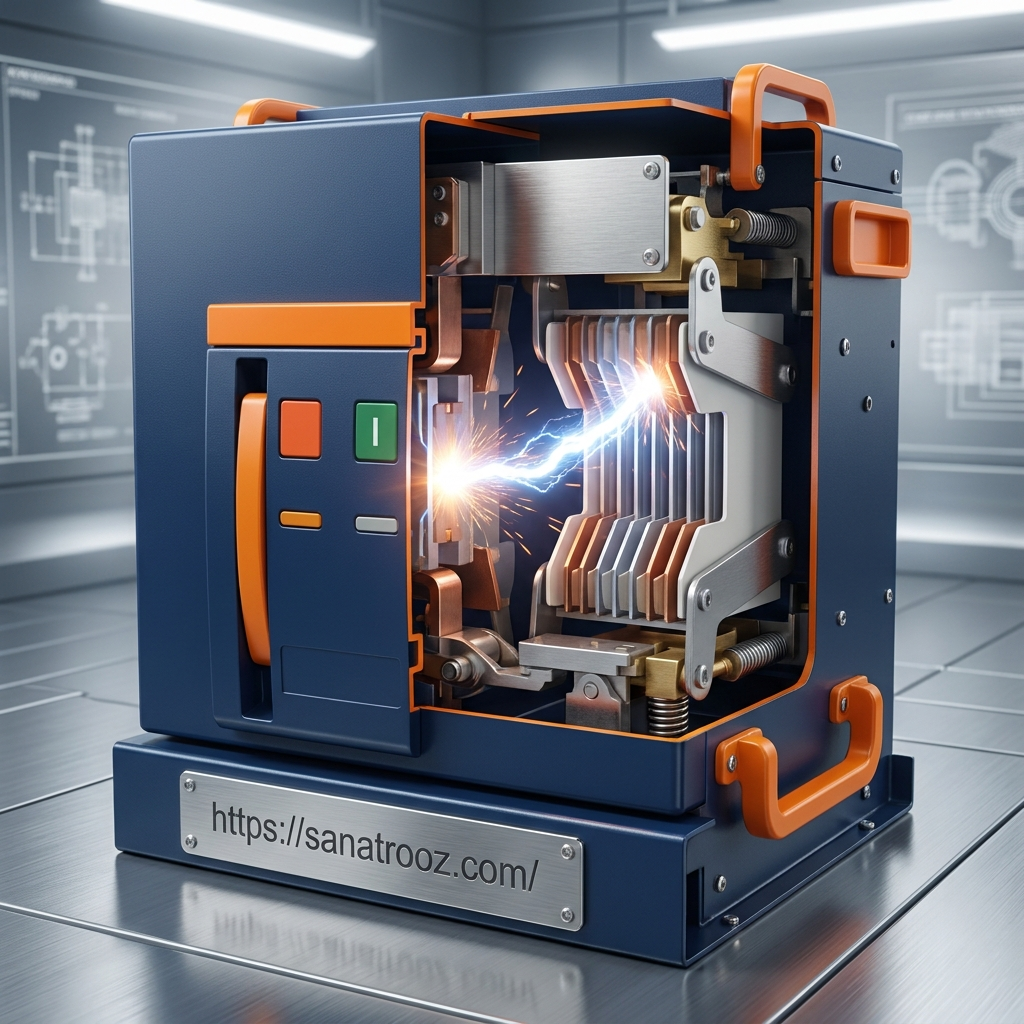

در کلیدهای هوایی، فرآیند خاموش کردن این جرقه در هوای آزاد انجام میشود. به این صورت که با باز شدن کنتاکت‌ها، جرقه به سمت محفظه جرقه‌گیر (Arc Chute) هدایت می‌شود. این محفظه از صفحات فلزی متعددی تشکیل شده است که جرقه بزرگ را به جرقه‌های کوچک‌تر تقسیم کرده و با خنک کردن و طولانی کردن مسیر آن، در کسری از ثانیه جرقه را به طور کامل خاموش میکند. بر خلاف کلیدهای فشار قوی که از گاز SF6 یا روغن برای خاموش کردن جرقه استفاده میکنند، در کلید هوایی فشار ضعیف، تنها هوای فشرده محیط کار خاموش‌کنندگی را انجام میدهد.

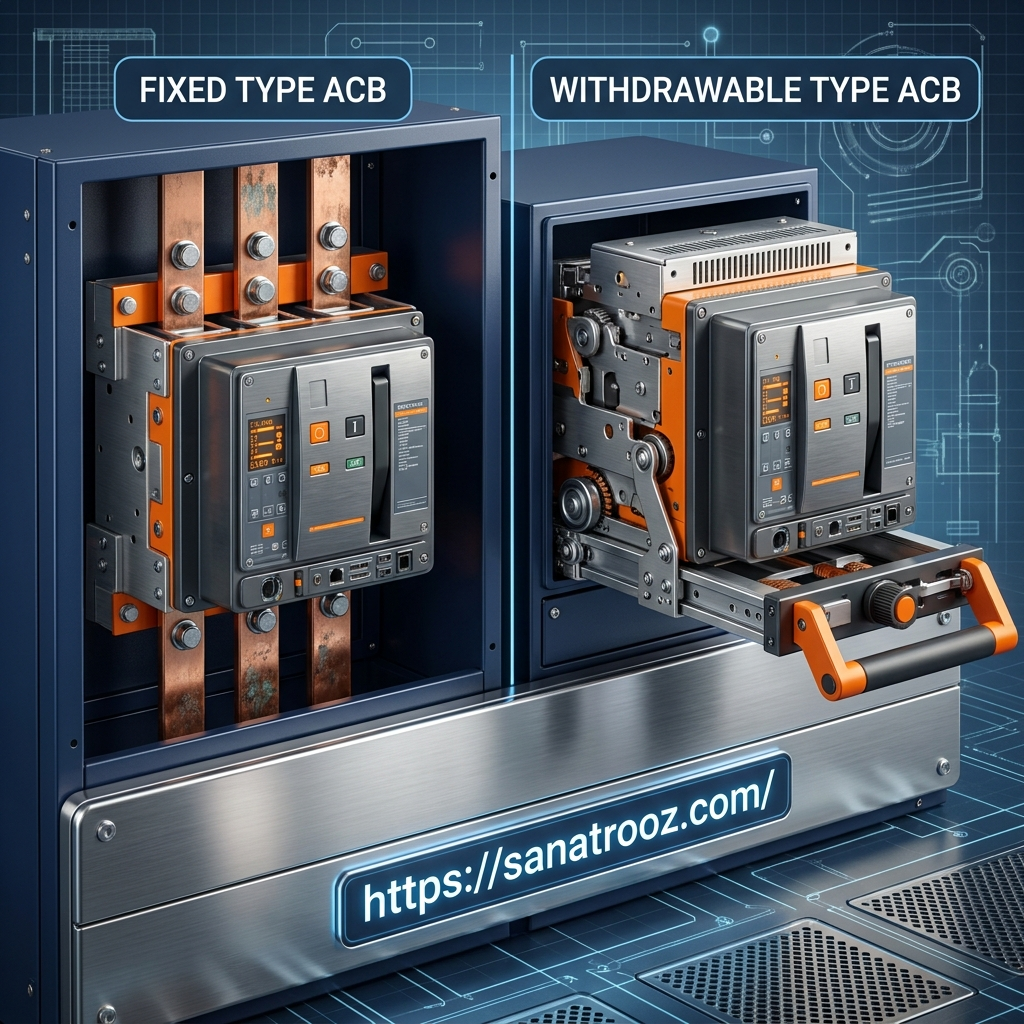

انواع کلید هوایی بر اساس نحوه نصب و ساختار

کلیدهای هوایی بر اساس نیاز پروژه‌ها و نحوه تعمیر و نگهداری، در دو مدل اصلی طراحی و تولید میشوند. متخصصان صنعت روز همواره توصیه میکنند پیش از خرید کلید هوایی، تفاوت این دو مدل را به خوبی درک کنید:

۱. کلید هوایی ثابت (Fixed Type)

این مدل به طور مستقیم و با پیچ و مهره به شینه‌های داخل تابلو برق متصل میشود. کلیدهای ثابت هزینه خرید کمتری دارند، اما عیب بزرگ آن‌ها این است که در صورت نیاز به تعمیر، تعویض یا سرویس دوره‌ای، باید کل تابلو برق خاموش شده و شینه‌ها باز شوند که این کار زمان‌بر و نیازمند قطع طولانی‌مدت برق مجموعه است.

۲. کلید هوایی کشویی (Withdrawable Type)

کلید هوایی کشویی روی یک پایه یا شاسی ریلی قرار میگیرد. این طراحی به اپراتور اجازه میدهد بدون نیاز به باز کردن اتصالات شینه‌ها و صرفاً با چرخاندن یک هندل مخصوص، کلید را از مدار خارج (تست) یا کاملاً از تابلو بیرون بکشد (خروج کامل). این ویژگی امنیت اپراتور را به شدت افزایش داده و زمان خاموشی سیستم را در موقع تعمیرات به حداقل میرساند. به همین دلیل، در صنایع حساس خرید کلید هوایی کشویی اولویت بالایی دارد.

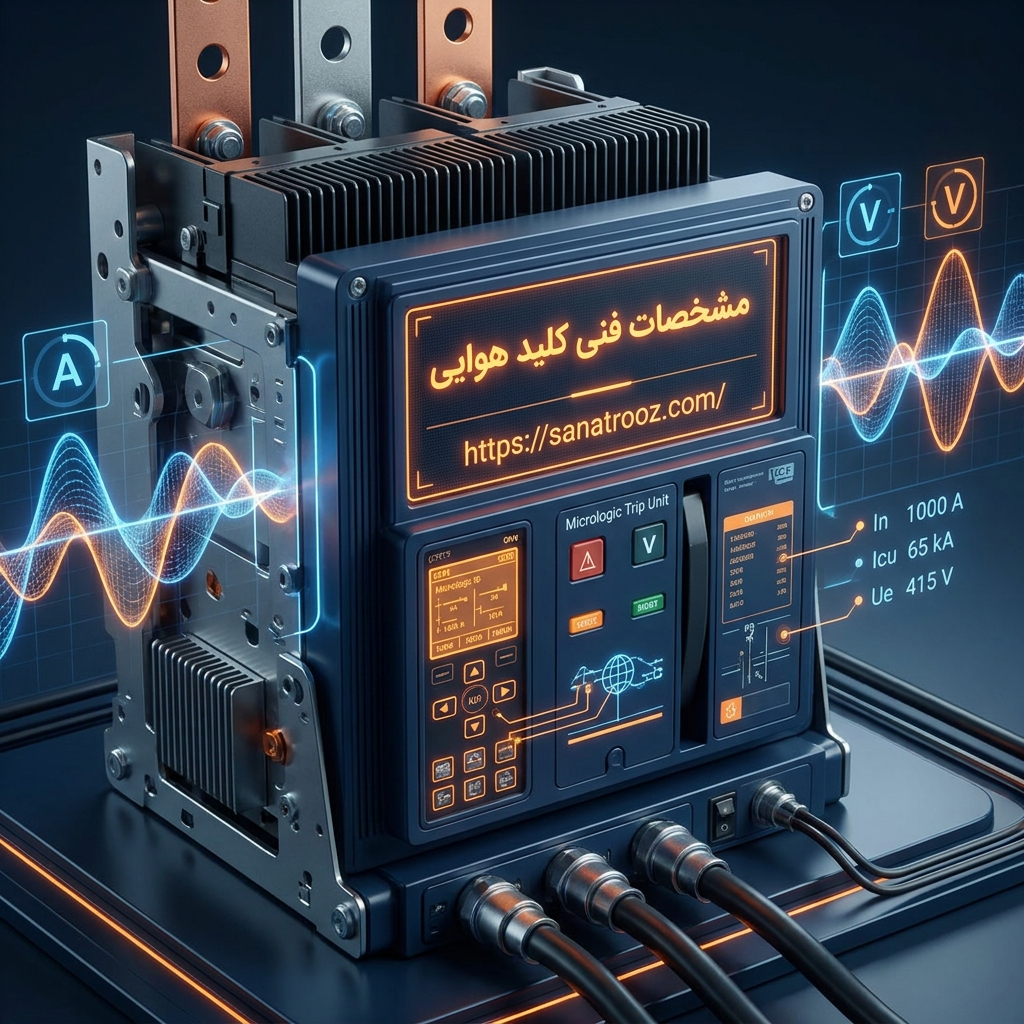

مشخصات فنی کلید هوایی که قبل از خرید باید بدانید

شناخت پارامترهای فنی کلید هوایی به شما کمک میکند تا تجهیز متناسب با نیاز واقعی شبکه خود را انتخاب کنید و از هزینه‌های اضافی یا خرابی‌های ناگهانی جلوگیری کنید. مهم‌ترین مشخصات فنی کلید هوایی عبارتند از:

• جریان نامی (In): جریانی است که کلید میتواند در شرایط عادی بدون گرم شدن غیرمجاز به طور مداوم از خود عبور دهد. این جریان در کلیدهای هوایی معمولاً از ۶۳۰ آمپر شروع شده و تا ۶۳۰۰ آمپر ادامه دارد.
• قدرت قطع (Icu): حداکثر جریان اتصال کوتاهی است که کلید میتواند بدون آسیب دیدن جدی آن را قطع کند. این مقدار معمولاً بین ۵۰ تا ۱۵۰ کیلوآمپر (kA) است.
• ولتاژ کاری نامی (Ue): ولتاژی که کلید برای کار در آن طراحی شده است و معمولاً در سیستم‌های فشار ضعیف تا ۶۹۰ ولت متناوب (AC) است.
• واحد حفاظت میکرولوژیک (Trip Unit): مغز متفکر کلید هوایی است. این واحد الکترونیکی وظیفه اندازه‌گیری دقیق جریان و فرمان دادن به کلید برای قطع مدار در صورت بروز خطا (مانند اضافه‌بار، اتصال کوتاه و نشتی زمین) را بر عهده دارد. واحدهای حفاظت پیشرفته قابلیت مانیتورینگ پارامترهای شبکه و شبکه شدن با سیستم‌های مانیتورینگ صنعتی را نیز دارند.



کاربرد کلید هوایی در صنایع مختلف؛ کجا به این کلید نیاز داریم؟

با توجه به ظرفیت جریانی بالا و قدرت قطع فوق‌العاده، کاربرد کلید هوایی فراتر از کلیدهای معمولی است. برخی از مهم‌ترین کاربردهای این تجهیزات شامل موارد زیر است:

• ورودی اصلی تابلوهای توزیع برق: در تمامی کارخانجات و صنایعی که ترانسفورماتور اختصاصی دارند، خروجی ترانس ابتدا وارد یک کلید هوایی اصلی می‌شود تا کل سیستم توزیع برق تحت پوشش حفاظتی آن قرار گیرد.
• محافظت از ژنراتورهای بزرگ: ژنراتورهای اضطراری در زمان قطع برق شهر وارد مدار می‌شوند. کلید دژنکتور هوایی وظیفه دارد اتصال ایمن ژنراتور به شبکه و حفاظت از آن در برابر بارهای ناگهانی را انجام دهد.
• صنایع نفت، گاز و پتروشیمی: در این صنایع به دلیل وجود موتورهای الکتریکی بسیار بزرگ و احتمال بالای اتصال کوتاه‌های شدید، از کلیدهای هوایی با قدرت قطع بالا استفاده میشود.
• بانک‌های خازنی بزرگ: برای قطع و وصل و حفاظت از خازن‌های اصلاح ضریب قدرت در مقیاس‌های مگاواتی، کلیدهای هوایی گزینه‌ای بی‌بدیل هستند.



تفاوت کلید هوایی (ACB) با کلید اتوماتیک کمپکت (MCCB) چیست؟

یکی از سوالات رایج خریداران در بازار برق صنعتی این است که چرا با وجود کلیدهای اتوماتیک کمپکت (MCCB)، باید هزینه بیشتری برای خرید کلید هوایی پرداخت کنیم؟

پاسخ در چند فاکتور کلیدی نهفته است: اولاً، رنج جریانی کلیدهای کمپکت معمولاً تا ۱۶۰۰ آمپر محدود می‌شود، در حالی که کلیدهای هوایی تا ۶۳۰۰ آمپر تولید میشوند. ثانیاً، قدرت قطع کلیدهای هوایی و تحمل حرارتی و مکانیکی آن‌ها در برابر اتصال کوتاه‌های مکرر بسیار بیشتر از کلیدهای کمپکت است. ثالثاً، کلیدهای هوایی دارای عمر مکانیکی و الکتریکی به مراتب بالاتری هستند و قطعات یدکی آن‌ها (مانند کنتاکت‌ها و جرقه‌گیرها) به راحتی قابل تعویض است، در حالی که کلیدهای کمپکت پس از پایان عمر مفید یا آسیب دیدن در اثر اتصال کوتاه شدید، معمولاً باید به طور کامل تعویض شوند.

سخن پایانی

کلید هوایی به عنوان قلب تپنده سیستم حفاظتی تابلوهای برق فشار ضعیف، نقشی غیرقابل انکار در امنیت تجهیزات صنعتی گران‌قیمت دارد. با انتخاب درست جریان نامی، قدرت قطع و نوع نصب (ثابت یا کشویی)، میتوانید پایداری شبکه برق خود را برای سال‌ها تضمین کنید.

ما در مجموعه صنعت روز با سال‌ها تجربه در تامین تجهیزات برق صنعتی، آماده ارائه مشاوره‌های تخصصی رایگان به شما جهت انتخاب و خرید کلید هوایی مناسب پروژه‌تان هستیم. برای مشاهده مشخصات فنی دقیق، مقایسه برندهای معتبر جهانی و استعلام قیمت انواع کلیدهای هوایی، از بخش محصولات وبسایت صنعت روز دیدن فرمایید یا با کارشناسان فنی ما تماس بگیرید.

سوالات متداول درباره کلید هوایی

۱. عمر مفید کلید هوایی چقدر است و چه زمانی نیاز به سرویس دارد؟

عمر مفید یک کلید هوایی به تعداد دفعات قطع و وصل (مکانیکی و الکتریکی) بستگی دارد و معمولاً بین ۱۰,۰۰۰ تا ۲۰,۰۰۰ بار قطع و وصل است. متخصصان صنعت روز توصیه میکنند که این کلیدها حداقل سالی یک‌بار یا پس از هر بار وقوع اتصال کوتاه شدید، توسط افراد متخصص بازرسی، تمیزکاری و روان‌کاری شوند.

۲. تفاوت دژنکتور هوایی با کلید هوایی معمولی چیست؟

در اصطلاح رایج بازار ایران، به کلیدهای هوایی فشار ضعیف که قابلیت قطع زیر بار و حفاظت خودکار را دارند، دژنکتور هوایی نیز گفته می‌شود. اصطلاح دژنکتور در اصل برای کلیدهای فشار متوسط و فشار قوی به کار می‌رود، اما در رنج فشار ضعیف، کلید هوایی (ACB) همان نقش دژنکتور را ایفا می‌کند.

۳. واحد حفاظت میکرولوژیک (Trip Unit) در کلید هوایی چه وظیفه‌ای دارد؟

این واحد جریان عبوری از کلید را به صورت دیجیتالی و لحظه‌ای آنالیز می‌کند. در صورت بروز هرگونه اختلال مانند اضافه‌بار طولانی‌مدت (L)، اتصال کوتاه لحظه‌ای (I)، اتصال کوتاه با تاخیر (S) و یا جریان نشتی زمین (G)، فرمان قطع (Trip) را صادر می‌کند تا از سوختن تجهیزات جلوگیری شود.

۴. جریان نامی کلیدهای هوایی معمولاً در چه محدوده‌ای است؟

جریان نامی این کلیدها از ۶۳۰ آمپر شروع شده و مدل‌های استاندارد آن در رنج‌های ۸۰۰، ۱۰۰۰، ۱۲۵۰، ۱۶۰۰، ۲۰۰۰، ۲۵۰۰، ۳۲۰۰، ۴۰۰۰، ۵۰۰۰ و ۶۳۰۰ آمپر طراحی و به بازار عرضه می‌شوند.

۵. برای خرید کلید هوایی به چه تاییدیه ها و استانداردهایی توجه کنیم؟

کلیدهای هوایی استاندارد باید با استاندارد بین‌المللی IEC 60947-2 مطابقت داشته باشند. هنگام خرید حتماً به اصالت برند، گارانتی معتبر و وجود تاییدیه‌های آزمایشگاهی معتبر توجه فرمایید.
