سافت استارتر اشنایدر راهنمای جامع از انتخاب تا نصب و کاربرد

سلام به همه فعالان و متخصصان صنعت! حتماً برای شما هم پیش آمده که وقتی یک موتور الکتریکی بزرگ رو روشن می‌کنید، حس کنید یک شوک یا ضربه شدید به سیستم وارد می‌شه، یا شاید نگران باشید که جریان اولیه بالای استارت، به موتور و تجهیزات مکانیکی آسیب بزنه. اینجاست که نقش یک قهرمان بی‌صدا، یعنی سافت استارتر، پررنگ می‌شه. خصوصاً وقتی صحبت از برند معتبری مثل اشنایدر الکتریک باشه که سال‌هاست در این حوزه پیشتاز بوده.

توی این مقاله جامع از صنعت روز، می‌خواهیم به دنیای سافت استارترهای اشنایدر سفر کنیم. فرقی نمی‌کنه که یک مهندس با تجربه باشید یا تازه وارد دنیای اتوماسیون صنعتی شده‌اید، هدف ما اینه که شما رو با تمام جنبه‌های این دستگاه حیاتی آشنا کنیم. از اینکه اصلاً سافت استارتر چیست و چطور کار می‌کند، تا انواع مدل‌های اشنایدر، کاربردهاشون، نحوه انتخاب صحیح، و حتی نکات مهم نصب و راه‌اندازی. پس کمربندها رو ببندید که قراره یک مسیر جذاب و پربار رو با هم طی کنیم!

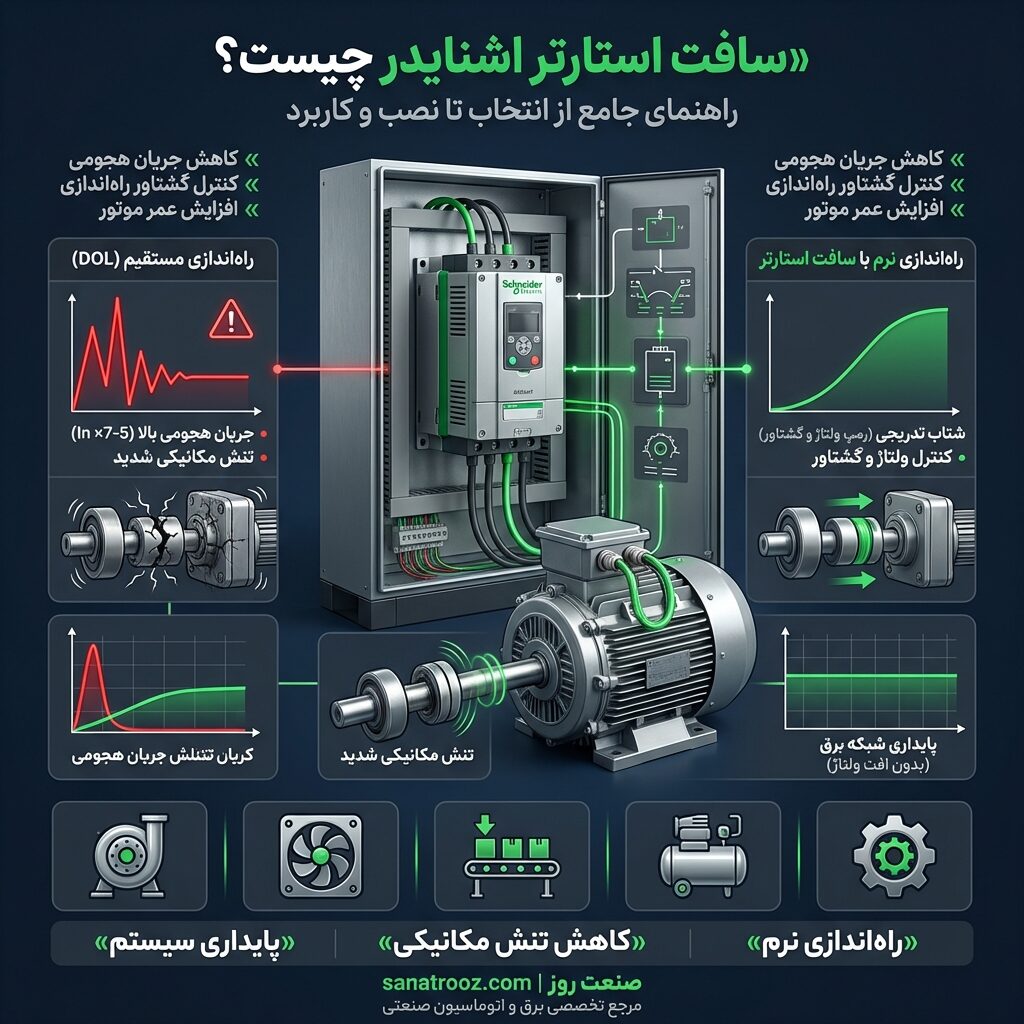

سافت استارتر اشنایدر چیست و چرا به آن نیاز داریم؟

تصور کنید در حال رانندگی هستید و ناگهان پدال گاز را تا انتها فشار می‌دهید. چه اتفاقی می‌افتد؟ یک شتاب ناگهانی، فشار به موتور و احتمالاً لرزش. حالا همین سناریو را در مقیاس صنعتی برای یک موتور الکتریکی بزرگ تصور کنید. وقتی موتور با روش‌های سنتی (مثل استارت مستقیم یا Direct On Line – DOL) روشن می‌شود، جریان بسیار بالایی (معمولاً ۵ تا ۷ برابر جریان نامی) را از شبکه می‌کشد. این جریان هجومی نه تنها به شبکه برق فشار وارد می‌کند، بلکه می‌تواند باعث آسیب‌های جدی به موتور، گیربکس، تسمه‌ها و سایر تجهیزات مکانیکی متصل به آن شود.

سافت استارتر (Soft Starter) دقیقاً همین مشکل را حل می‌کند. به زبان ساده، سافت استارتر یک دستگاه الکترونیکی است که ولتاژ و جریان اعمالی به موتور را در زمان راه‌اندازی و توقف به تدریج کنترل می‌کند. به جای اینکه موتور با تمام توان و به یکباره شروع به کار کند، سافت استارتر اجازه می‌دهد تا ولتاژ و جریان به آرامی و به‌صورت پله‌ای افزایش یابد. نتیجه این کار، یک راه‌اندازی نرم و بدون ضربه است.

اشنایدر الکتریک به عنوان یکی از پیشگامان صنعت برق و اتوماسیون، طیف وسیعی از سافت استارترها را با نام تجاری Altistart (AS) تولید می‌کند. این دستگاه‌ها با بهره‌گیری از تکنولوژی‌های پیشرفته، نه تنها فرآیند راه‌اندازی و توقف را بهینه‌سازی می‌کنند، بلکه امکانات حفاظتی و کنترلی زیادی را نیز ارائه می‌دهند که به افزایش طول عمر و راندمان سیستم‌های صنعتی کمک شایانی می‌کند.

کاربرد اصلی سافت استارتر: کنترل جریان و گشتاور راه‌اندازی

هدف اصلی سافت استارتر، کاهش جریان هجومی و کنترل گشتاور در لحظه راه‌اندازی است. وقتی موتور به آرامی شروع به چرخش می‌کند، فشار مکانیکی روی قطعات کاهش می‌یابد و این موضوع به افزایش طول عمر موتور و تجهیزات مرتبط منجر می‌شود. همچنین، با کاهش پیک جریان، از افت ولتاژ در شبکه جلوگیری می‌شود که این خود برای پایداری کلی سیستم برق کارخانه اهمیت دارد.

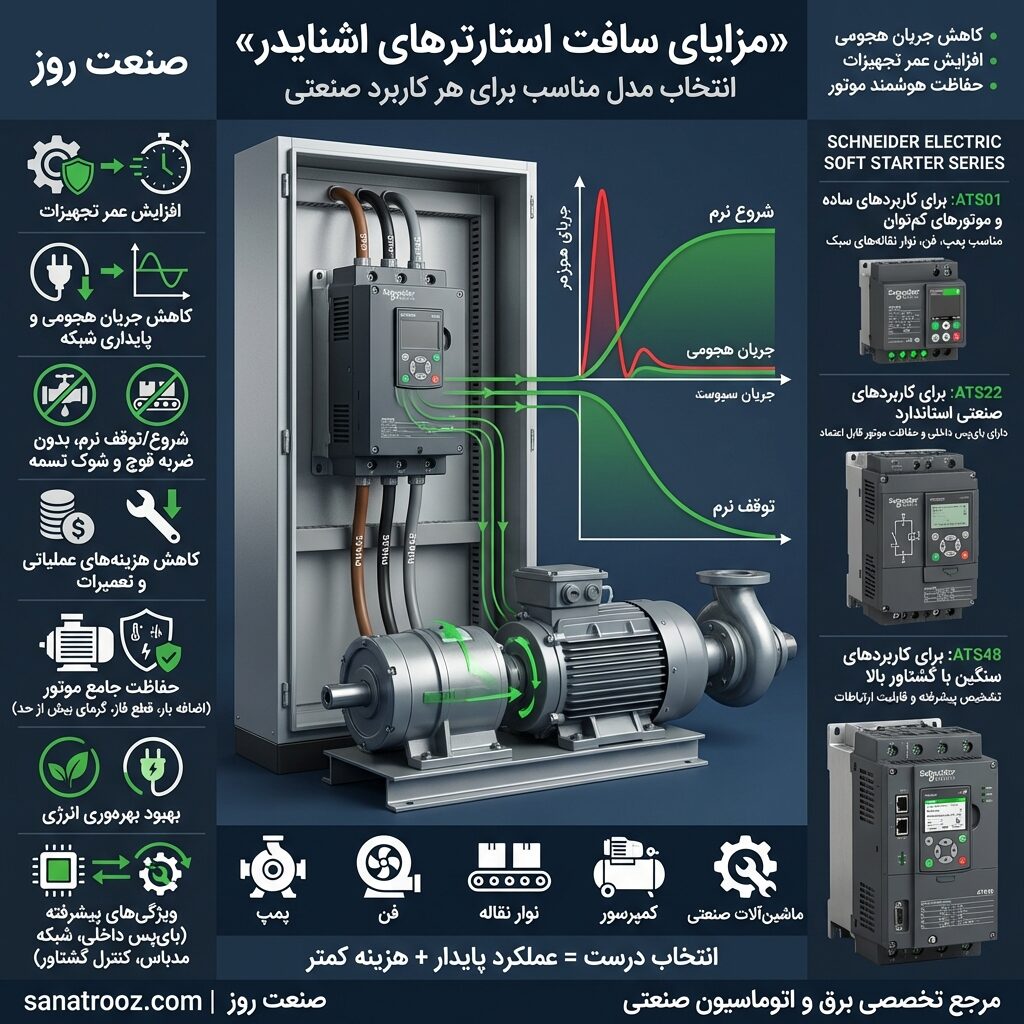

مزایای استفاده از سافت استارترهای اشنایدر

انتخاب سافت استارترهای اشنایدر، مزایای متعددی را برای کسب‌وکارهای صنعتی به همراه دارد. بیایید با هم برخی از مهم‌ترین آن‌ها را بررسی کنیم:

• افزایش طول عمر تجهیزات: با حذف شوک‌های مکانیکی و الکتریکی در زمان استارت و استاپ، فرسایش موتور، گیربکس، پمپ‌ها و تسمه‌ها به شدت کاهش می‌یابد. این یعنی هزینه‌های نگهداری کمتر و زمان کارکرد بیشتر.
• کاهش جریان هجومی: همانطور که گفتیم، جریان بالا در لحظه استارت، فشار زیادی به شبکه برق وارد می‌کند. سافت استارتر اشنایدر با کنترل ولتاژ، این جریان را به حداقل می‌رساند و از قطع بی‌مورد فیوزها یا تریپ کردن مدارشکن‌ها جلوگیری می‌کند.
• راه‌اندازی و توقف نرم: این ویژگی برای فرآیندهایی که نیاز به حرکت آرام و بدون ضربه دارند، مثل نوار نقاله‌ها، پمپ‌های آب، یا فن‌های بزرگ، حیاتی است. این کار از آسیب به مواد در حال جابجایی یا ایجاد پدیده‌هایی مانند ضربه قوچ در سیستم‌های پمپ آب جلوگیری می‌کند.
• کاهش هزینه‌های عملیاتی: با افزایش طول عمر تجهیزات و کاهش نیاز به تعمیر و نگهداری، هزینه‌های عملیاتی شما به طور محسوسی پایین می‌آید.
• حفاظت جامع موتور: سافت استارترهای اشنایدر معمولاً دارای عملکردهای حفاظتی داخلی هستند، از جمله حفاظت در برابر اضافه بار، اضافه جریان، افت ولتاژ، گرمای بیش از حد موتور و حتی توالی فاز. این قابلیت‌ها امنیت موتور شما را تضمین می‌کنند.
• بهره‌وری انرژی: با بهینه‌سازی فرآیند راه‌اندازی، مصرف انرژی در لحظه استارت کاهش می‌یابد. برخی مدل‌ها حتی امکان بهینه‌سازی مصرف انرژی در حالت کارکرد عادی (به خصوص برای بارهای سبک) را نیز فراهم می‌کنند.
• قابلیت‌های پیشرفته: مدل‌های پیشرفته‌تر سافت استارتر اشنایدر امکاناتی مانند بای‌پس داخلی (Bypass)، ارتباطات صنعتی (مانند Modbus)، نمایشگر گرافیکی و کنترل پیشرفته گشتاور را ارائه می‌دهند که مدیریت سیستم را بسیار آسان‌تر می‌کند.

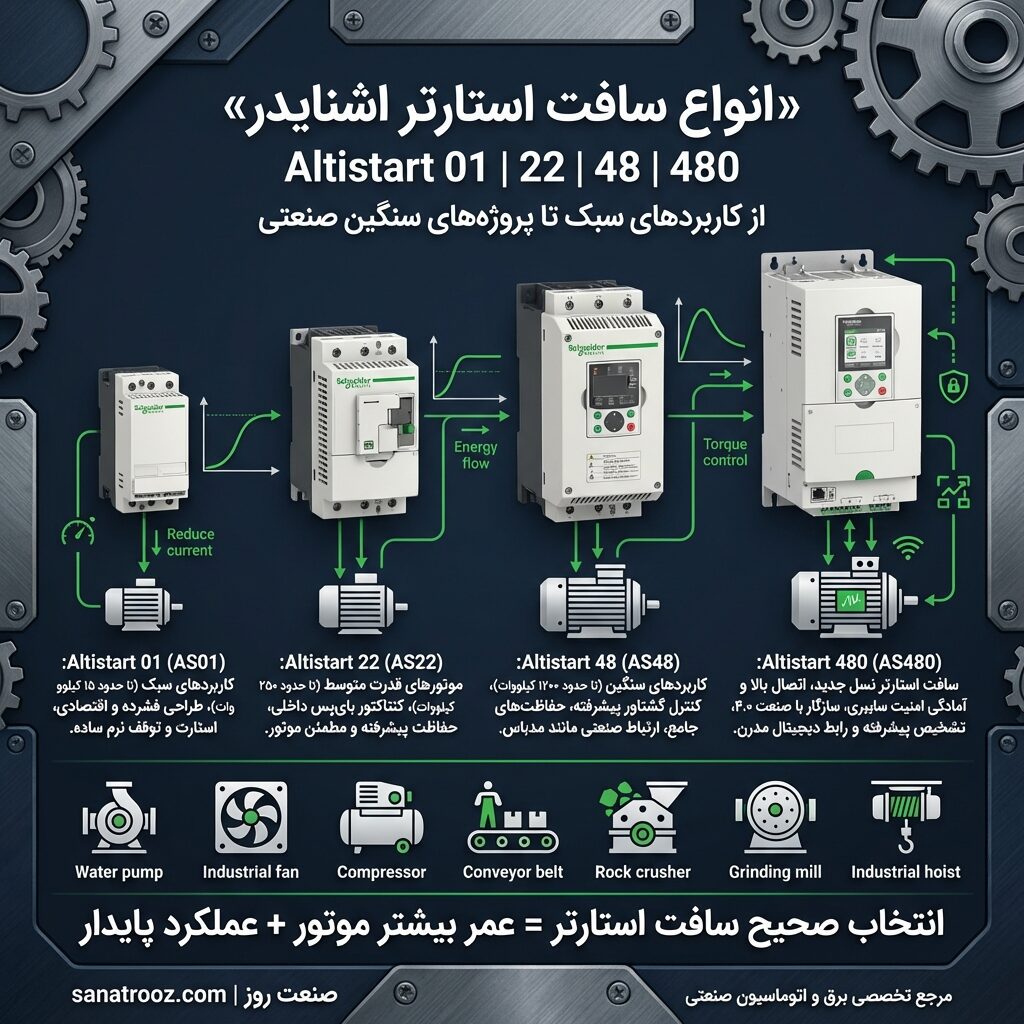

انواع مدل‌های سافت استارتر اشنایدر انتخاب مناسب برای هر نیاز

اشنایدر الکتریک با درک نیازهای متنوع صنایع، سری‌های مختلفی از سافت استارترها را با قابلیت‌ها و رنج‌های توان متفاوت تولید کرده است. در ادامه به معرفی مهم‌ترین و پرکاربردترین آن‌ها می‌پردازیم:

۱. سافت استارتر Altistart 01 (AS01)

• ویژگی‌ها: این سری برای موتورهای با توان کم تا متوسط (معمولاً تا ۱۵ کیلووات) طراحی شده است. بسیار جمع‌وجور و اقتصادی بوده و برای کاربردهای عمومی که نیاز به راه‌اندازی و توقف نرم ساده دارند، مناسب است. مدل‌های Altistart 01 دارای ولتاژ کاری ۲۳۰ تا ۴۸۰ ولت سه فاز هستند.
• کاربردها: پمپ‌های کوچک، فن‌های تهویه، نوار نقاله‌های سبک، درهای اتوماتیک.

۲. سافت استارتر Altistart 22 (AS22)

• ویژگی‌ها: Altistart 22 یک پله فراتر می‌رود و قابلیت‌های بیشتری را ارائه می‌دهد. این سری برای موتورهایی با توان متوسط (معمولاً تا ۲۵۰ کیلووات) مناسب است. AS22 دارای تابع بای‌پس داخلی است که پس از اتمام راه‌اندازی، کنتاکتور بای‌پس را می‌بندد تا تلفات حرارتی سافت استارتر کاهش یابد. این مدل‌ها دارای ولتاژ کاری ۲۳۰ تا ۶۹۰ ولت سه فاز هستند.
• کاربردها: پمپ‌های صنعتی متوسط، فن‌های بزرگ، کمپرسورها، ماشین‌آلات بسته‌بندی.

۳. سافت استارتر Altistart 48 (AS48)

• ویژگی‌ها: Altistart 48 برای کاربردهای سنگین و موتورهای با توان بالا (تا ۱۲۰۰ کیلووات) طراحی شده است. این سری دارای قابلیت‌های حفاظتی و کنترلی بسیار پیشرفته‌ای است، از جمله حفاظت حرارتی جامع موتور، تشخیص خطاهای متعدد، و امکان ارتباط با شبکه‌های صنعتی (مانند Modbus). AS48 معمولاً برای ولتاژهای ۲۳۰ تا ۶۹۰ ولت سه فاز در دسترس است.
• کاربردها: پمپ‌های بزرگ صنعتی، فن‌های سانتریفیوژ، سنگ‌شکن‌ها، آسیاب‌ها، بالابرهای صنعتی.

۴. سافت استارتر Altistart 480 (AS480) – نسل جدید Altistart

• ویژگی‌ها: این مدل‌ها نسل جدیدی از سافت استارترهای اشنایدر هستند که با تمرکز بر اتصال‌پذیری (Connectivity)، امنیت سایبری و رابط کاربری بهبودیافته عرضه شده‌اند. AS480 قابلیت‌های کنترل و حفاظت پیشرفته AS48 را حفظ کرده و ویژگی‌های دیجیتال بیشتری را برای همگام‌سازی با مفاهیم صنعت ۴.۰ ارائه می‌دهد.
• کاربردها: مشابه Altistart 48، اما با تمرکز بر پروژه‌های مدرن و اتوماسیون پیشرفته.

کاربردها و صنایع هدف سافت استارتر اشنایدر

سافت استارترهای اشنایدر در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند. در واقع هر جا که نیاز به راه‌اندازی نرم و کنترل‌شده موتورهای الکتریکی باشد، این دستگاه‌ها به کمک می‌آیند:

• صنعت آب و فاضلاب: در پمپ‌های آب (به ویژه پمپ‌های آبرسانی و فاضلاب)، برای جلوگیری از پدیده ضربه قوچ و افزایش عمر لوله‌ها و شیرآلات.
• صنعت معدن و سیمان: در نوار نقاله‌ها، سنگ‌شکن‌ها و آسیاب‌ها، برای کاهش استهلاک مکانیکی و جریان‌های راه‌اندازی بالا.
• صنایع نفت و گاز و پتروشیمی: در پمپ‌های انتقال سیالات، فن‌های تهویه بزرگ و کمپرسورها، جهت افزایش ایمنی و پایداری سیستم.
• صنعت فولاد: در فن‌های بزرگ، پمپ‌ها و تجهیزات جابجایی مواد.
• صنایع غذایی و دارویی: در میکسرهای صنعتی، نوار نقاله‌ها و پمپ‌ها، برای جلوگیری از آسیب به محصولات حساس.
• HVAC (گرمایش، تهویه مطبوع، سرمایش): در فن‌های بزرگ تهویه و پمپ‌های چیلرها، برای کاهش صدای راه‌اندازی و افزایش راندمان.
• کشاورزی: در پمپ‌های آبیاری و فن‌های تهویه گلخانه‌ها و انبارها.

راهنمای انتخاب و خرید سافت استارتر اشنایدر

انتخاب سافت استارتر مناسب، اهمیت زیادی دارد تا هم نیازهای پروژه شما برآورده شود و هم از هزینه‌های اضافی جلوگیری کنید. هنگام انتخاب، به موارد زیر دقت کنید:

1. توان و جریان نامی موتور (کیلووات/آمپر): این مهم‌ترین فاکتور است. سافت استارتر باید برای توان و جریان نامی موتور شما مناسب باشد. فراموش نکنید که در بعضی کاربردها (مثل پمپ‌ها و فن‌ها) به اصطلاح، اورسایز کردن (انتخاب مدلی با توان کمی بیشتر) منطقی است.
2. ولتاژ کاری: ولتاژ شبکه برق و موتور (230V, 400V, 690V) باید با ولتاژ قابل پشتیبانی توسط سافت استارتر مطابقت داشته باشد.
3. نوع بار و کاربرد: آیا بار سبک است (مثل فن) یا سنگین (مثل سنگ‌شکن)؟ آیا نیاز به توقف نرم دارید؟ تعداد دفعات استارت در ساعت چقدر است؟ برای بارهای سنگین یا استارت‌های پرتکرار، ممکن است به مدل‌های پیشرفته‌تر مانند Altistart 48 یا ۲۲ با قابلیت بای‌پس داخلی نیاز داشته باشید.
4. قابلیت‌های حفاظتی مورد نیاز: آیا حفاظت در برابر اضافه بار، افت ولتاژ یا توالی فاز برای شما حیاتی است؟ مدل‌های پیشرفته‌تر این قابلیت‌ها را به صورت توکار ارائه می‌دهند.
5. ارتباطات صنعتی (Communication): اگر قصد دارید سافت استارتر را به سیستم‌های کنترلی مرکزی (PLC/DCS) متصل کنید، باید مدلی را انتخاب کنید که از پروتکل‌های ارتباطی مورد نیاز شما (مانند Modbus) پشتیبانی کند.
6. فضای نصب و ابعاد: در نظر گرفتن ابعاد و فضای موجود در تابلو برق برای نصب سافت استارتر اهمیت دارد، خصوصاً برای مدل‌های کامپکت مانند Altistart 01.
7. محیط کار: شرایط محیطی مثل دما، رطوبت و گرد و غبار، در انتخاب درجه حفاظت (IP) سافت استارتر تأثیرگذار است.
8. بودجه: طبیعتاً هر چه قابلیت‌های سافت استارتر بیشتر باشد، قیمت آن نیز بالاتر می‌رود. با مشورت کارشناسان صنعت روز می‌توانید بهترین گزینه را با توجه به بودجه و نیازهای خود انتخاب کنید.

برای خرید و مشاوره تخصصی در مورد سافت استارترهای اشنایدر، می‌توانید به وب‌سایت صنعت روز مراجعه کنید. ما با ارائه طیف کاملی از محصولات اشنایدر و مشاوره فنی، به شما کمک می‌کنیم تا بهترین انتخاب را داشته باشید.

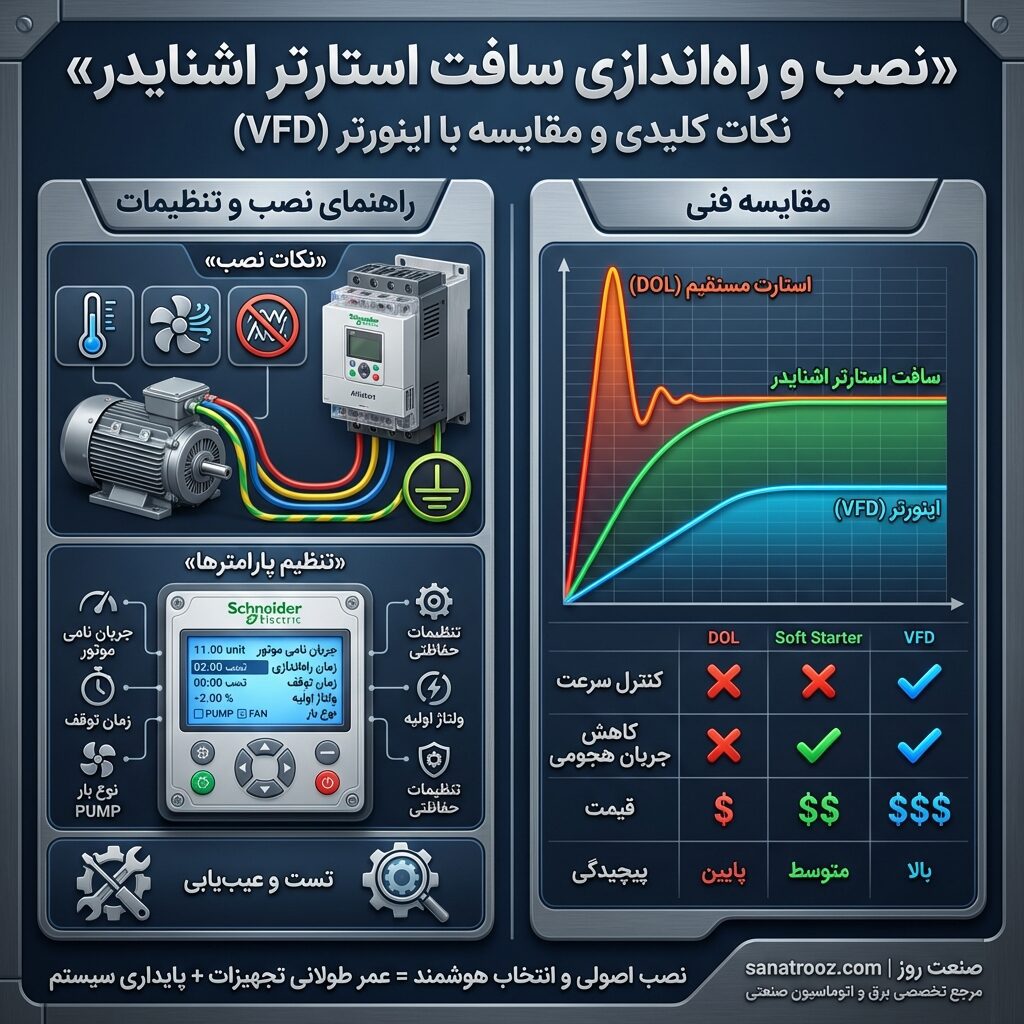

نصب و راه‌اندازی سافت استارتر اشنایدر: نکات کلیدی

نصب صحیح سافت استارتر به اندازه انتخاب آن مهم است. در اینجا به چند نکته کلیدی اشاره می‌کنیم که باید در هنگام نصب و راه‌اندازی به آن‌ها توجه کنید:

1. مکان نصب: سافت استارترها دستگاه‌های الکترونیکی هستند و به دما حساس‌اند. آن‌ها را در مکانی خنک، خشک و بدون لرزش نصب کنید. تهویه مناسب تابلو برق نیز بسیار حیاتی است.
2. سیم‌کشی: کابل‌های ورودی (شبکه)، خروجی (موتور) و کنترل را مطابق با دستورالعمل‌های کاتالوگ سازنده (اشنایدر الکتریک) و استانداردهای ملی و بین‌المللی سیم‌کشی کنید. مطمئن شوید که سایز کابل‌ها با جریان نامی سافت استارتر و موتور مطابقت دارد.
3. اتصال زمین (Earthing): اتصال زمین مناسب و مطمئن، برای ایمنی اپراتور و محافظت از تجهیزات در برابر نویزهای الکتریکی و صاعقه ضروری است.
4. تنظیمات اولیه (Parameter Setting): پس از نصب فیزیکی، نوبت به تنظیم پارامترهای سافت استارتر می‌رسد. این پارامترها شامل:
   • جریان نامی موتور: برای تطبیق حفاظت سافت استارتر با موتور.
   • زمان راه‌اندازی (Ramp-Up Time): مدت زمانی که طول می‌کشد تا ولتاژ از صفر به ولتاژ کامل برسد. این زمان باید بر اساس نوع بار تنظیم شود.
   • زمان توقف (Ramp-Down Time): در صورت نیاز به توقف نرم، مدت زمان کاهش ولتاژ تا صفر.
   • ولتاژ اولیه (Initial Voltage): حداقل ولتاژی که موتور برای شروع حرکت نیاز دارد.
   • نوع بار (Application Type): برخی سافت استارترها امکان انتخاب پروفایل‌های راه‌اندازی برای بارهای خاص (مثل پمپ یا فن) را دارند.
   • تنظیمات حفاظتی: مقادیر مربوط به اضافه بار، افت ولتاژ و سایر حفاظت‌ها.
5. تست و عیب‌یابی: پس از اعمال تنظیمات، حتماً عملکرد سافت استارتر را در شرایط بدون بار و سپس با بار تست کنید. به هرگونه آلارم یا رفتار غیرعادی توجه کرده و به دفترچه راهنمای محصول برای عیب‌یابی مراجعه کنید.

توصیه مهم: اگر در زمینه نصب و راه‌اندازی سافت استارتر تجربه کافی ندارید، حتماً از یک برقکار صنعتی متخصص یا تیم فنی صنعت روز کمک بگیرید.

مقایسه سافت استارتر اشنایدر با اینورتر (VFD) و روش‌های سنتی

برای درک بهتر جایگاه سافت استارتر، بیایید آن را با سایر روش‌های راه‌اندازی موتور مقایسه کنیم:

۱. سافت استارتر در مقابل استارت مستقیم (DOL)

• DOL: ساده‌ترین و ارزان‌ترین روش استارت است، اما با جریان هجومی بالا و شوک مکانیکی همراه است. برای موتورهای کوچک و کاربردهایی که حساسیت ندارند، مناسب است.
• سافت استارتر: جریان هجومی و شوک مکانیکی را به شدت کاهش می‌دهد، اما قابلیت کنترل دور ندارد. قیمت بالاتری نسبت به DOL دارد، اما بسیار اقتصادی‌تر از اینورتر است. حفاظت‌های بیشتری ارائه می‌دهد.

۲. سافت استارتر در مقابل اینورتر (Variable Frequency Drive – VFD)

اینورترها (یا درایوهای فرکانس متغیر) دستگاه‌های پیشرفته‌تری هستند که علاوه بر راه‌اندازی نرم، قابلیت کنترل دقیق سرعت (دور) موتور را نیز دارند. این کار را با تغییر فرکانس و ولتاژ اعمالی به موتور انجام می‌دهند.

| ویژگی | سافت استارتر اشنایدر | اینورتر (VFD) |
| وظیفه اصلی | راه‌اندازی و توقف نرم، کاهش جریان هجومی | کنترل دقیق سرعت و گشتاور موتور (علاوه بر راه‌اندازی و توقف نرم) |
| کنترل سرعت | ندارد (موتور با سرعت نامی کار می‌کند) | دارد (سرعت موتور را می‌توان در بازه وسیعی تنظیم کرد) |
| کارایی انرژی | بهبود جزئی در استارت، حفاظت از موتور | بهینه‌سازی بسیار بالا در مصرف انرژی، به خصوص در کاربردهای با بار متغیر (مثلاً پمپ‌ها و فن‌ها) |
| پیچیدگی | نسبتاً ساده‌تر در نصب و تنظیم | پیچیده‌تر در نصب و برنامه‌ریزی |
| قیمت | اقتصادی‌تر و ارزان‌تر | گران‌تر |
| تلفات حرارتی | کمتر (بخصوص مدل‌های بای‌پس‌دار) | بیشتر (نیاز به فن خنک‌کننده داخلی یا خارجی) |
| کاربرد مناسب | پمپ‌ها و فن‌ها (جایی که نیاز به کنترل دور نیست)، نوار نقاله‌ها، کمپرسورها | پمپ‌ها و فن‌ها (که نیاز به کنترل دبی یا فشار دارند)، جرثقیل‌ها، اکسترودرها، ماشین‌ابزار، میکسرها (جایی که کنترل دور حیاتی است) |

به طور خلاصه، اگر فقط به راه‌اندازی و توقف نرم بدون نیاز به کنترل سرعت متغیر نیاز دارید، سافت استارتر اشنایدر یک انتخاب عالی و اقتصادی است. اما اگر پروژه شما مستلزم کنترل دقیق دور موتور و بهینه‌سازی مصرف انرژی در سرعت‌های مختلف است، اینورتر گزینه مناسب‌تری خواهد بود.

نتیجه‌گیری

همانطور که دیدید، سافت استارترهای اشنایدر ابزارهایی قدرتمند و حیاتی در دنیای صنعت امروز هستند. با انتخاب و نصب صحیح این دستگاه‌ها، نه تنها می‌توانید از موتورها و تجهیزات خود در برابر آسیب‌های ناشی از راه‌اندازی ناگهانی محافظت کنید، بلکه راندمان کلی سیستم را افزایش داده و در بلندمدت، هزینه‌های عملیاتی و نگهداری را به میزان قابل توجهی کاهش دهید. توانایی‌های حفاظتی جامع، تنوع مدل‌ها برای نیازهای مختلف و البته نام و اعتبار اشنایدر الکتریک، این دستگاه‌ها را به گزینه‌ای مطمئن برای هر کسب‌وکاری تبدیل می‌کند.

به یاد داشته باشید که انتخاب بهترین سافت استارتر برای نیازهای خاص شما، نیازمند دانش فنی و بررسی دقیق مشخصات پروژه است. تیم متخصصین صنعت روز آماده است تا با ارائه مشاوره حرفه‌ای و تخصصی، شما را در این مسیر همراهی کند. با ما در تماس باشید تا بهترین و مناسب‌ترین راهکار را برای سیستم‌های صنعتی شما فراهم آوریم.
